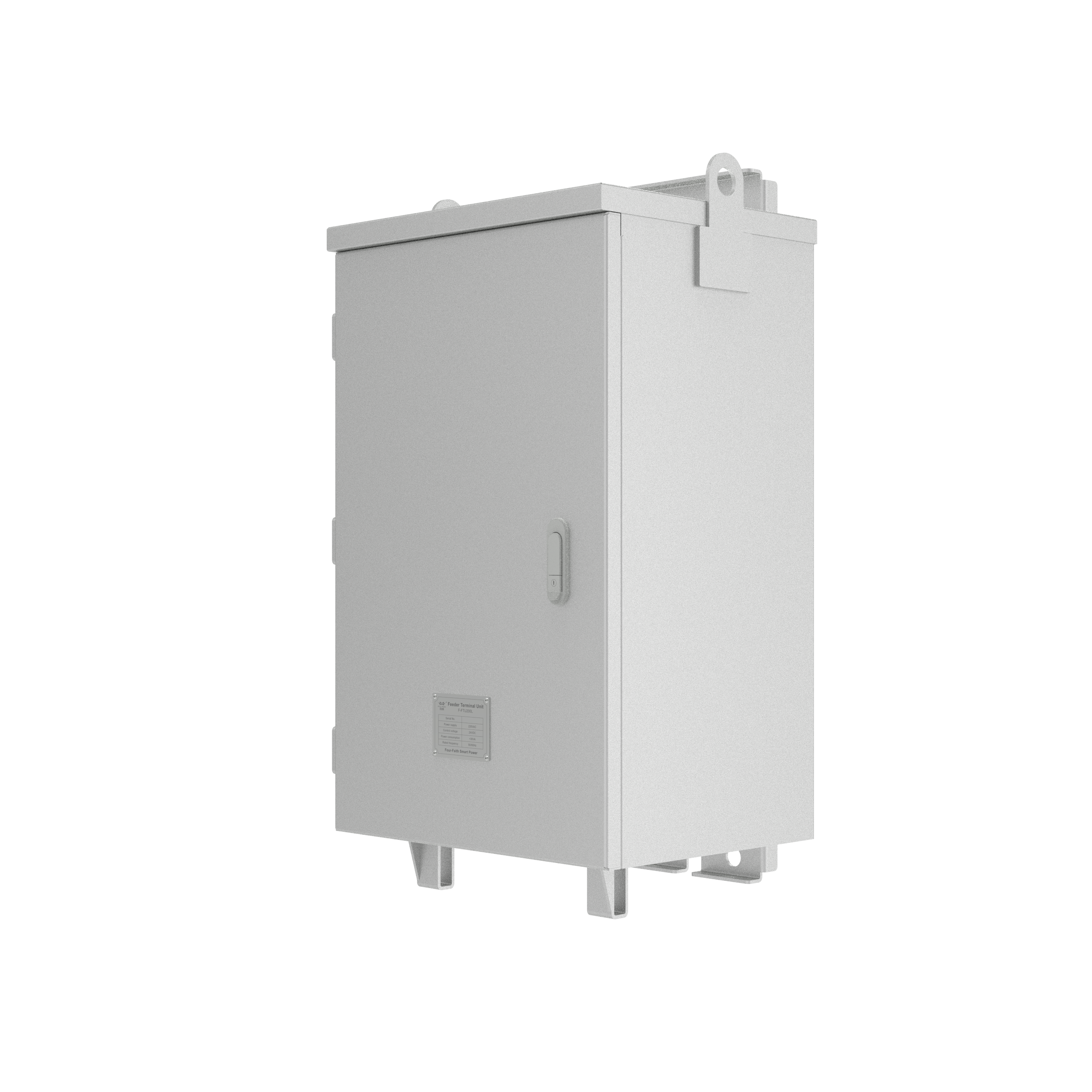

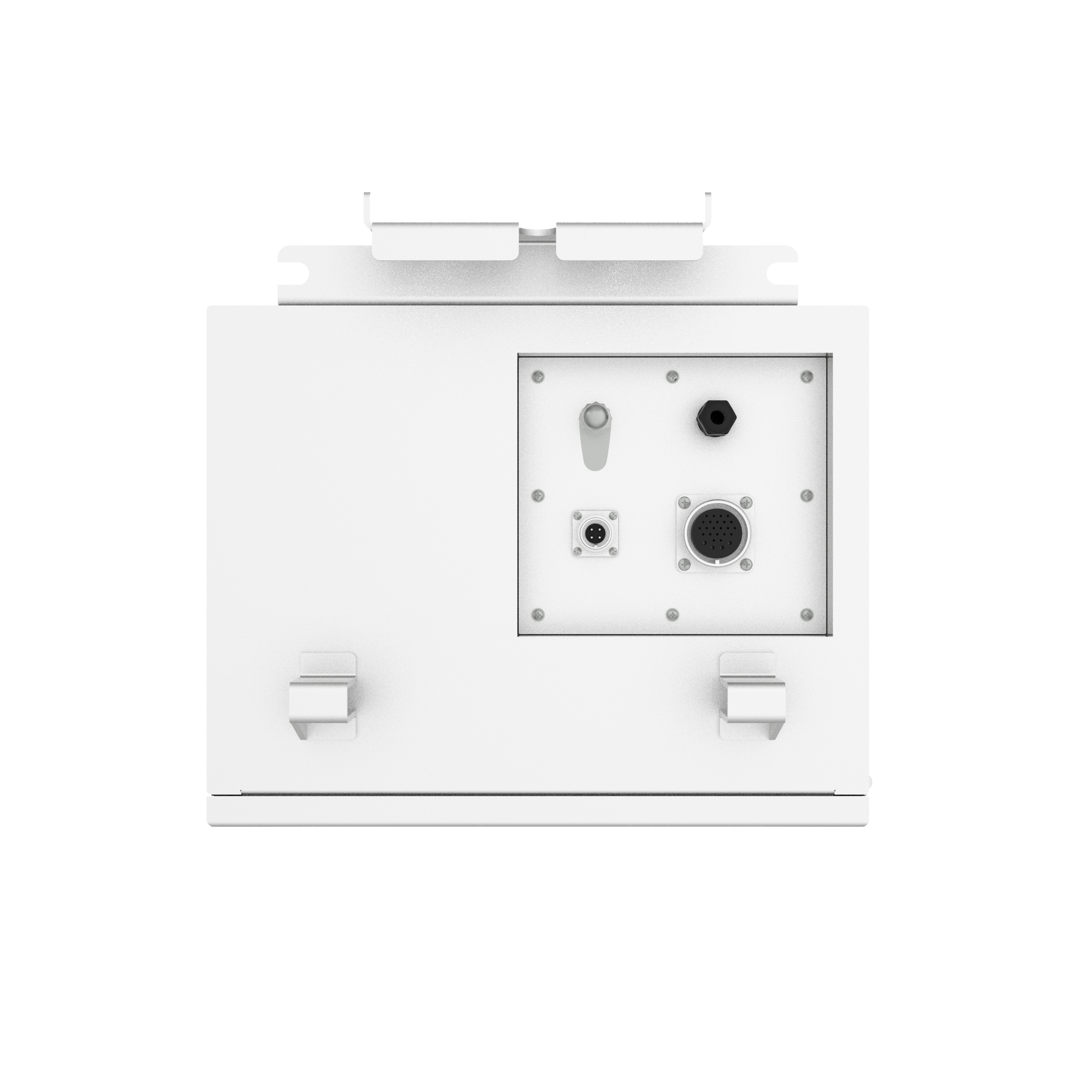

Unidad Terminal de Alimentador F-FTU200L

Overview

El F-FTU200L es un controlador basado en microprocesador diseñado para aplicaciones de seccionador bajo carga (LBS) / SEC (seccionalizador) en sistemas de automatización de redes de distribución. Integra funciones de detección de fallas, protección, control remoto, medición y comunicación en una unidad compacta.

El dispositivo admite curvas de protección IEC y ANSI, permitiendo una configuración y coordinación sencillas. Instalado en un gabinete resistente a la intemperie, el F-FTU200L garantiza un funcionamiento confiable en entornos exteriores, facilitando el aislamiento rápido de fallas y la restauración del suministro eléctrico para mejorar el rendimiento del sistema de energía.

Feature and Benefit

Protección Múltiples

Permite realizar múltiples funciones de protección para líneas aéreas, admite curvas de tiempo definido, 26 curvas de tiempo inverso de mínima operación (IDMT) y 24 curvas definidas por el usuario. Cumple con las normas IEC y ANSI, satisfaciendo las diversas necesidades de los clientes

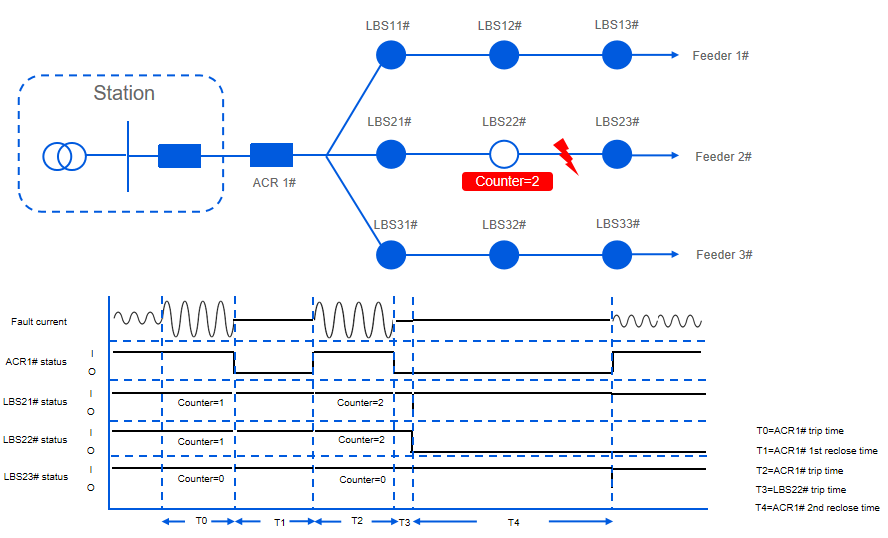

Distribución Automática

Permite la automatización de alimentadores, admite soluciones de seccionalizadores basadas en corriente y tensión, y cumple con los requisitos de detección, aislamiento y restauración de fallas (FDIR).

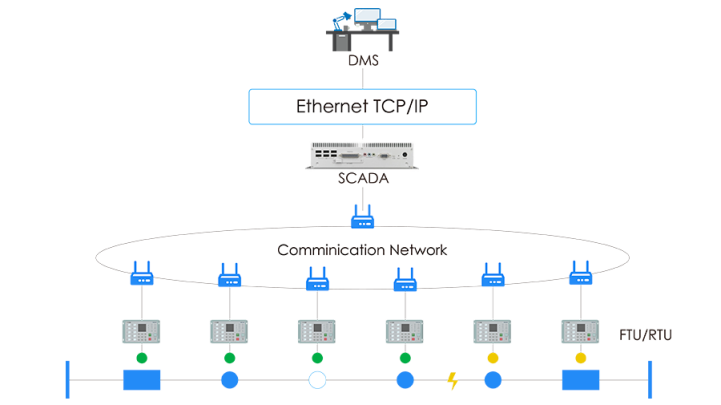

Protocolo Múltibles

Admite los protocolos estándar IEC 60870-5-101/104, DNP3.0 y MODBUS, así como la sincronización de protocolos y la sincronización horaria mediante código B. Satisface las necesidades de los clientes en funciones de “teleseñalización”, “telemedición”, “telecontrol” y “telegestión”.

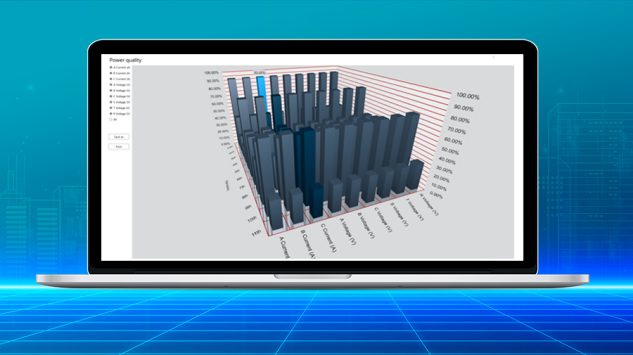

Análisis de calidad de energía

Admite análisis de calidad de energía, permitiendo consultar en tiempo real la proporción de componentes armónicos de hasta 16 variables analógicas, incluyendo corriente, tensión, potencia activa, potencia reactiva y potencia aparente. Puede calcular hasta 11 armónicos para satisfacer las necesidades de los clientes en cuanto a suministro eléctrico de alta calidad.

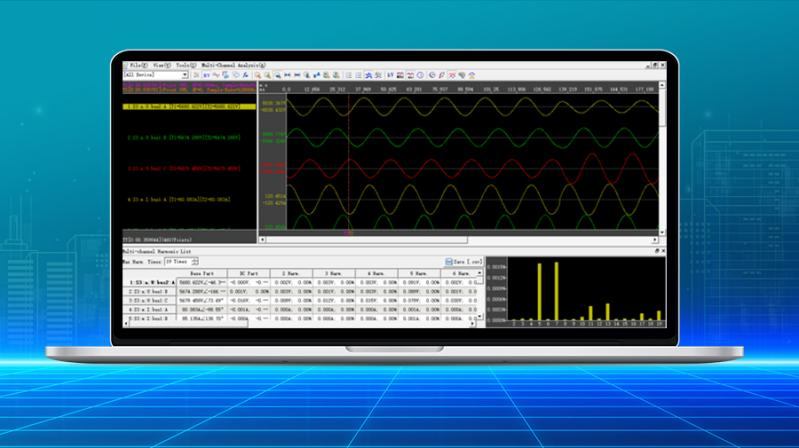

Captura de formas de onda

Admite 10 registros de fallas con una duración máxima de 10 segundos a una tasa de almacenamiento de 128 puntos de muestreo por cada período de frecuencia fundamental, y permite almacenar hasta 100 formas de onda de fallas para ayudar a los clientes a analizar detalladamente la causa de la falla, identificar el origen del problema y solucionarlo.

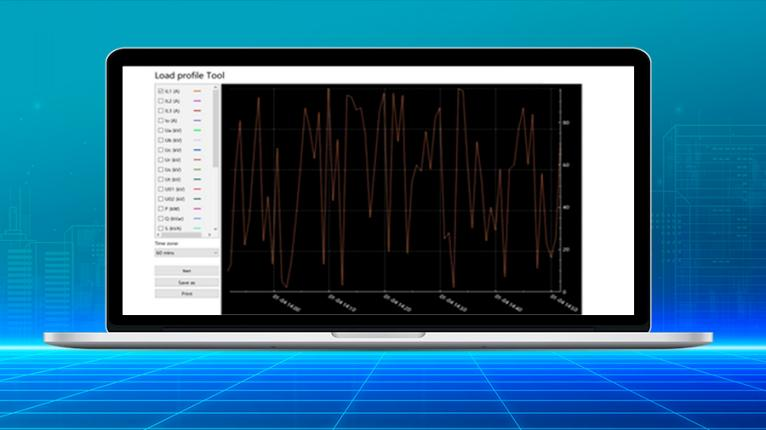

Función de perfil de carga

Admite la función de perfil de carga, permitiendo consultar la curva histórica de datos de 10 variables analógicas. La escala de tiempo mínima es de 1 minuto y puede recuperar datos históricos de hasta 30 días, facilitando a los clientes el seguimiento y almacenamiento de la información.

Technical Parameter

Descripción técnica:

Parámetro	F-FTU200L
Rango de fuente de alimentación	100 ··· 240 V AC
Consumo máximo de potencia	<30 W
Duración de funcionamiento sin alimentación auxiliar	24H
Frecuencia nominal	50/60 Hz
Tensión de operación	24 V DC (20···29 V DC )
Tipo de batería recargable	Plomo-ácido sellada
Tensión y capacidad de la batería recargable	2*12V/12AH
Entrada analógica	4I+6Us
Relación de entrada del transformador de corriente	1/5A
Rango de entrada del sensor de tensión	0~8V rms
Entrada/salida binaria	8 BI/4BO
Capacidad de interrupción de salida binaria (con L/R=40 ms)	30W
Entradas RTD/mA (resistencia detectora de temperatura / corriente analógica)	4~20mA
Puerto de depuración en panel frontal	Puerto Ethernet RJ45
Puerto de comunicación serie en el panel posterior	Puerto serie RS232 y RS232/485
Puerto Ethernet de comunicación en panel posterior	Puerto Ethernet RJ45
Protocolos de comunicación	IEC101/104, DNP3.0, MODBUS
Rango de Temperatura	-25°C ···+70°C
Grado de protección	IP55
Dimensión	675mm420mm330mm
