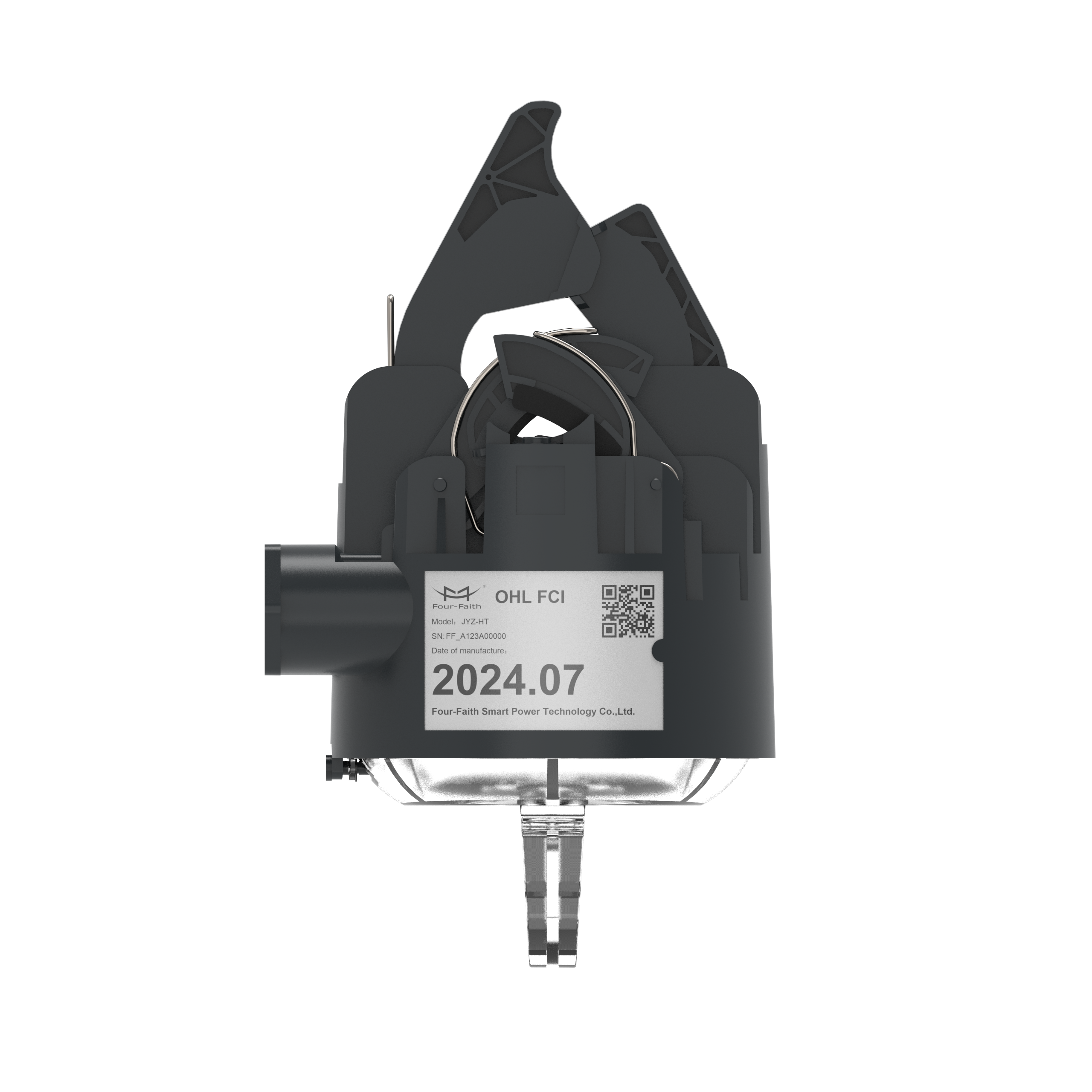

Indicador de fallas Bluetooth JYZ-HT

Overview

El indicador de fallas Bluetooth para líneas aéreas JYZ-HT es un dispositivo monofásico de detección de corriente y fallas que integra tecnología de sensado de alta precisión, algoritmos inteligentes y comunicación Bluetooth 5.0 de bajo consumo. Es adecuado para líneas aéreas de distribución de 5–69 kV y actúa como un incansable «centinela inteligente», supervisando continuamente el estado operativo de la línea. Cuando se produce una falla, detecta rápidamente las señales anómalas y transmite el estado de la línea al DCU y SCADA mediante una práctica comunicación inalámbrica Bluetooth. Además, proporciona al personal de mantenimiento una localización GPS precisa e intuitiva de la falla, revolucionando por completo el método tradicional y obsoleto basado en inspecciones manuales tramo por tramo.

Feature and Benefit

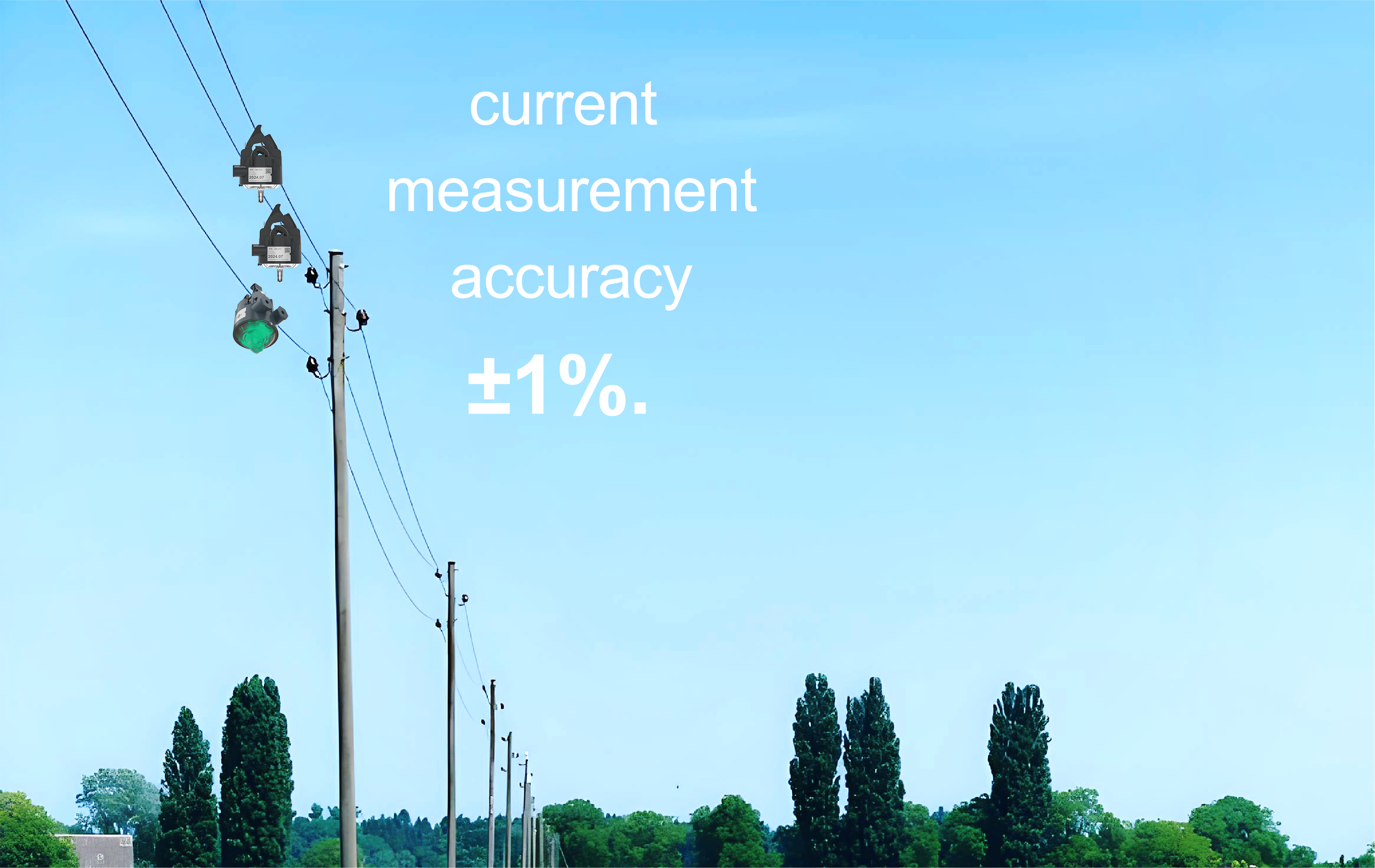

Detección e indicación precisa de fallas

Supervisa la corriente de la línea en tiempo real, identifica con precisión las fallas de cortocircuito y de puesta a tierra, y admite alarmas de sobrecarga y detección de cortes de suministro. Su diseño antiinterferencias garantiza una medición precisa.

Cuando se produce una falla, los LED de alta luminosidad del equipo parpadean inmediatamente con diferentes indicaciones, proporcionando una señal visual de la ubicación de la falla desde el suelo y facilitando considerablemente la rápida localización y resolución de fallas por parte del personal en campo.
Mantenimiento inalámbrico mediante Bluetooth: cómodo y eficiente

Módulo Bluetooth integrado de bajo consumo. El personal de mantenimiento no necesita subir a los postes ni utilizar equipos complejos; simplemente puede usar un teléfono inteligente desde el suelo, debajo del poste, para consultar rápidamente: Información de fallas (tipo, hora y fase)、Corriente de carga(valores en tiempo real e históricos) y Estado del equipo.

Mediante la aplicación, se logra una «conexión instantánea y lectura de datos en segundos», reduciendo el tiempo necesario para obtener la información de la falla a solo unos minutos.
Registro de datos y consulta histórica

El dispositivo almacena internamente parámetros clave relacionados con las fallas, como la hora de la falla, la demanda máxima mensual y la corriente de falla.

El personal de mantenimiento puede consultar los datos históricos mediante Bluetooth para realizar análisis de fallas, proporcionando información de respaldo para la optimización de la red eléctrica y el mantenimiento preventivo.

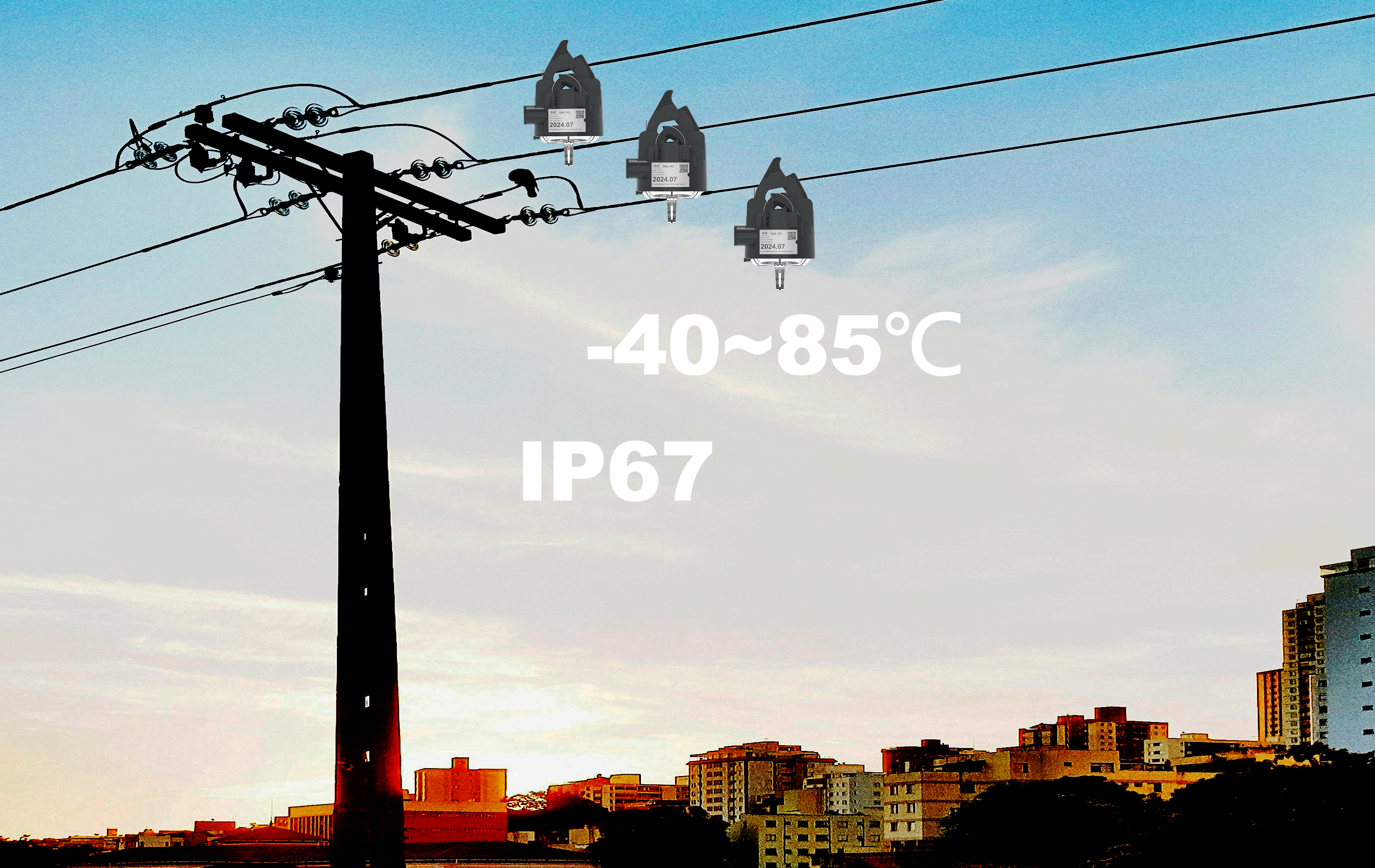

Diseño de alta fiabilidad

La innovadora tecnología de extracción de energía en línea permite su aplicación en circuitos con cargas bajas o intermitentes, ampliando su rango de aplicaciones. Su ultrabajo consumo energético permite detectar e indicar fallas de cortocircuito en líneas con corrientes de tan solo 1 A, con una vida útil superior a 10 años.

Utiliza tecnología de comunicación cifrada AES, que ofrece una alta capacidad de resistencia a interferencias y garantiza la seguridad de los datos. Además, cuenta con una elevada compatibilidad electromagnética (EMC), un rango de temperatura de operación de −40 a +85 °C y un grado de protección de la envolvente de IP67.

Technical Parameter

Descripción tecnica:

Parámetro/Tipo	JYZ-HT
Nivel de Tensión	5~69kV
Frecuencia aplicable	50/60Hz
Diámetro del conductor	Hast 30mm
Corriente de carga	0~1200A
Rango del umbral de disparo	50–1200 A, ajustable; valor predeterminado: 150 A
Caída de tensión por falla a tierra (fase-tierra)	Incrementos de 1 %; valor predeterminado: 30 %
Retardo de respuesta ante falla a tierra	Incrementos de 1 s; valor predeterminado: 30 s
Norma de diseño	IEEE Std 495 (2007)
Detección de fallas	Falla de cortocircuito Falla a tierra Corriente y duración de la falla Corriente máxima de carga
Indicación	LED de alta luminosidad (rojo, verde y amarillo)
Métodos de reinicio	1. Reinicio manual mediante imán. 2. Reinicio remoto mediante el sistema SCADA. 3. Reinicio temporizado: ajustable en incrementos de 1 s; valor predeterminado: 24 h; máximo: 48 h. 4. Reinicio automático retardado después de restablecerse el suministro eléctrico: ajustable en incrementos de 1 s; valor predeterminado: 30 s; máximo: 5 min, solo para fallas permanentes.
Reinicio remoto	Reinicio mediante control remoto o aplicación móvil (APP)
Grado de protección	IP67
Temperatura de operación	-40℃~+85℃
Instalación	Instalación y desmontaje mediante pértiga aislante (hot stick)
Fuentes de Alimentación	Batería de litio reemplazable; captación de energía en línea (≥5 A)
Alarma de batería baja	Cuando la tensión de la batería es inferior a 3,2 V, el indicador parpadea alternativamente
Almacenamiento local	Registro de perfil de carga; almacenamiento de hasta 50 eventos durante al menos 7 días
