Relé de protección de alimentador F-RLY100L

Overview

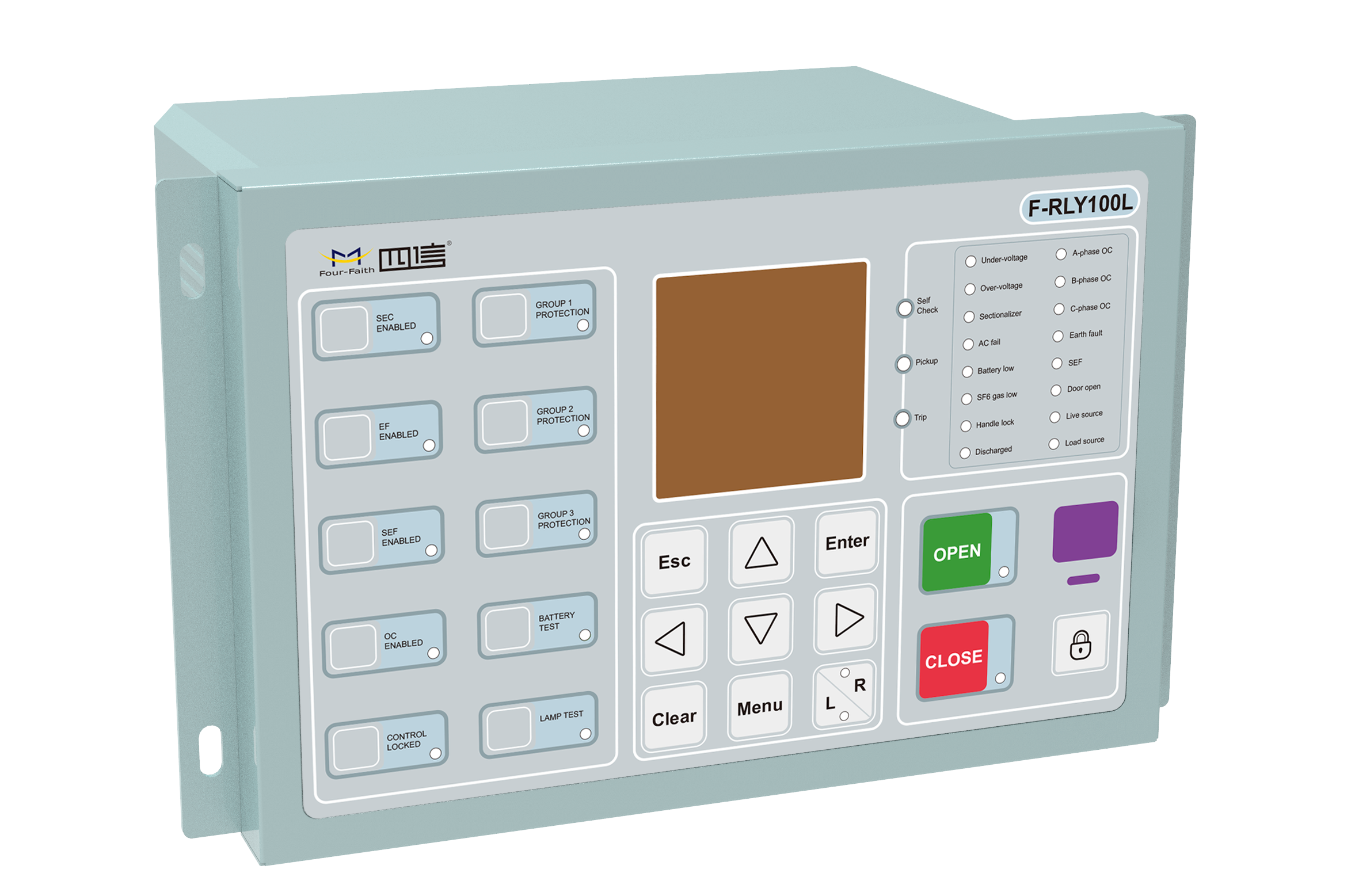

El relé de protección de alimentadores F-RLY100L es un dispositivo de protección y control compacto e inteligente, diseñado para ofrecer un funcionamiento confiable en sistemas de distribución eléctrica. Este relé integra en un solo equipo un conjunto optimizado de funciones de protección, control, medición y comunicación, destacando por su excelente rendimiento y facilidad de uso dentro de su categoría.

Este relé de protección de alimentadores de reciente desarrollo ofrece funciones integrales de protección y control para equipos primarios tanto en interiores como en exteriores. Además de las interfaces estándar para transformadores de corriente, admite configuraciones flexibles y curvas de protección programables compatibles con las normas IEC y ANSI, lo que permite una coordinación precisa y una mayor fiabilidad del sistema. Su diseño avanzado garantiza una detección rápida de fallas, una respuesta ágil y una mejora en la calidad de la energía, proporcionando a las empresas distribuidoras y a la industria soluciones de automatización inteligentes y fáciles de usar para las redes de distribución digitales modernas.

Feature and Benefit

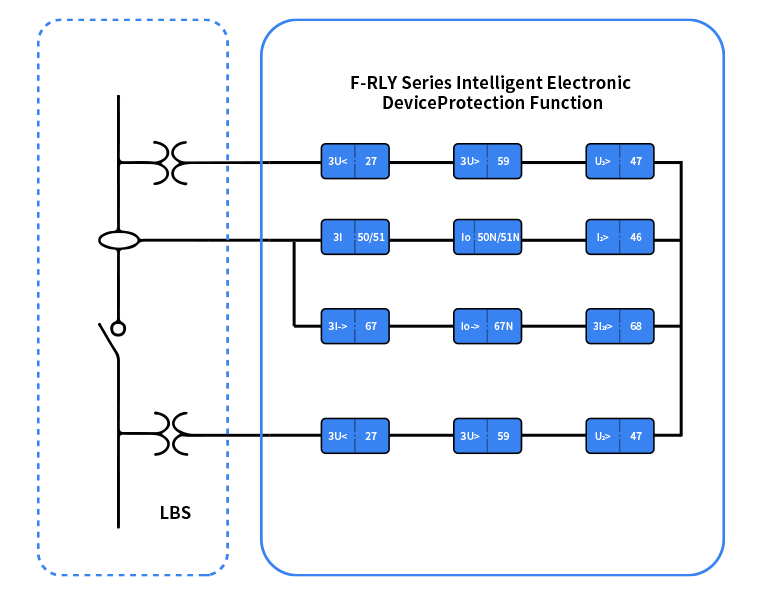

Protección múltiple

Permite realizar múltiples funciones de protección para líneas aéreas, con soporte para curvas de tiempo definido, 26 curvas de tiempo inverso dependiente (IDMT), 24 curvas definibles por el usuario, todo ello en conformidad con las normas IEC y ANSI, para satisfacer las diversas necesidades de los clientes.

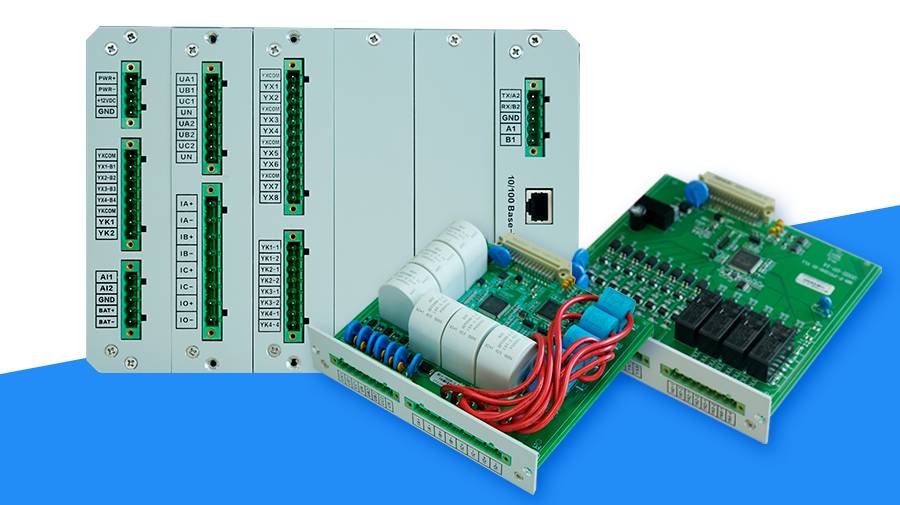

Modular Design

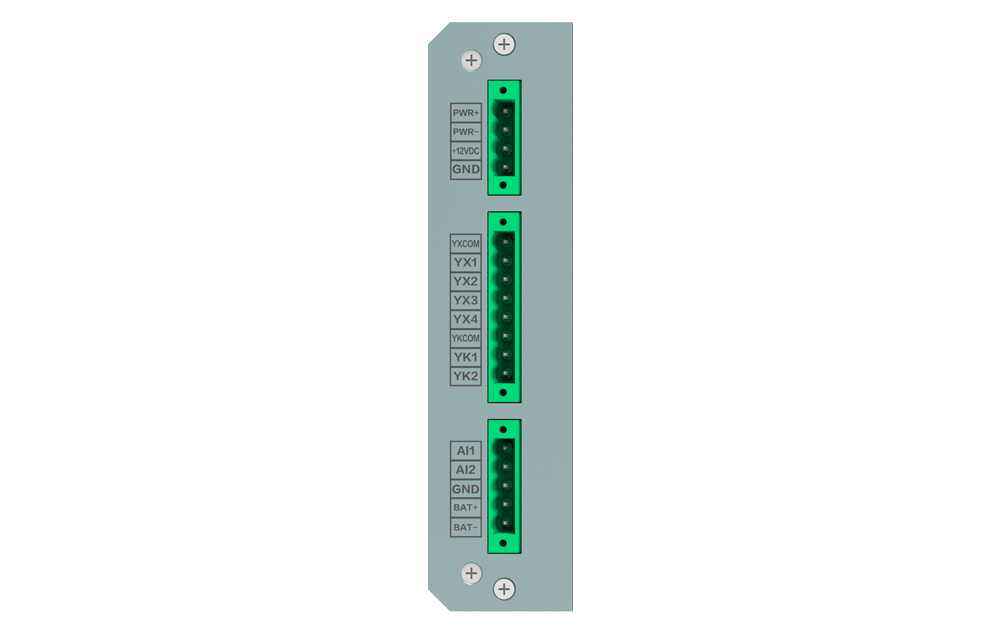

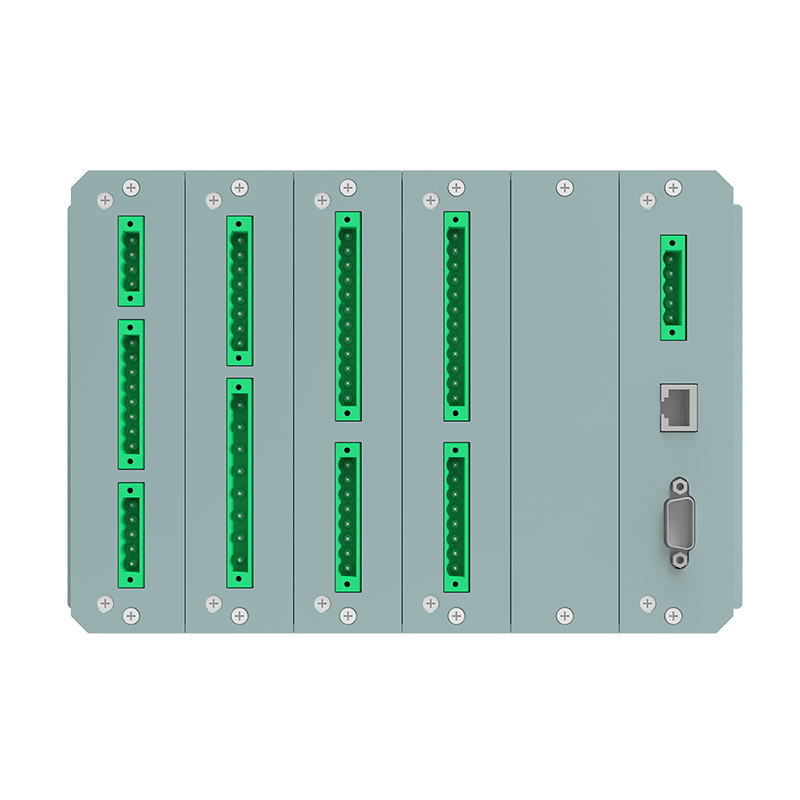

Con su diseño modular, las funciones de alimentación, control, medición y comunicación se realizan mediante tarjetas independientes, lo que facilita la ampliación y el reemplazo de tarjetas en el sitio del cliente, reduciendo costos y tiempos de mantenimiento.

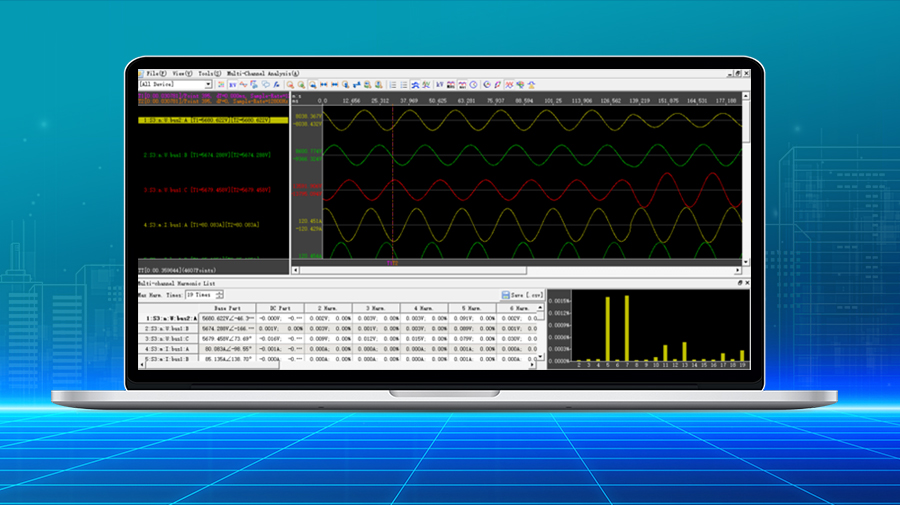

Captura de formas de onda

Admite el registro de hasta 10 registros de fallas, con una duración máxima de 10 segundos a una tasa de almacenamiento de 128 puntos de muestreo por período de frecuencia fundamental, y puede almacenar hasta 100 formas de onda de fallas para ayudar a los clientes a analizar exhaustivamente la causa de la falla, rastrear el origen del problema y resolverlo.

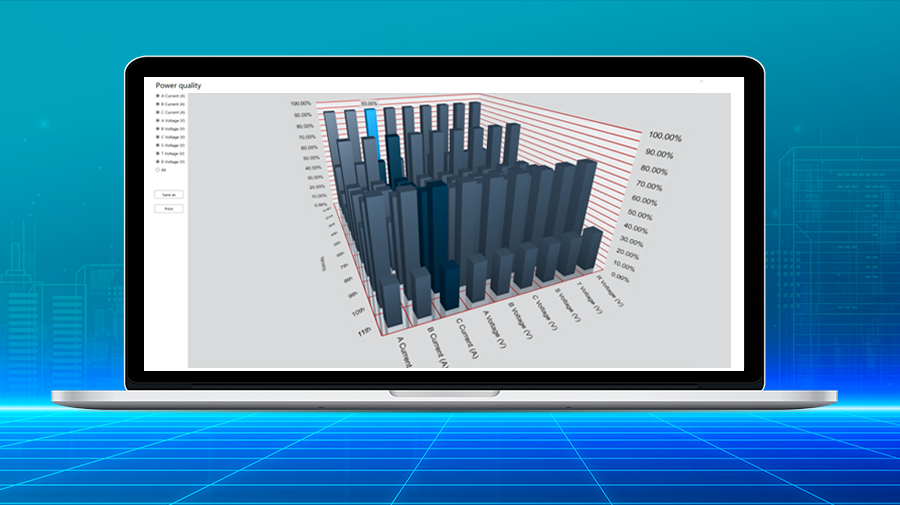

Power Quality Analysis

Permite verificar en tiempo real la proporción de armónicos de hasta 16 magnitudes analógicas, incluyendo corriente, tensión, potencia activa, potencia reactiva y potencia aparente, y puede calcular armónicos hasta el 11º orden, satisfaciendo así las exigencias de los clientes en cuanto a una electricidad de alta calidad.

Technical Parameter

Descripción Técnica:

Parámetro / Tipo	F-RLY100L
Alimentación	20Vcc~29Vcc
Entrada de tensión	0~4Vca
Entrada de corriente	1A/5A

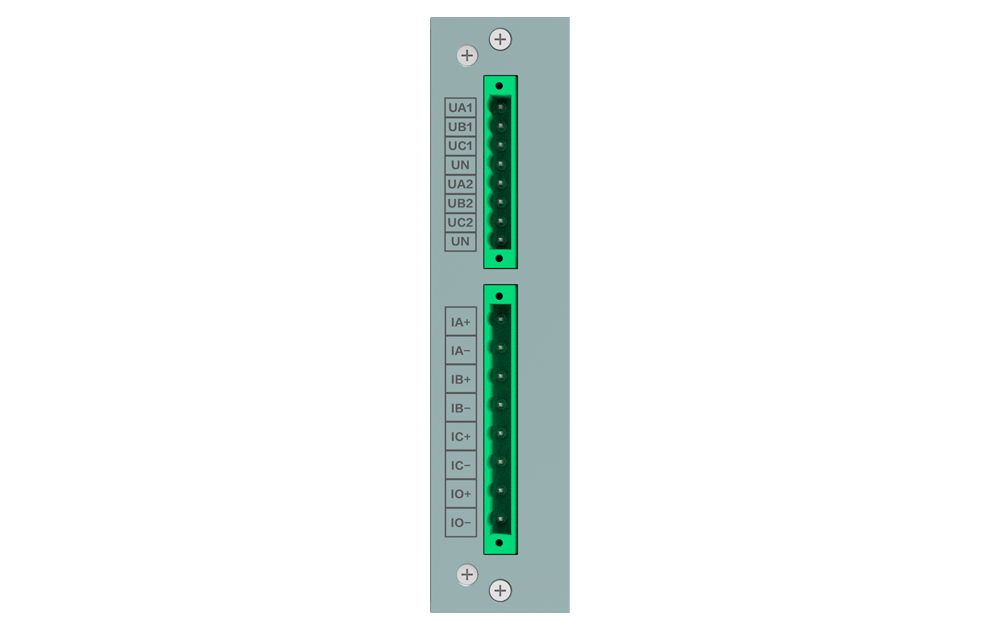

Entrada analógica	3I+Io+6Us
Entrada binaria	8 canales
Saliada binaria	4 canales
Puerto de comunicación	1×RS232/RS485, 1×RS232, 1×RJ45
Protocolo de comunicación	101/104/DNP3.0/Modbus
Tamaño del LCD	10x20 caracteres
Grado de protección	Panel frontal: IP54; Panel posterior: IP20
