Indicador de falla para redes subterráneas DYO-FIA

Overview

El indicador de falla DYO-FIA es un dispositivo de monitorización en línea para redes de cables subterráneos de media tensión, diseñado para supervisar en tiempo real el estado operativo de los cables y localizar rápidamente fallas como cortocircuitos y defectos a tierra. Gracias a su transformador de corriente (TC) de núcleo partido, permite detectar corrientes de falla sin necesidad de desconectar la línea ni interrumpir el suministro eléctrico, facilitando una instalación rápida, segura y fiable.

El producto está diseñado para su aplicación en RMU, cajas de derivación, subestaciones de transformación y otras instalaciones de redes de distribución subterráneas de 5 kV–38 kV, proporcionando una solución eficaz para la localización rápida de fallas en redes inteligentes de distribución eléctrica.

Feature and Benefit

Detección de fallas de alta fiabilidad

Detección de fallas por cortocircuito

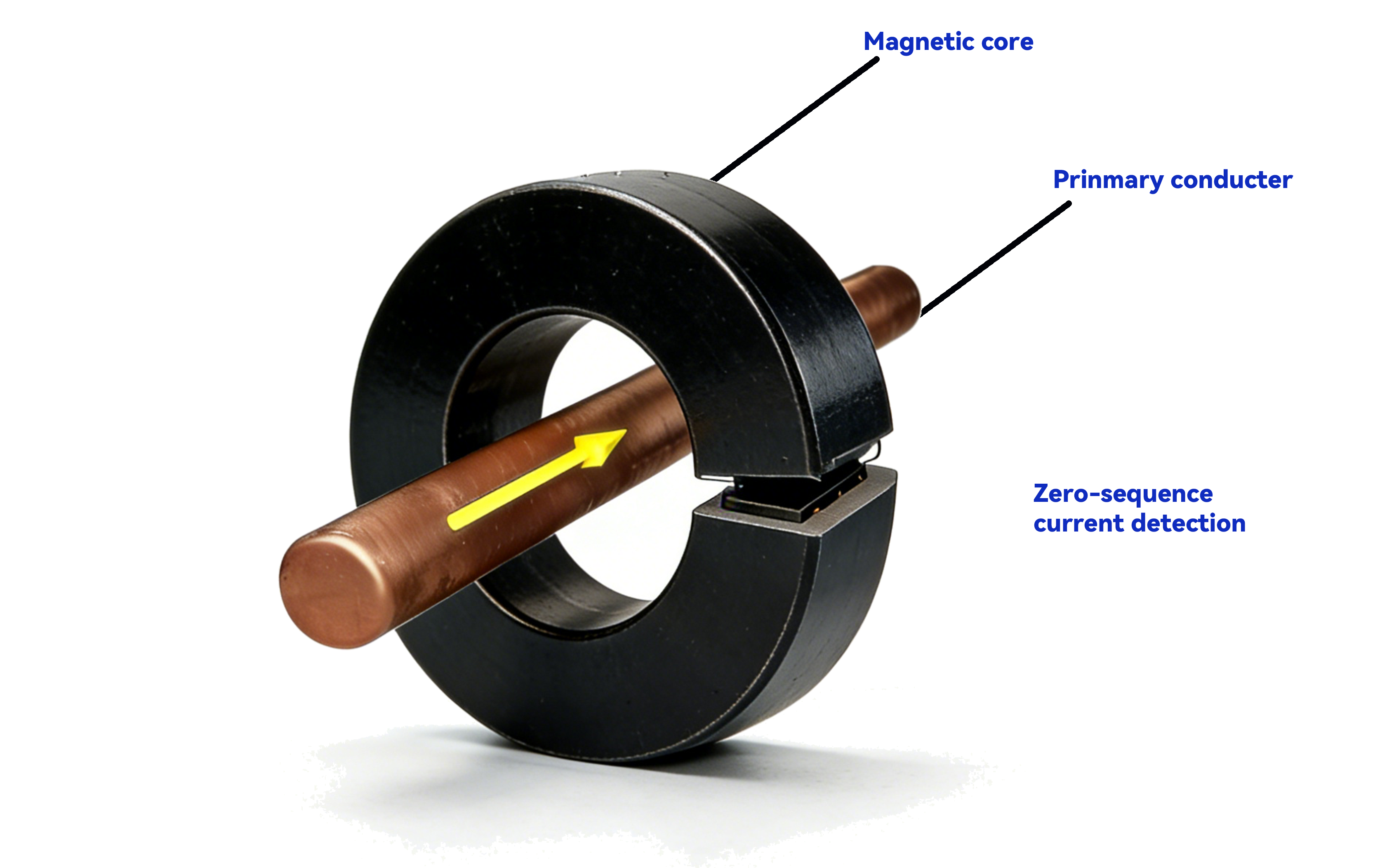

La detección de fallas por cortocircuito se realiza mediante la detección de cambios bruscos en la magnitud y dirección de la corriente del cable utilizando un TC de núcleo partido.

Ground Fault Detection
La localización de fallas monofásicas a tierra se consigue mediante la medición de la corriente homopolar.

Evaluación dinámica del umbral
El TC de núcleo partido ofrece una alta precisión y permite ajustar automáticamente la sensibilidad de detección en función de la carga, mejorando la exactitud en la identificación de fallas.
Diseño práctico del TC de núcleo partido

Sin desconectar cables, sin pelar y sin interrupción del suministro

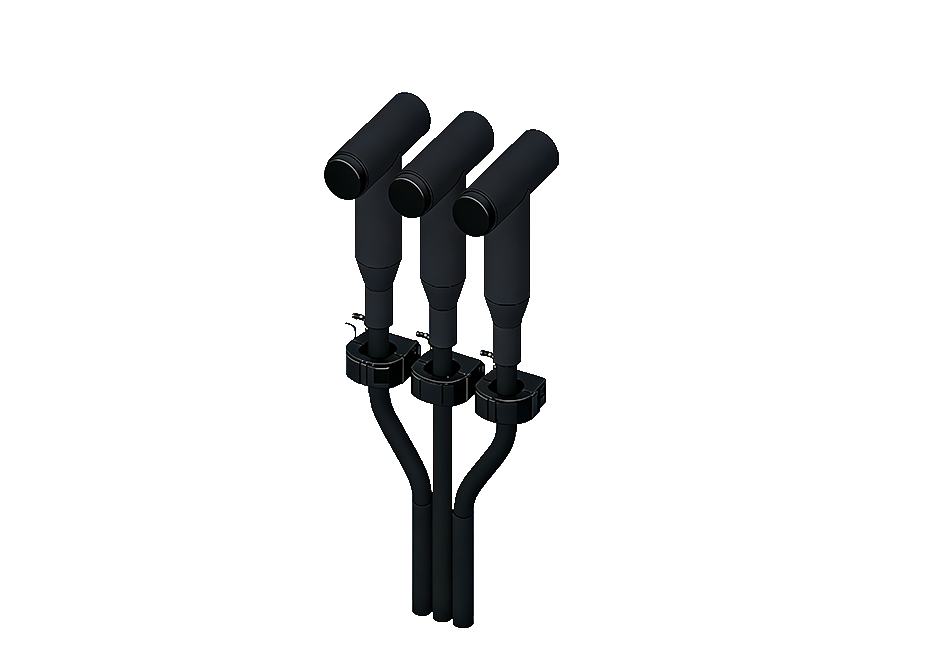

Instalación sencilla: basta con acoplar el TC de núcleo partido al exterior del cable.
Instalación ultrarrápida: solo 1–3 minutos por punto.
Alta resistencia a interferencias: el circuito magnético optimizado del TC garantiza mediciones precisas incluso con corrientes elevadas o cables compactados.
Indicadores versátiles

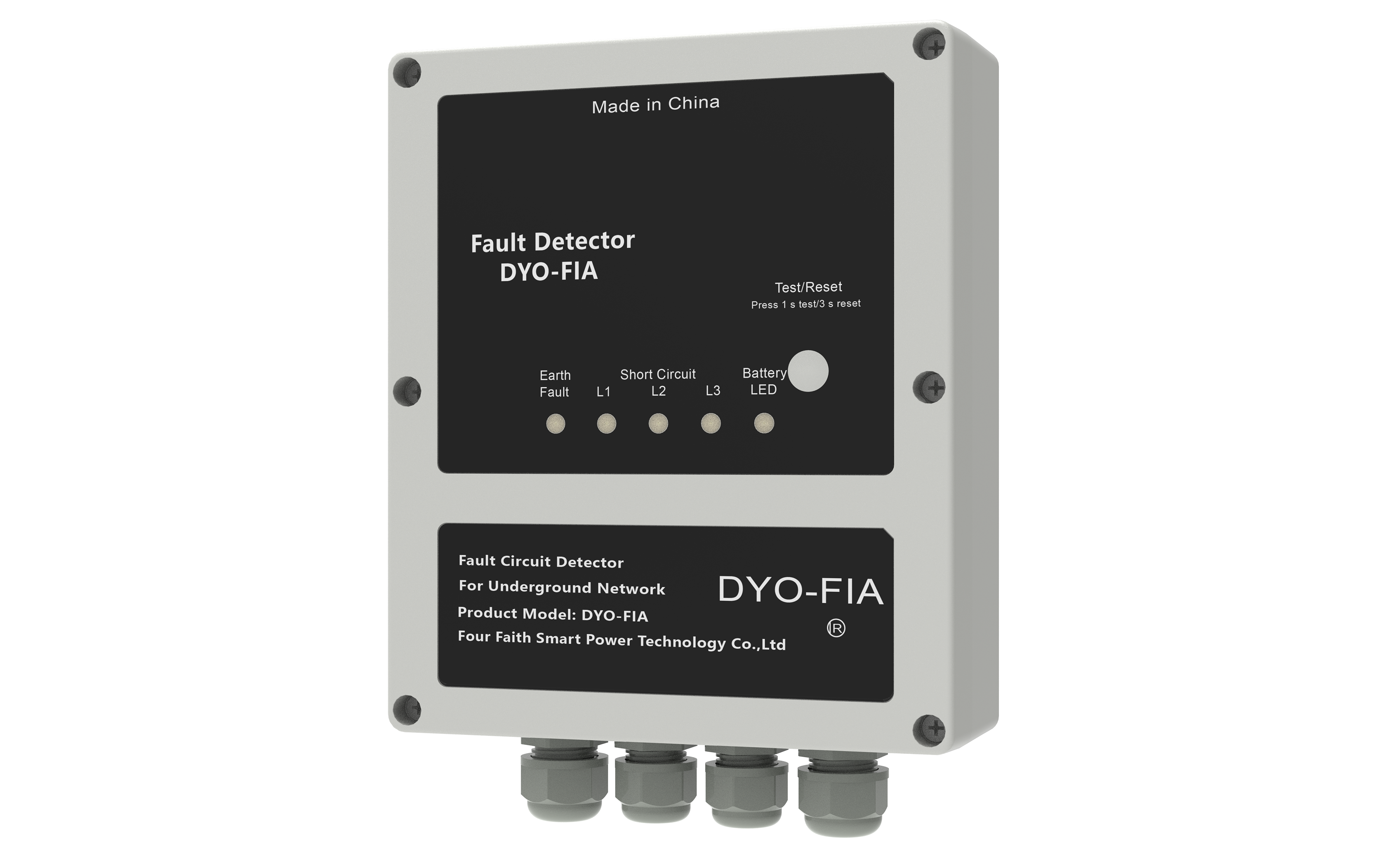

Indicadores locales, incluidos los LED y las señales luminosas multicolor intermitentes, muestran información sobre fallas permanentes, fallas a tierra, fallas transitorias, alarmas de baja tensión y dirección de la falla.
Diseño industrial adaptado a entornos exigentes

Estructura completamente sellada con grado de protección IP68. Amplio rango de temperatura de funcionamiento: de -15 °C a 55 °C.

Diseño resistente a la humedad, niebla salina y corrosión, adecuado para un funcionamiento prolongado en zanjas de cables subterráneos y celdas de anillo (RMU).

Technical Parameter

Ficha técnica

Parámetro	Valor
Applicación	Red de media tensión: nivel de tensión 5~38 kV Frecuencia: 50 Hz y 60 Hz Sistema de neutro: directo, resistivo, aislado Subestación: MT/BT
Detección de fallas	Ajuste de corriente de disparo por falla a tierra (fase-tierra): 20 A / 80 A / 120 A / 160 A, valor predeterminado 20 A Ajuste de corriente de disparo por falla de fase (fase-fase): 200 A / 400 A / 600 A / 800 A, valor predeterminado 200 A
Tiempo de retardo de respuesta	Duración de falla a tierra: 100 ms / 150 ms / 200 ms / 300 ms, valor predeterminado 100 ms Duración de falla de fase: 100 ms / 150 ms / 200 ms / 300 ms, valor predeterminado 100 ms
Indicación luminosa exterior	Flujo luminoso total: 7 lm Periodo de parpadeo: 2 s Capacidad estándar de parpadeo: 500 h
Alimentación	Batería de litio: Vida útil estándar de hasta 10 años Fuente de alimentación externa: 220~240 V CA
Interfaces	Interfaz de E/S: 1 × DI: entrada de 9~38 V CC 1 × DO: Tensión máxima de conmutación: 250 V CA / 30 V CC Corriente máxima de conmutación: 2 A 1 × interfaz para lámpara LED externa Entrada CA: 1 × interfaz de recuperación de tensión CA 220~240 V
Restablecimiento	Restablecimiento temporizado: 4 h / 8 h / 16 h / 24 h, ajustable mediante interruptor DIP Restablecimiento mediante botón: Manual mediante pulsador Restablecimiento mediante DI: Mediante entrada de tensión CC de amplio rango 9~38 V Restablecimiento por tensión CA: Mediante recuperación de tensión CA 220~240 V Restablecimiento por corriente: Restablecimiento mediante corriente de carga
Grado de protección	Unidad de visualización: IP54 e IK07 LED externo: IK07
Condiciones ambientales	Temperatura ambiente: -15 °C a +55 °C Humedad relativa: ≤95 % HR Altitud: ≤2000 m
Características mecánicas	Dimensiones (Al × An × Pr): 210 mm × 170 mm × 60 mm Peso: 1 kg
Normas	Ensayos eléctricos: IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5 Ensayos mecánicos: IEC 60255-21-1
