Indicador local de fallas JYZ-HW

Overview

El indicador local de fallas para líneas aéreas JYZ-HW es un dispositivo inteligente de monitoreo instalado en líneas aéreas de distribución para indicar la ubicación de fallas, como cortocircuitos y fallas a tierra. Detecta los cambios en la corriente y la tensión de la línea para determinar automáticamente el tipo de falla y, cuando se produce una anomalía, proporciona una indicación local mediante luces LED o una bandera mecánica.

Al no disponer de función de comunicación, el personal de mantenimiento obtiene la información sobre la falla mediante inspecciones en campo. Gracias a su diseño compacto, fácil instalación y funcionamiento fiable, el dispositivo ayuda a reducir el tiempo de localización de fallas y mejorar la fiabilidad y la eficiencia del mantenimiento de la red de distribución eléctrica.

Feature and Benefit

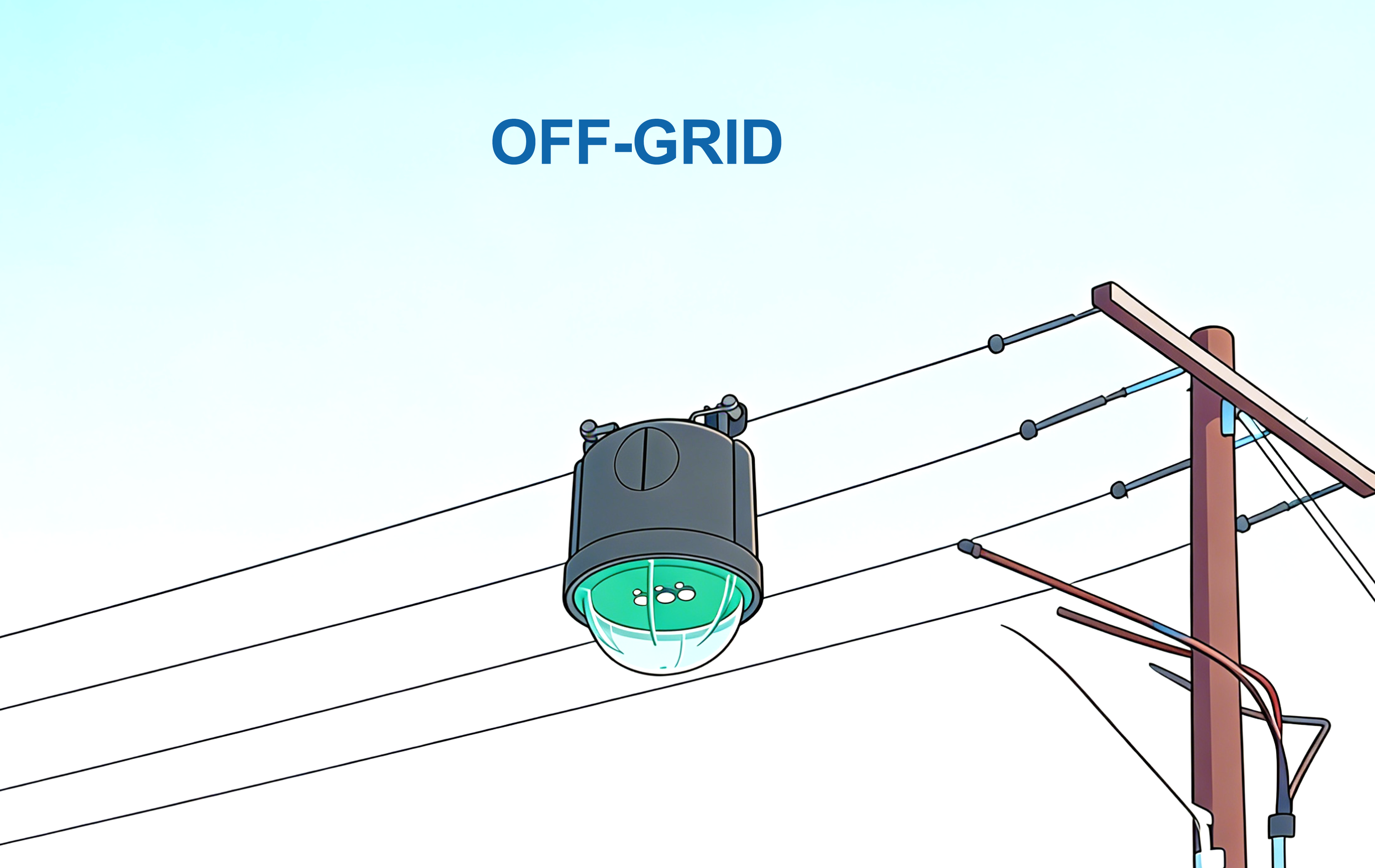

Autónomo y de instalación flexible

Normalmente alimentado mediante baterías de litio, el dispositivo es completamente autónomo y no requiere cableado adicional.

No depende de redes inalámbricas públicas ni privadas y no se ve afectado por la cobertura de señal, por lo que resulta especialmente adecuado para zonas montañosas remotas y áreas sin cobertura de comunicaciones.

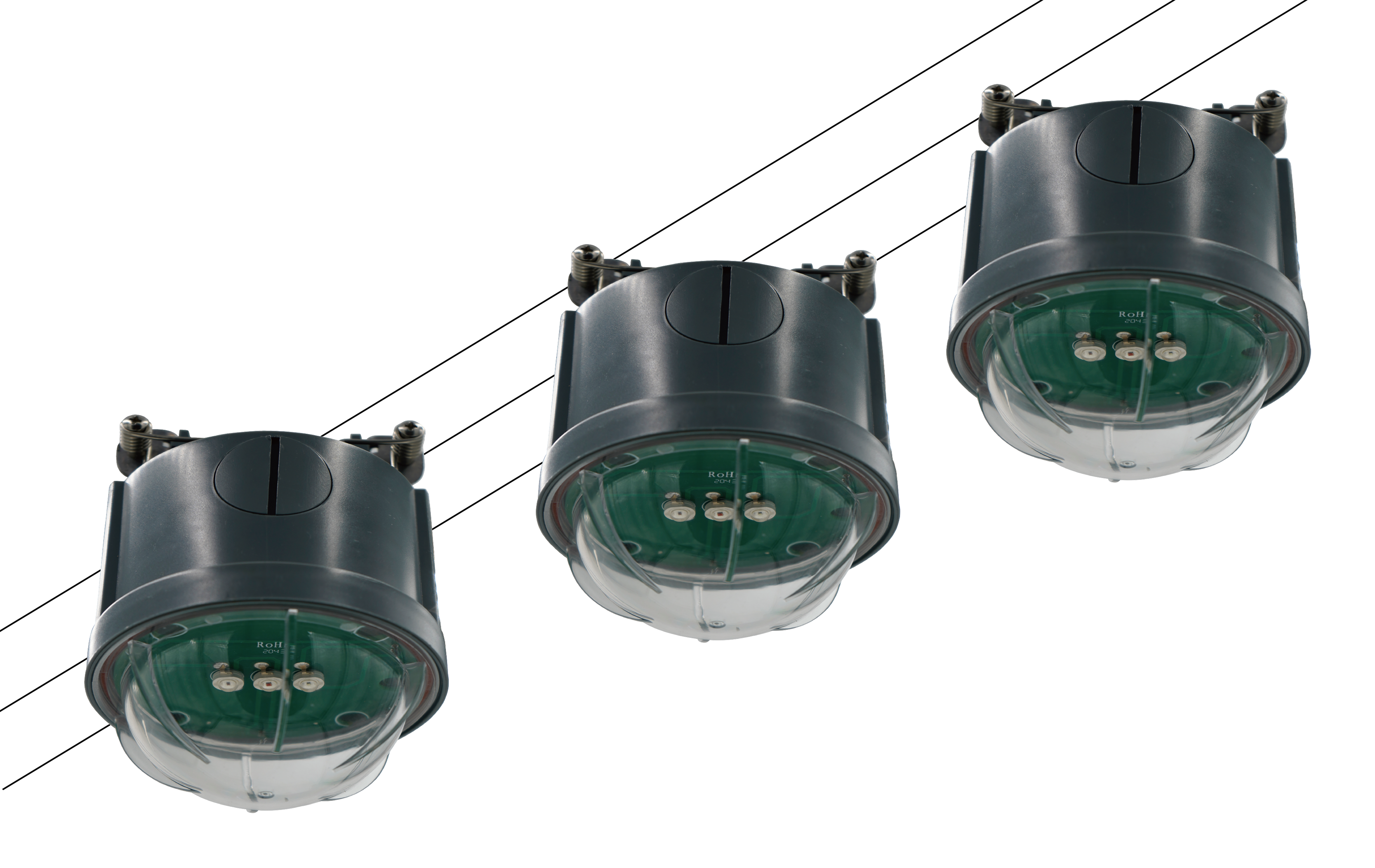

Indicación local de fallas para una identificación rápida

Cuando se produce un cortocircuito o una falla a tierra en la línea, el indicador detecta rápidamente la corriente anómala.

Su función principal es emitir una señal intermitente o de cambio de color mediante un LED de alta luminosidad, facilitando al personal en campo la identificación y localización rápida de la falla.

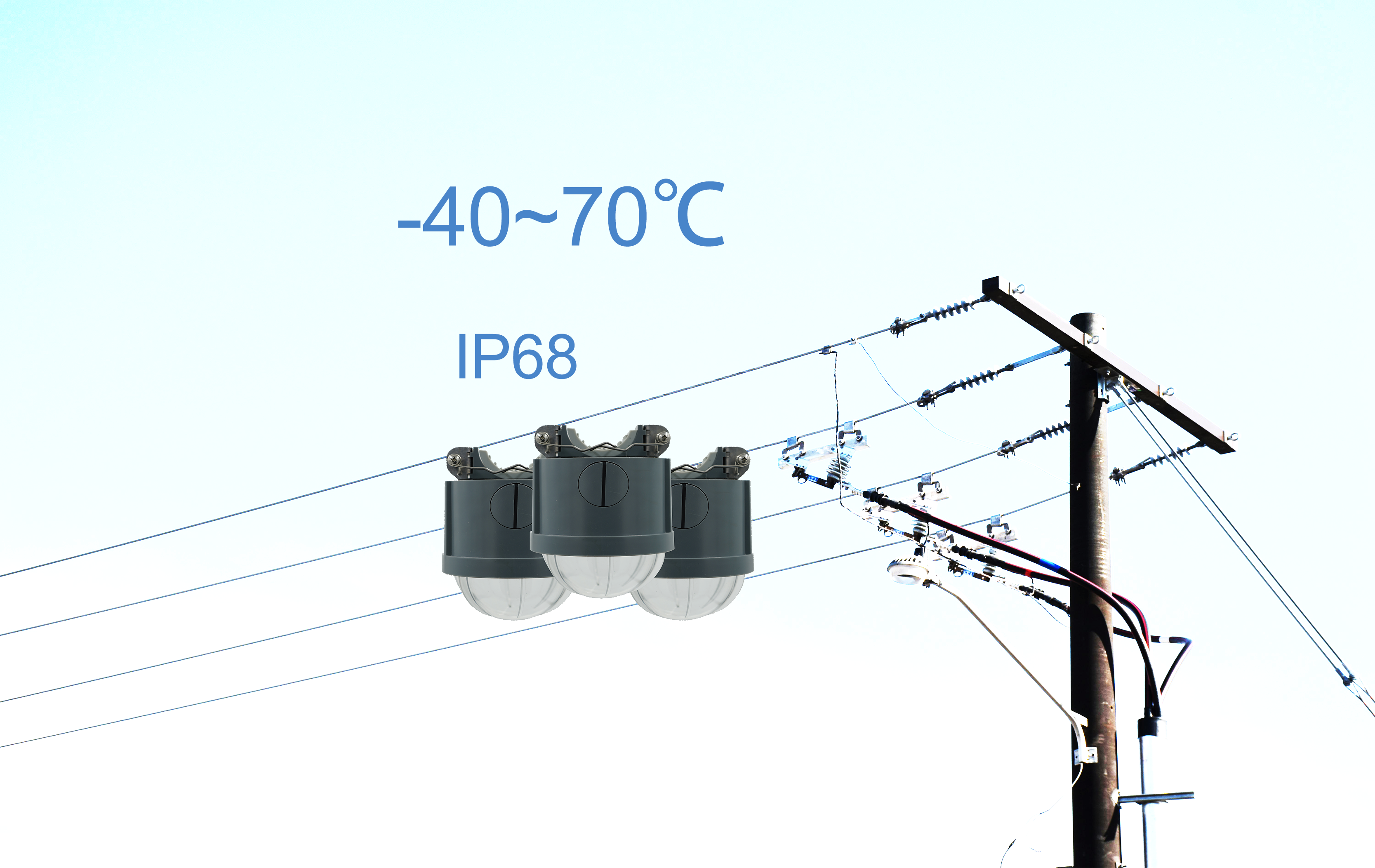

Alta fiabilidad y adaptación a condiciones ambientales

Gracias a su estructura sencilla y a la ausencia de módulos de comunicación complejos, el dispositivo presenta un consumo energético extremadamente bajo, así como una excelente estabilidad y una alta capacidad de resistencia a interferencias.

Diseñado específicamente para entornos exteriores exigentes, cuenta con protección contra rayos, lluvia y polvo, además de resistencia a temperaturas altas y bajas, garantizando un funcionamiento estable y fiable a largo plazo.
Despliegue masivo y coste mínimo

Esta solución ofrece una excelente relación coste-rendimiento para la localización de fallas en líneas aéreas ampliamente distribuidas, gracias a su bajo coste y a la sencillez de operación y mantenimiento. Es especialmente adecuada para el despliegue a gran escala.

Technical Parameter

Descripción técnica:

Parámetro / Tipo	JJZ-HW
Corriente de disparo por cortocircuito	150A, 300A, 450A,600A ±10%
Retardo de disparo por corriente de falla	40,80,120,200 milliseconds
Tiempo de reinicio automático	2 minutes , 8h,24h,48h
Reinicio de la unidad de indicación	1. Manual mediante imán. 2. Reinicio temporizado: ajustable; valor predeterminado: 8 h. 3. Reinicio automático después del restablecimiento del suministro eléctrico, con un retardo de 30 s.
Grado de protección	IP68
Prueba de tipo interna	Según IEEE495-2007
Rango de temperatura de operación	-40~+70℃
Fuente de Alimentación	Batería de litio reemplazable
Vida útil de la batería	Aprox. 10 years
Peso	Aprox. 600g
Dimensiones	Diámetro: 93 mm Altura: 128 mm
