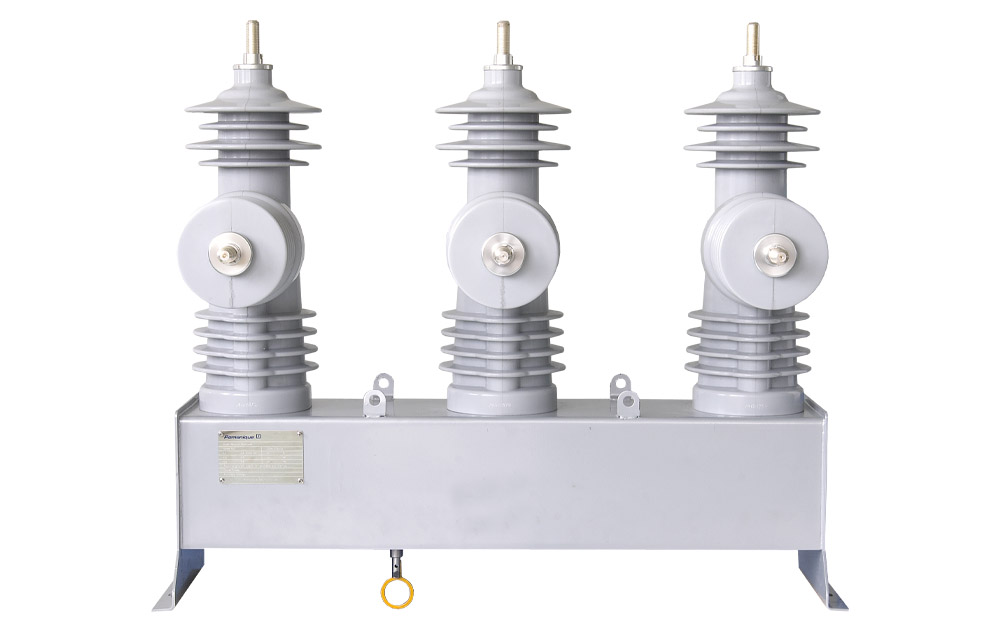

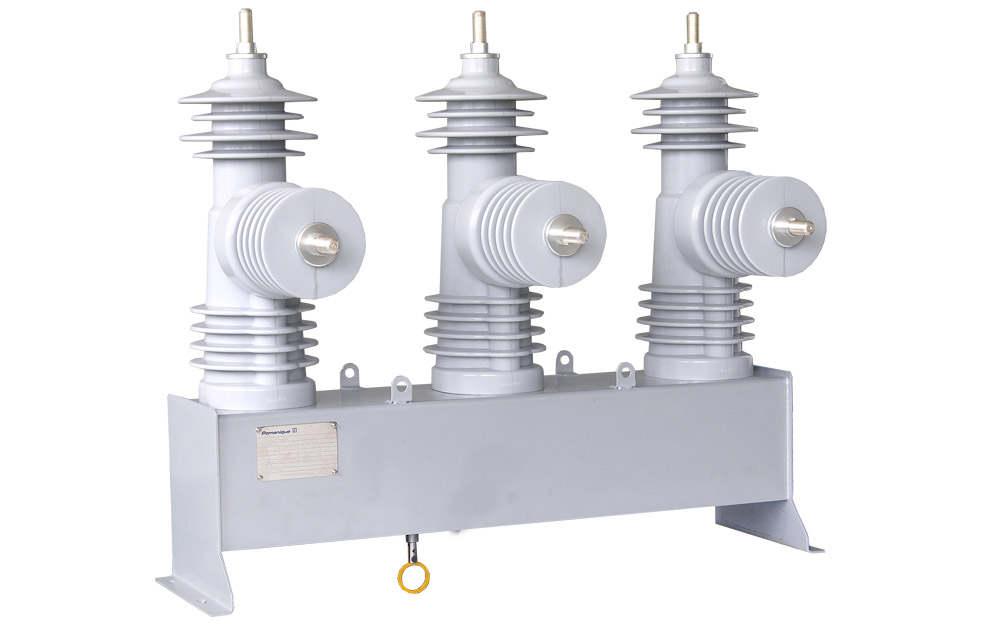

Reconectador automático F‑ACR

Overview

Los Reconectadores Automáticos de Circuito (ACR) son interruptores inteligentes para instalación en exteriores, utilizados en el campo de la automatización de redes de distribución eléctrica. Generalmente se instalan en la salida de los alimentadores de subestaciones, puntos de enlace de redes en anillo, líneas troncales de distribución o en la cabecera de alimentadores importantes. Cuentan con capacidad de interrupción y cierre ante corrientes de cortocircuito y, junto con una Unidad Terminal de Alimentador (FTU), permiten realizar múltiples ciclos de reconexión automática.

Cuando ocurre una falla de cortocircuito en la línea, el Reconectador Automático ejecuta ciclos de apertura y cierre de acuerdo con la secuencia y los intervalos de tiempo configurados. Cuando se detecta una falla permanente, después de completar la secuencia de reconexión preestablecida, el Reconectador permanece abierto y bloquea la operación de cierre para aislar la sección afectada. Una vez eliminada la falla, es necesario realizar un restablecimiento manual para liberar el estado de bloqueo y ejecutar la operación de cierre.

Cuando ocurre una falla transitoria, las operaciones posteriores de apertura y cierre se detienen dentro del ciclo de reconexión, independientemente de si alguna reconexión resulta exitosa, y el equipo vuelve a su estado inicial de configuración después de un tiempo de retardo determinado.

La nueva serie de ACR por nuestra empresa cubre niveles de tensión de 15 kV, 27 kV y 38 kV, alcanza una corriente nominal máxima de 1200 A y cumple con las normas internacionales IEC 62271-111 e IEEE C37.60.

Feature and Benefit

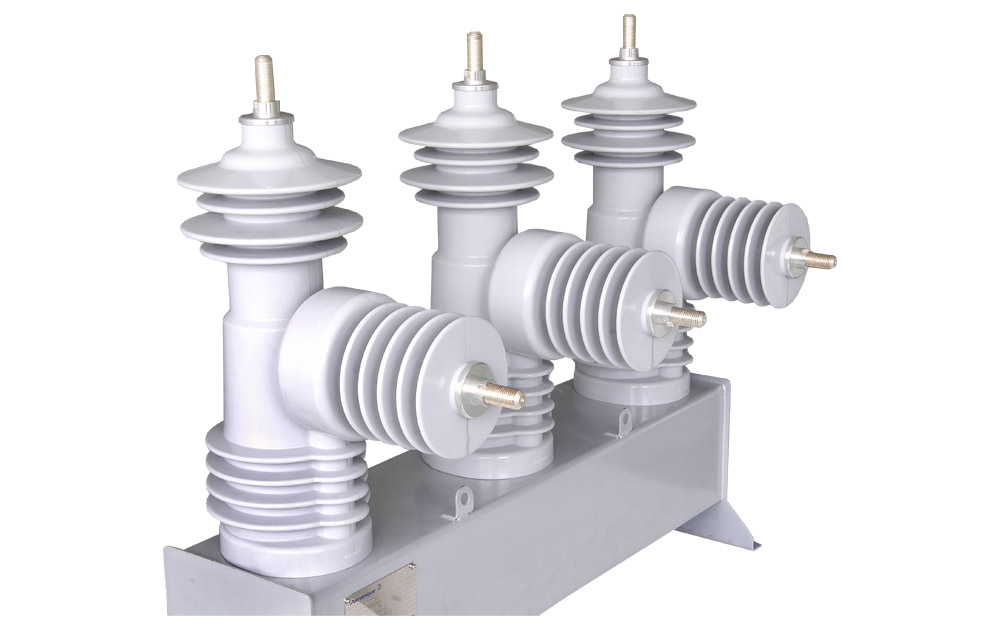

Gracias a la tecnología de polo encapsulado, el conjunto del interruptor de vacío está completamente encapsulado en resina epoxi, lo que elimina el impacto del polvo y la humedad sobre el aislamiento externo del interruptor. Además, reduce el envejecimiento del material y mejora significativamente la resistencia a la corrosión del equipo en ambientes con altos niveles de contaminación.

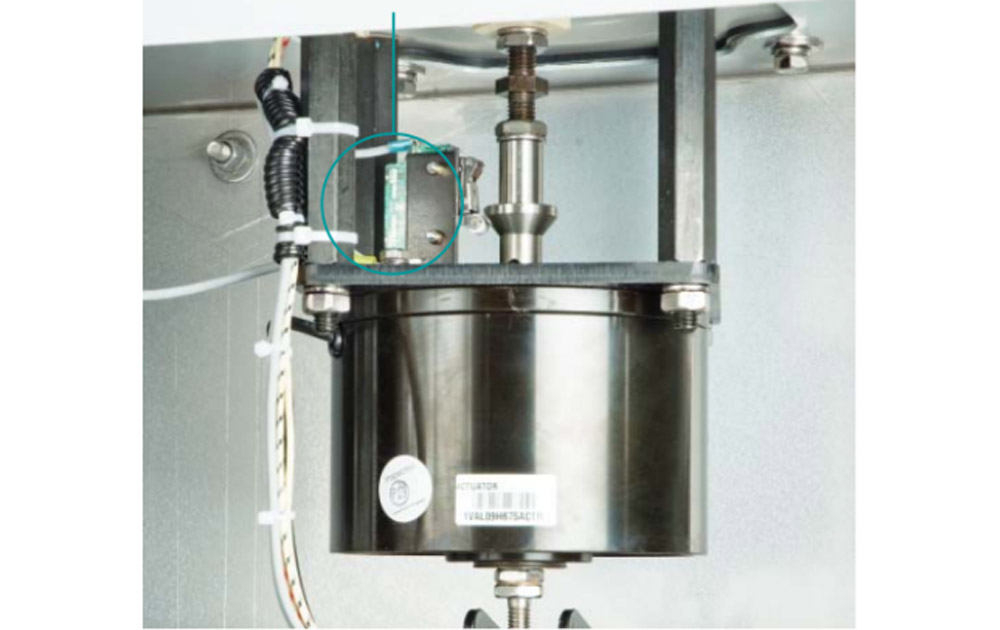

El equipo utiliza un mecanismo de operación de imanes permanentes biestables. En comparación con los mecanismos accionados por resortes, reduce significativamente la cantidad de componentes móviles, simplifica el mantenimiento y elimina la necesidad de suministro de energía para mantener la posición durante la operación. De esta manera, mejora la confiabilidad del sistema y permite realizar maniobras rápidas de apertura y cierre según los requerimientos del cliente

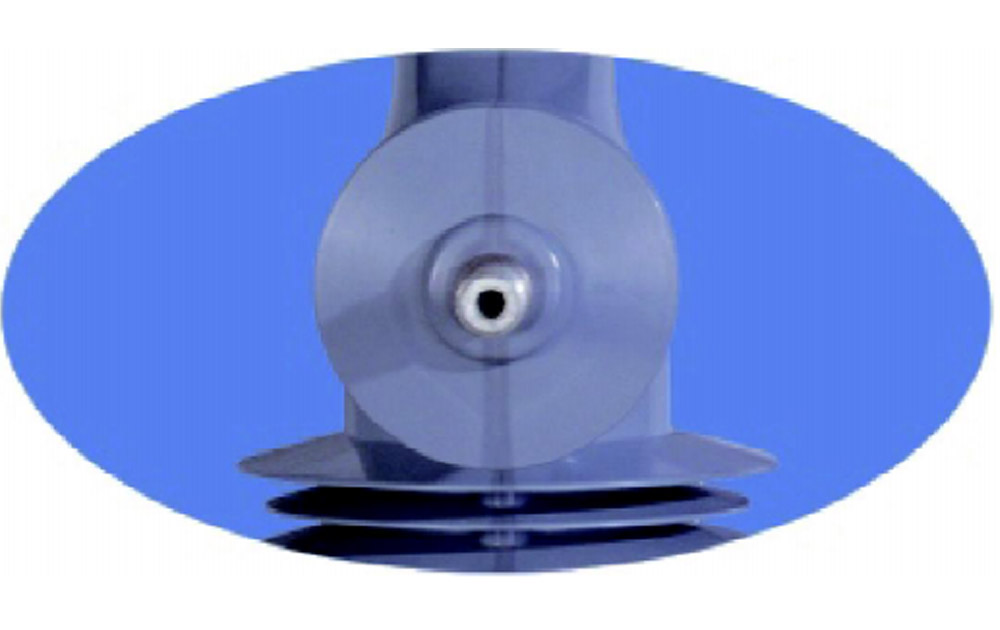

Equipado con sensores independientes de corriente y tensión para cada fase, ofrece un diseño compacto, sin necesidad de mantenimiento, con un amplio rango de medición lineal y sin saturación magnética. Esto permite cumplir con los requisitos de los clientes en aplicaciones de medición de alta precisión y amplio rango dinámico.

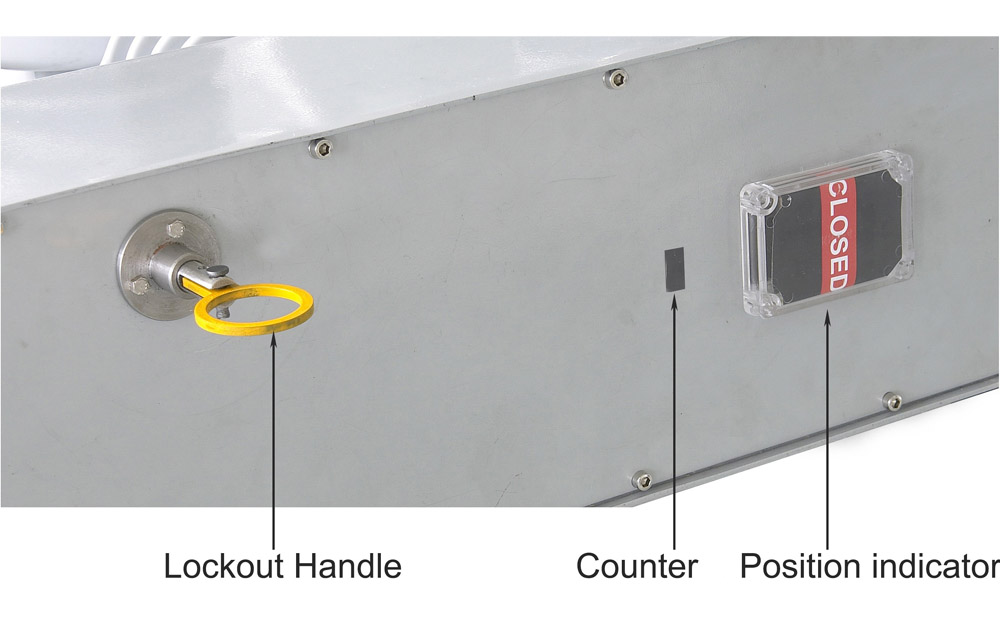

Dispone de una función de apertura de emergencia mediante la manija de accionamiento del mecanismo, permitiendo la apertura manual del equipo. Esta función cumple con los requisitos de desconexión inmediata en situaciones de emergencia y garantiza que la operación de apertura tenga la máxima prioridad.

Technical Parameter

Descripción tecnica:

Parámetro/Tipo	15kV ACR	27kV ACR	38kV ACR
Tensión nominal(kV)	2.4-14.4	24.9	34.5
Tensión máxima(kV)	15.5	27	38
Tensión soportada a frecuencia industrial(kV)	50/60	60/70	70/80
Tensión soportada al impulso tipo rayo(kV)	110/125	125/150	150/170
Corriente nominal de operación(A)	630/800/1000	630/800/1000	630/800/1000
Corriente nominal de interrupción de cortocircuito(kA)	12.5/16	12.5/16	12.5/16
Corriente nominal de cierre en cortocircuito(kA)	31.5/40	31.5/40	31.5/40
Corriente soportada de corta duración(kA/s)	12.5/3 16/3	12.5/3 16/3	12.5/3 16/3
Medio de extinción del arco	Vacío	Vacío	Vacío
Medio de aislamiento	Sólido	Sólido	Sólido
Mecanismo de operación	Actuador magnético	Actuador magnético	Actuador magnético
Aislador pasatapas (Bushing)	Epoxi o caucho de silicona	Epoxi o caucho de silicona	Epoxi o caucho de silicona
Vida mecánica (operaciones C-O)	10000	10000	10000
Distancia de fuga(mm)	640	960	1288
Nivel de contaminación	IV (31mm/kV)	IV (31mm/kV)	IV (31mm/kV)
Rango de temperatura ambiente (°C)	-40..+70	-40..+70	-40..+70
Altitud(m)	2000	2000	2000
Grado de protección	IP67	IP67	IP67
Norma de referencia	IEC62271-111,IEEE C37 60	IEC62271-111,IEEE C37 60	IEC62271-111,IEEE C37 60
