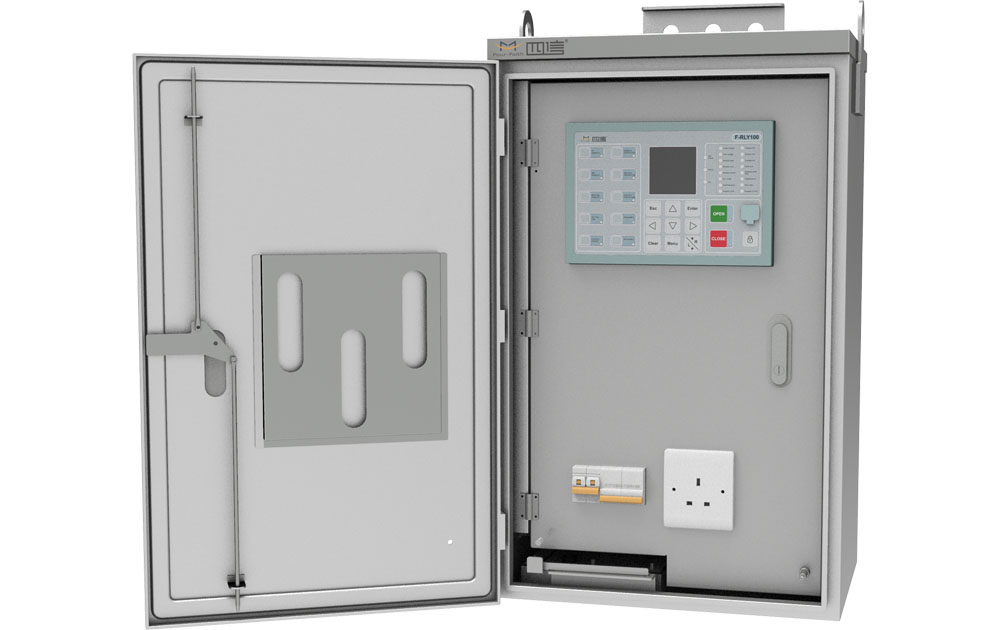

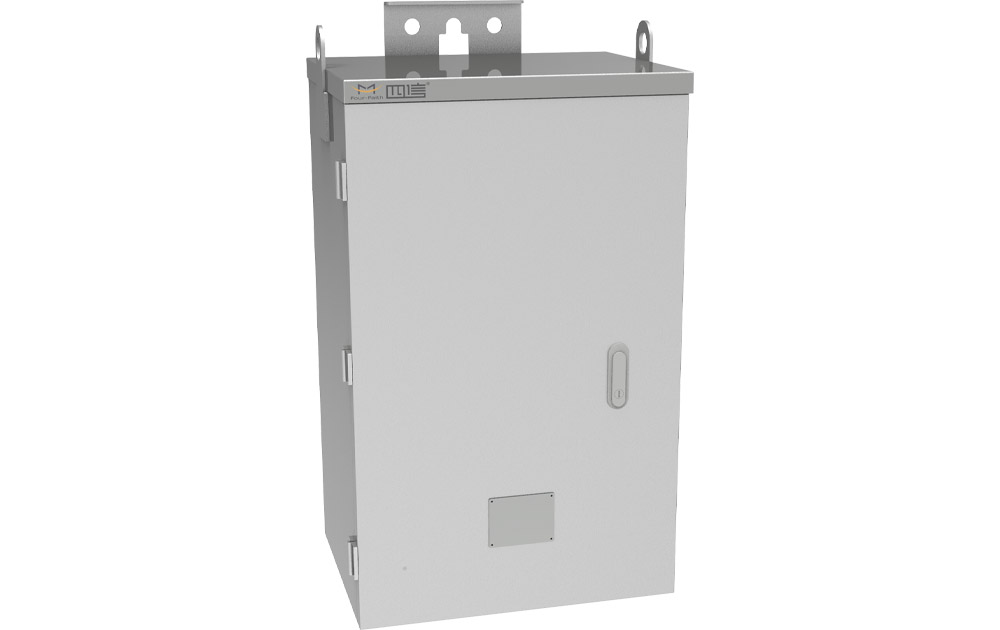

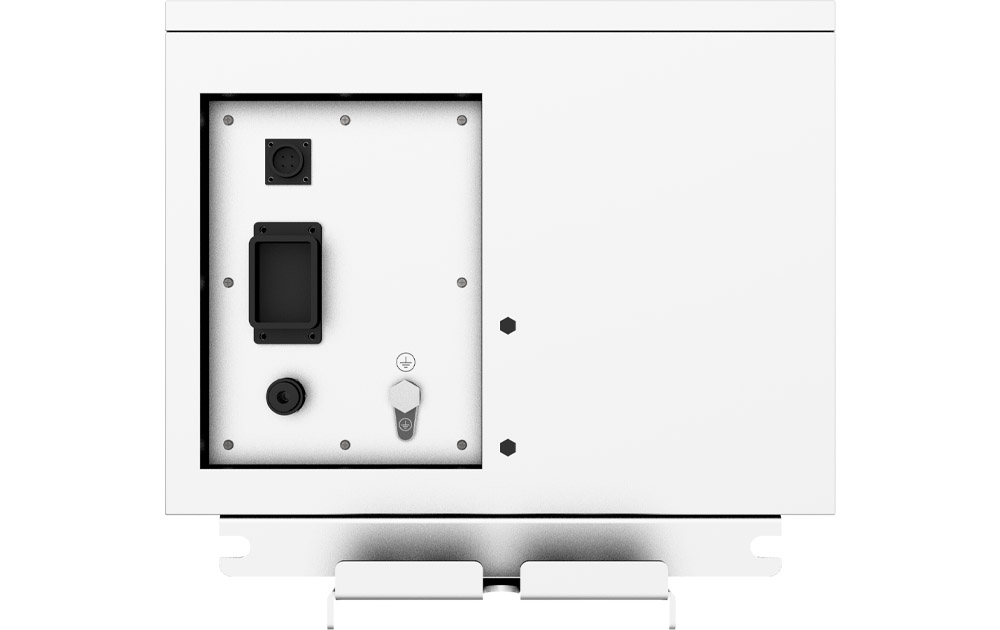

Unidad Terminal de Alimentador F-FTU200

Overview

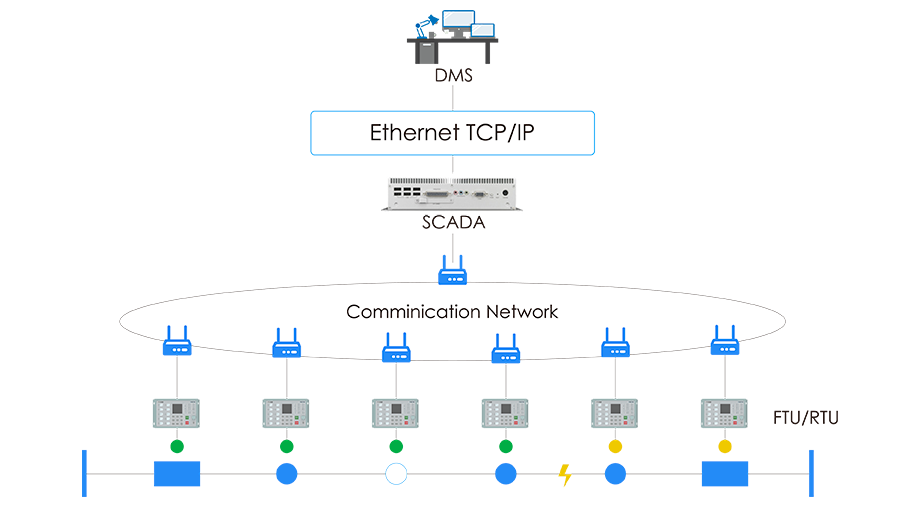

Con el continuo desarrollo de la automatización de las redes de distribución eléctrica a nivel mundial, cada vez más Unidades Terminales de Alimentador (FTU) se aplican en líneas aéreas, proporcionando protección al alimentador, implementando funciones locales o centralizadas de control de autorrecuperación de fallas y, mediante redes de comunicación, conectándose al sistema SCADA para realizar funciones de “tele-señalización”, “tele-medición”, “telecontrol” y “tele-regulación”.

En las redes de distribución eléctrica, la Unidad Terminal de Alimentador (FTU) es un elemento clave para implementar la automatización de alimentadores. Su función principal es realizar la detección, aislamiento y restauración de fallas (FDIR), reduciendo el tiempo de interrupción y mejorando la confiabilidad del suministro eléctrico.

La serie F-FTU200, desarrollada recientemente por nuestra empresa, puede integrarse con diversos interruptores instalados en postes, incluyendo Reconectadores Automáticos de Circuito (ACR) y Disyuntores (CB), proporcionando múltiples soluciones de automatización compatibles con las normas internacionales IEC/ANSI.

Feature and Benefit

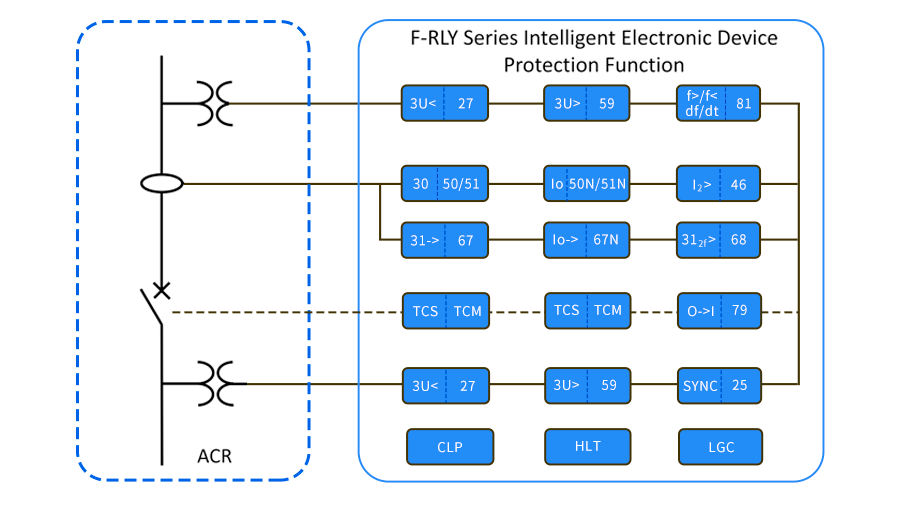

Protección Múltiples

Soporta curva de tiempo definido, 26 curvas de tiempo inverso de tiempo mínimo definido (IDMT) y 24 curvas personalizadas por el usuario. Cumple con los estándares internacionales IEC y ANSI, ofreciendo soluciones flexibles para satisfacer los diferentes requisitos de protección de los clientes.
Distribución Automática

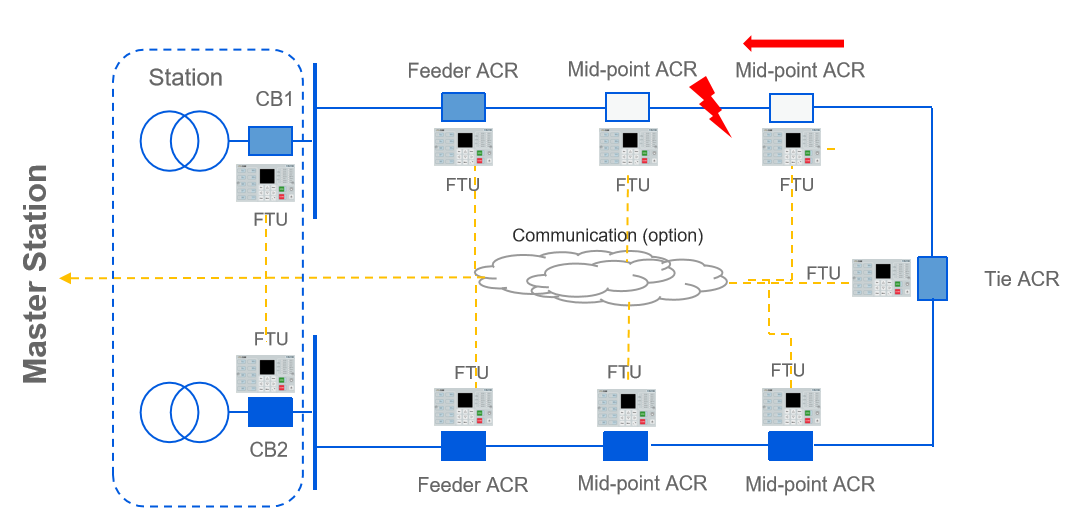

Permite implementar la automatización de alimentadores, soporta soluciones de automatización de redes en anillo y transferencia automática mediante reconectadores, cumpliendo con las necesidades de Detección, Aislamiento y Restauración de Fallas (FDIR).
Protocolos Múltibles

Support IEC 60780-5-101/104,DNP3.0 and MODBUS standard protocols, supports protocol synchronization and B code time synchronization functions, and satisfy the needs of customers for “Tele- signal”, “Tele-measurement”, “Tele-control”, and “Tele-regulating ”.
Análisis de calidad de energía

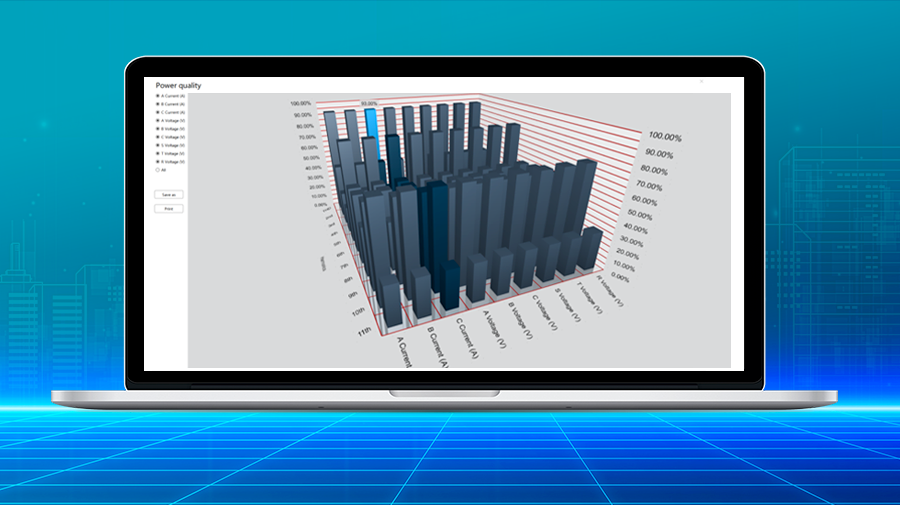

Soporta funciones de análisis de calidad de energía, permitiendo monitorear en tiempo real los componentes armónicos de hasta 16 magnitudes analógicas, incluyendo corriente, tensión, potencia activa, potencia reactiva y potencia aparente. Admite el cálculo de hasta 11 órdenes armónicos, cumpliendo con los requisitos de los clientes para una energía eléctrica de alta calidad.
Captura de formas de onda

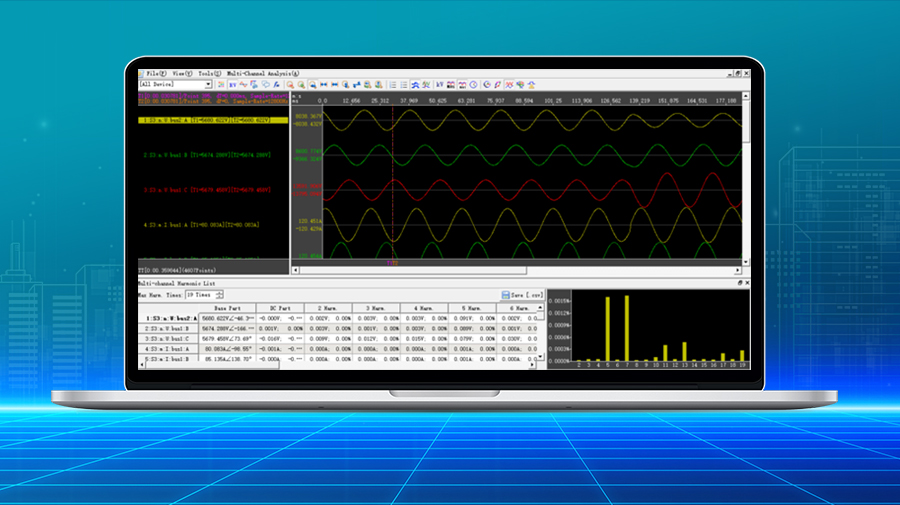

Permite registrar hasta 10 eventos de falla, con un tiempo máximo de registro de 10 segundos y una frecuencia de muestreo de 128 puntos por ciclo de la frecuencia fundamental. Almacena hasta 100 registros de formas de onda de falla, facilitando el análisis completo de las causas de las fallas y el rastreo de su origen para implementar soluciones efectivas.
Perfil de carga

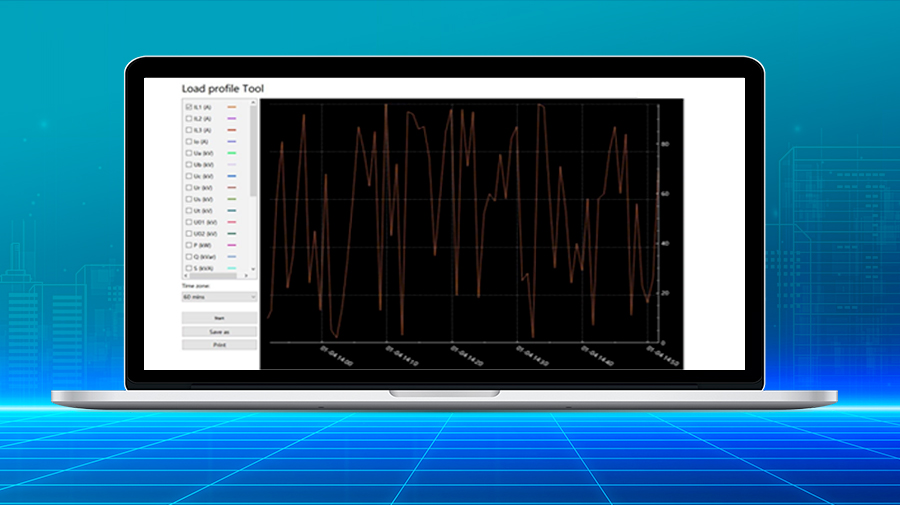

Soporta la función de perfil de carga, permitiendo visualizar las curvas históricas de hasta 10 variables analógicas. El intervalo mínimo de registro es de 1 minuto y permite consultar datos históricos de hasta 30 días, facilitando a los clientes el monitoreo, trazabilidad y almacenamiento de datos operativos.

Technical Parameter

Descripción tecnica:

Parámetro	F-FTU200
Rango de fuente de alimentación	100 … 240 V AC
Consumo máximo de potencia	<30 W
Duración de funcionamiento sin alimentación auxiliar	24H
Frecuencia nominal	50/60 Hz
Tensión de operación	24 V DC (20 … 29 V DC )
Tipo de batería recargable	Plomo-ácido sellada
Tensión y capacidad de la batería recargable	2*12V/12AH
Entrada analógica	4I+6Us
Relación de entrada del transformador de corriente (TC)	1/5A
Rango de entrada del sensor de tensión	0~8V rms
Entrada/salida binaria	10 BI/4BO
Capacidad de corte de la salida binaria (con L/R=40 ms)	30W
Entradas RTD/mA (resistencia detectora de temperatura / corriente analógica)	4~20mA
Puerto de depuración en el panel frontal	RJ45 Puerto de Ethernet
Puerto de comunicación serie en el panel posterior	RS232 & RS232/485 Puerto serie
Puerto de comunicación Ethernet en el panel posterior	RJ45 Puerto de Ethernet
Protocolo de comunicación	IEC101/104, DNP3.0, MODBUS
Rango de temperatura	-25°C ... +70°C
Grado de protección	IP55
Dimensión	836445330 mm
Espacio reservado para radio	210180130 mm
Peso	60kg
