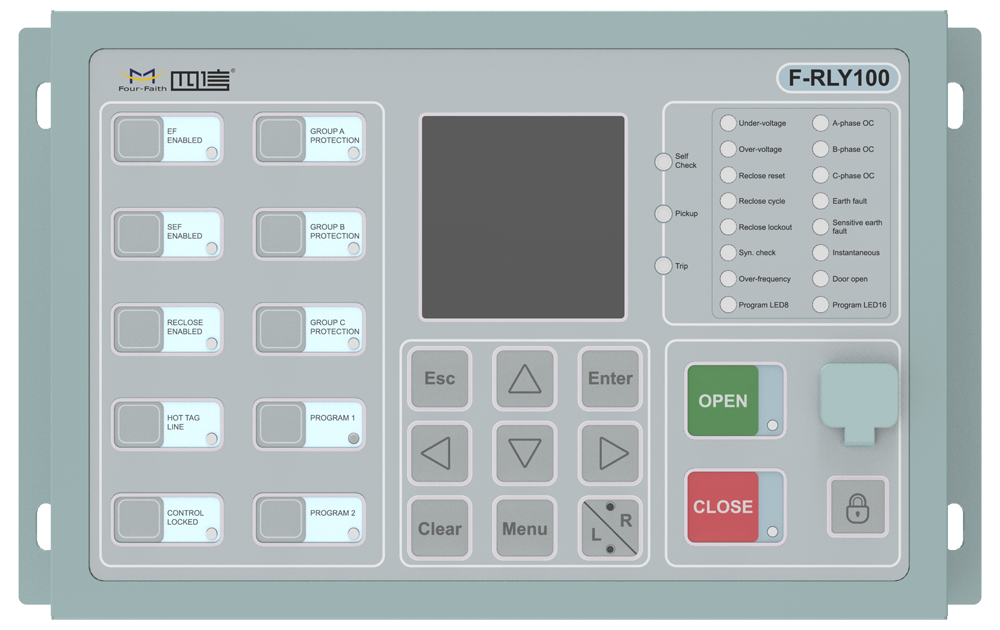

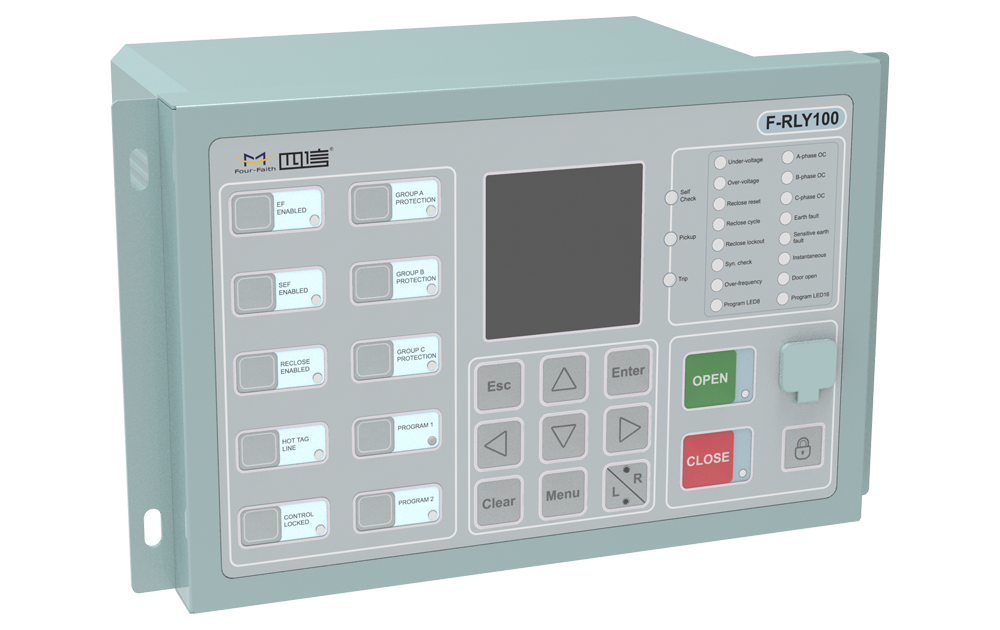

Relé de Protección de Alimentador F-RLY100

Overview

Los relés de protección de alimentadores se utilizan principalmente en líneas aéreas y líneas de cable, y son componentes esenciales de las Unidades Terminales de Alimentador (FTU), Unidades Principales de Anillo (RMU) y celdas primarias de media tensión (PSG). Integran funciones de protección, control, medición, comunicación, procesamiento de datos y gestión de energía, entre otras.

Los relés pueden configurarse con diferentes lógicas de automatización de distribución eléctrica para realizar la detección, aislamiento y restauración de fallas (FDIR) en alimentadores, reduciendo así el tiempo de interrupción del servicio, mejorando la confiabilidad del suministro eléctrico y contribuyendo a la modernización e implementación inteligente de las redes de distribución.

Los relés de protección de alimentadores son compatibles con el estándar de comunicación IEC 61850 para subestaciones, incluyendo comunicación horizontal mediante mensajes GOOSE con señales de conmutación y señales analógicas. Además, soportan los protocolos de comunicación DNP3 (TCP/IP), IEC 60870-5-104/101 y Modbus, permitiendo una integración eficiente con diferentes sistemas de subestación y plataformas SCADA.

Nuestros más recientes relés de protección de alimentadores de la serie F-RLY, desarrollados con funciones completas, pueden integrarse con equipos primarios de media tensión tanto interiores como exteriores, proporcionando a los clientes diversas soluciones de automatización que cumplen con las normas internacionales IEC/ANSI.

Feature and Benefit

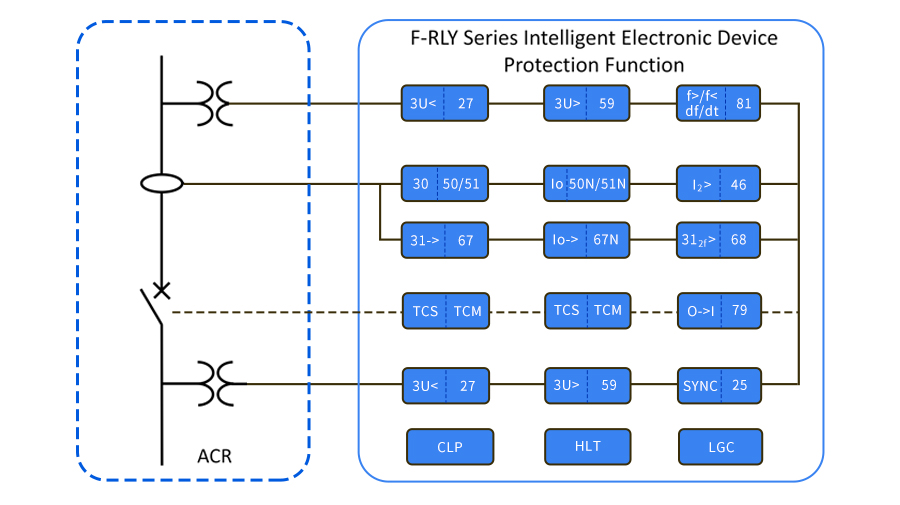

Protección Múltible

Admite curvas de tiempo definido, 26 curvas de tiempo inverso con tiempo mínimo definido (IDMT) y 24 curvas configurables por el usuario. Cumple con las normas IEC y ANSI, satisfaciendo las diversas necesidades de aplicación de los clientes.

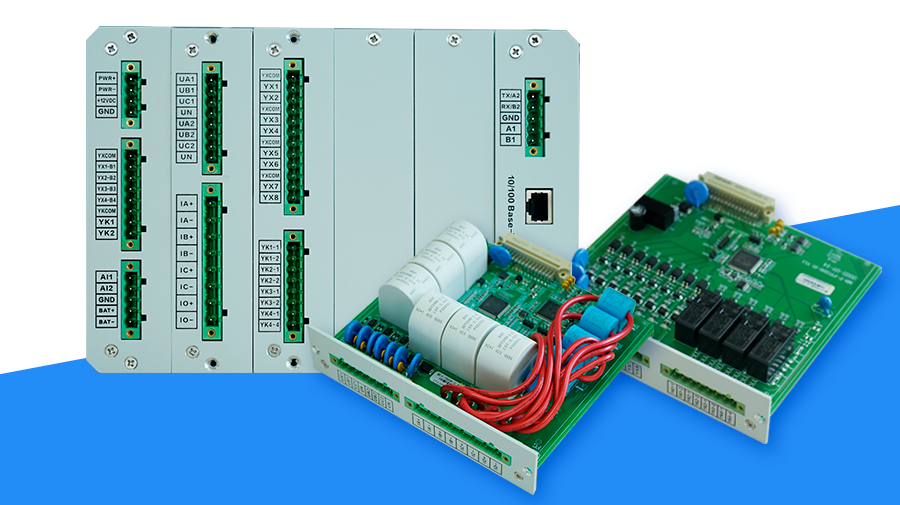

Diseño Modular

Con diseño modular, la fuente de alimentación, el control, la medición y la comunicación se implementan mediante tarjetas independientes, lo que facilita la ampliación y sustitución de módulos en las instalaciones del cliente, reduciendo los costos y el tiempo de mantenimiento.

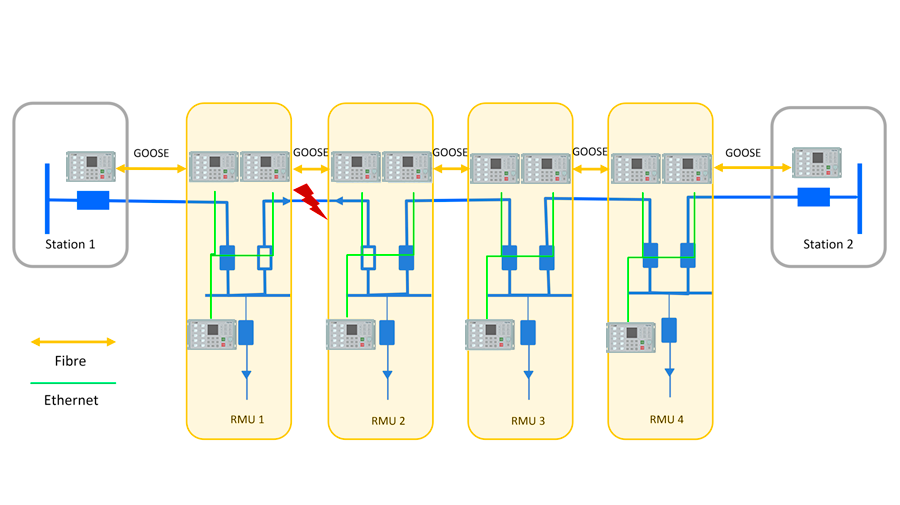

Rápida autorreparación de la red

Permite implementar diversas soluciones inteligentes de redes de distribución con arquitectura distribuida sin depender del sistema maestro. Es compatible con diferentes topologías de red y permite que la red eléctrica se autorrepare en milisegundos, satisfaciendo las necesidades de los clientes contados con una red con mayor estabilidad y confiabilidad.

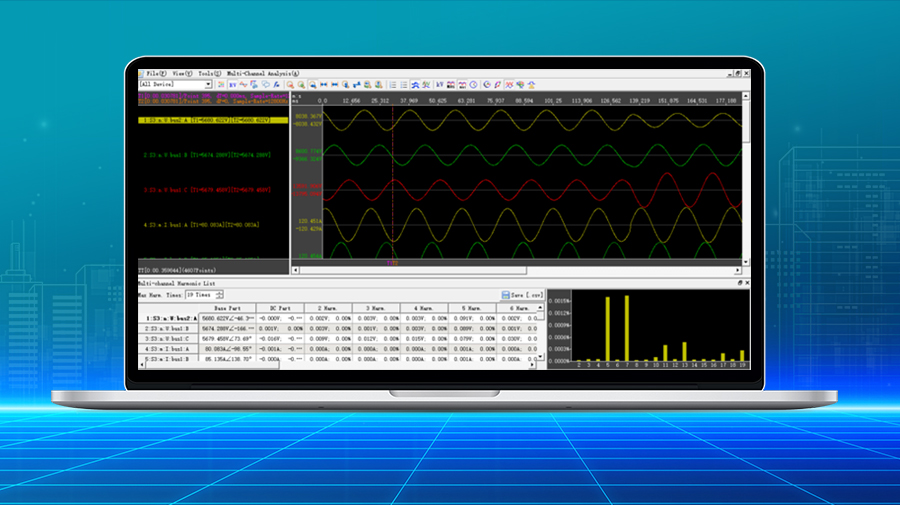

Captura de formas de onda

Admite el registro de hasta 10 registros de fallas, con una duración máxima de 10 segundos y una frecuencia de almacenamiento de 128 muestras por cada ciclo de la frecuencia fundamental. Puede almacenar hasta 100 formas de onda de falla, ayudando a los clientes a analizar de manera integral las causas de las fallas, identificar el origen del problema y tomar las medidas correctivas correspondientes.

Technical Parameter

Descripción Técnica:

Parámetro / Tipo	F-RLY100

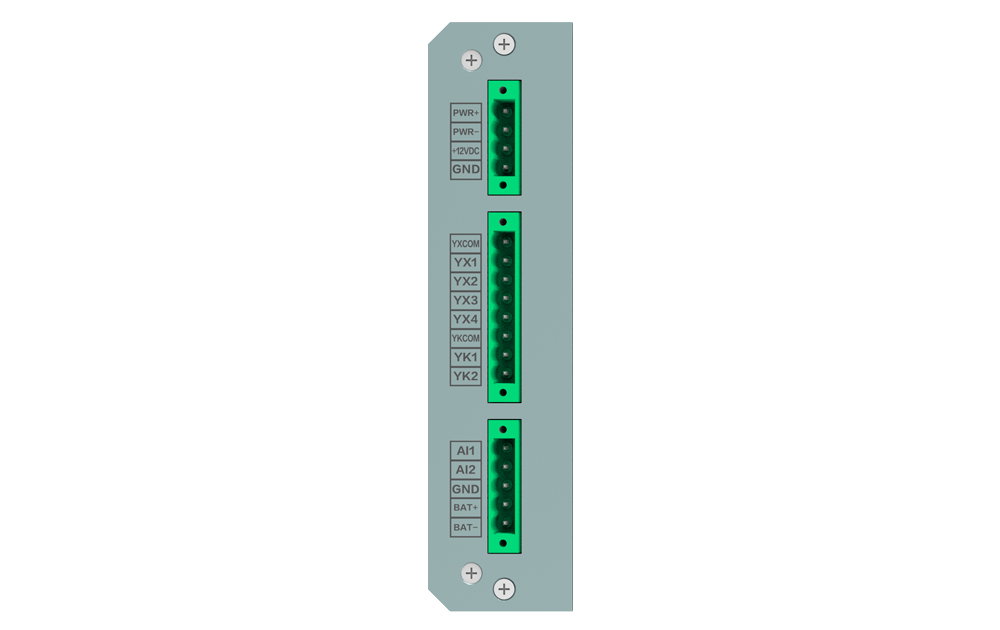

Fuente de Alimentación	20Vdc~29Vdc

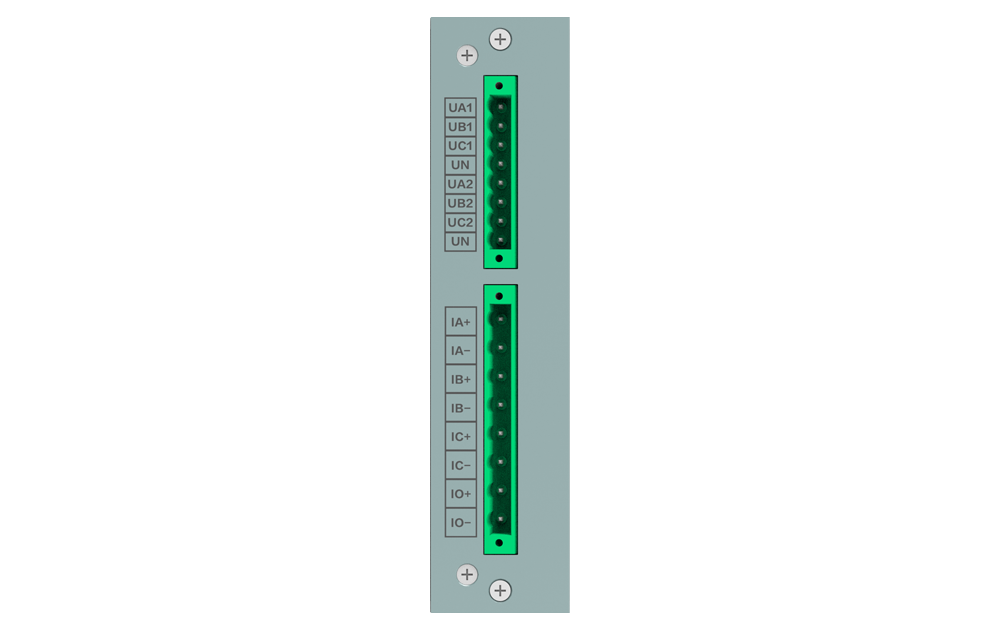

Entrada de tensión	0~4Vac
Entrada de corriente	1A/5A
Entrada analógica	3I+Io+6Us
Entrada binaria	8 canales
Salida binaria	4 canales
Puerto de comunicación	1RS232/RS485, 1RS232, 1*RJ45
Protocolo de comunicación	101/104/DNP3.0/Modbus
Tamaño del LCD	10x20 caracteres
Grado de protección	Panel frontal: IP54; Panel posterior: IP20
