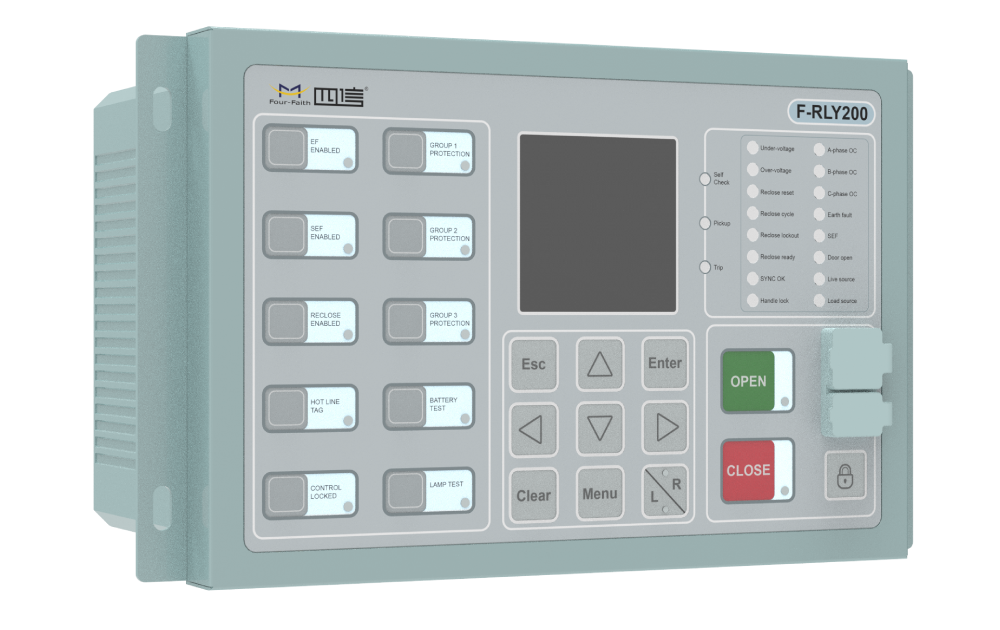

Relé de protección de alimentador F-RLY200

Overview

El F-RLY200 es un dispositivo de control totalmente digitalizado y basado en microprocesador, diseñado para proporcionar coordinación de protecciones y eliminación de fallas en sistemas de distribución, con el fin de garantizar una calidad continua y óptima del servicio eléctrico. Integra en una sola unidad las funciones de protección, medición, supervisión, control, comunicación, tratamiento de datos y automatización de la distribución.

Soporta curvas de tiempo definido (DT), de tiempo inverso dependiente (IDMT) y definidas por el usuario, de acuerdo con las normas IEC y ANSI, para ofrecer una coordinación de protecciones completa que asegure la mejor calidad continua del suministro eléctrico. Los usuarios pueden seleccionar cualquier curva de corriente-tiempo simplemente mediante programación y modificación.

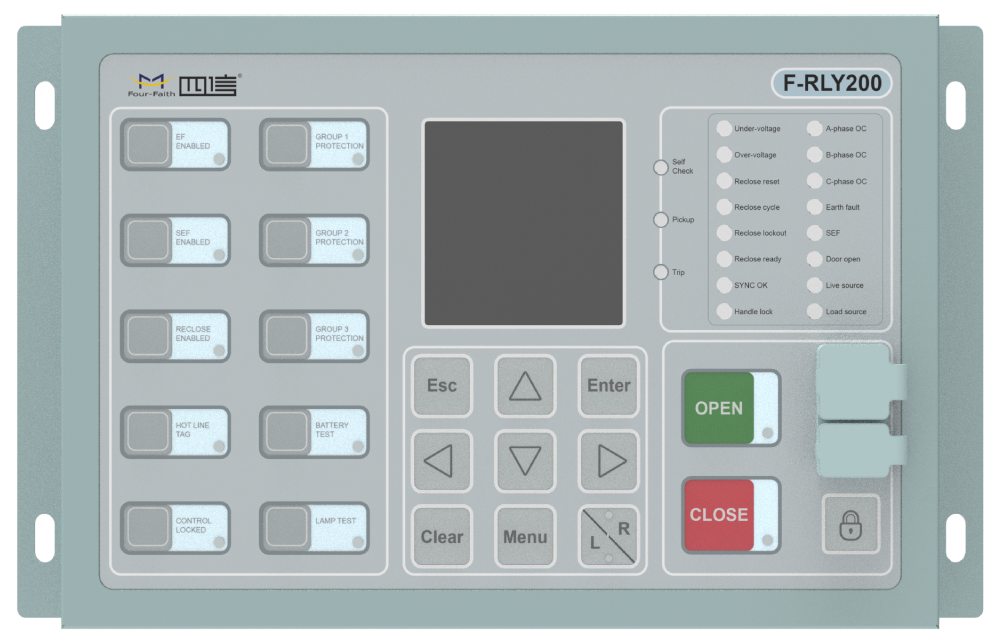

El relé admite operaciones de cierre, apertura y otras, a través de los botones del panel de interfaz de usuario, incluyendo: Local/Remoto, Falla a tierra habilitada (EF), Falla a tierra sensible habilitada (SEF), Recierre habilitado, Bloqueo de control, Ajustes alternativos, Etiqueta de línea energizada, Prueba de batería, Prueba de lámparas y Autorización. También puede gestionarse mediante software desde una PC portátil para modificar ajustes, adquirir datos de eventos y gestionar el historial de operaciones.

Feature and Benefit

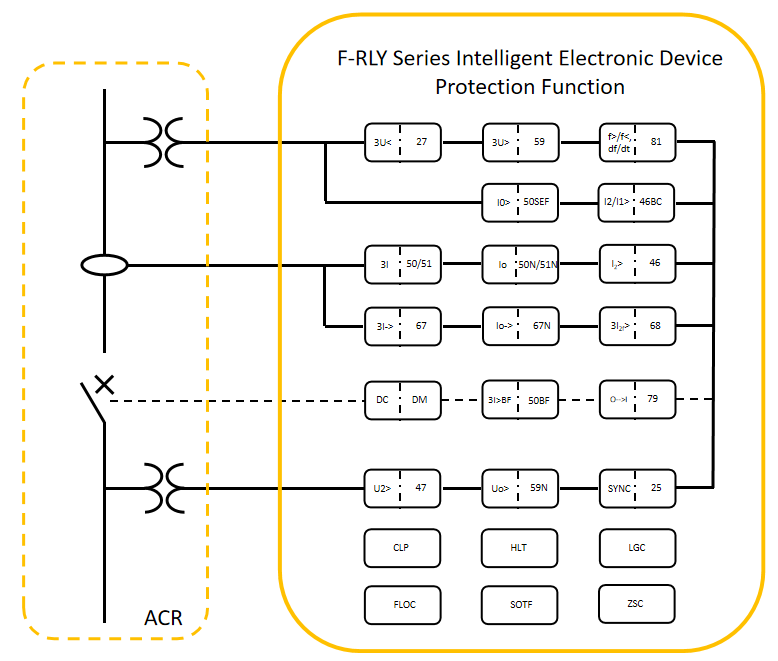

Protección potente

Realiza múltiples funciones de protección para líneas aéreas, admite curvas de tiempo definido (DT), 28 curvas de tiempo inverso de mínima intensidad definida (IDMT) y curvas definidas por el usuario. Cumple con las normas IEC y ANSI y satisface las diversas necesidades de los clientes.

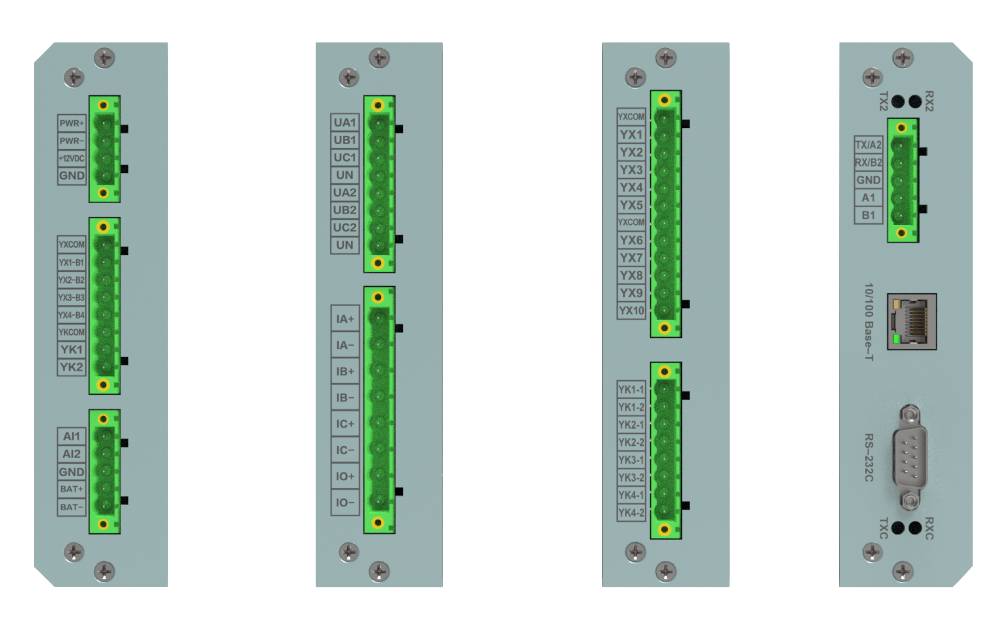

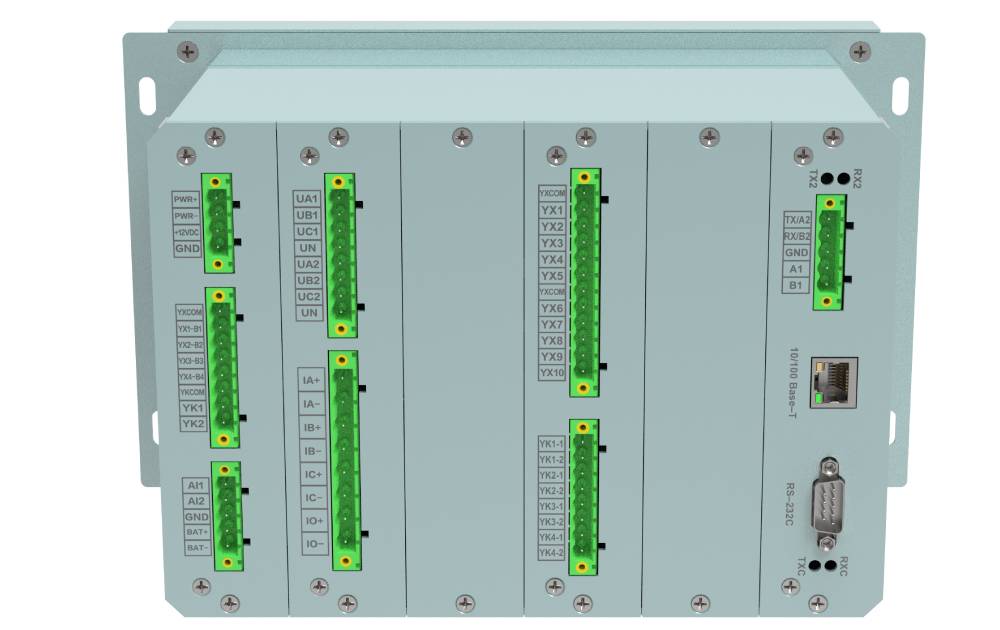

Designación modular

Gracias al diseño modular, la alimentación, el control, la medición y la comunicación se implementan mediante tarjetas independientes. Esto facilita la ampliación y sustitución de las tarjetas directamente en las instalaciones del cliente, reduciendo los costes y el tiempo de mantenimiento.

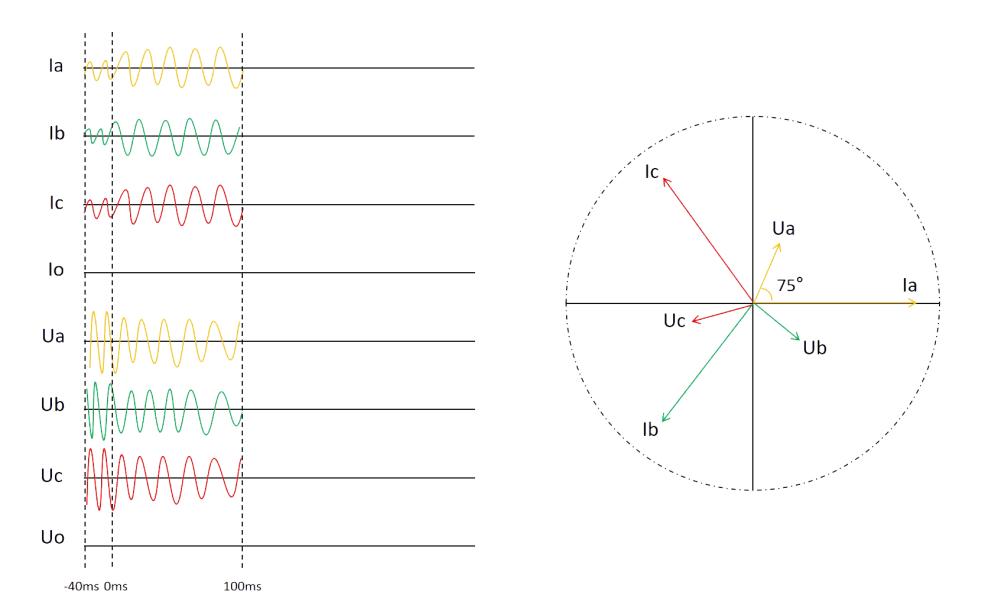

Registro de fallas

Admite el registro de hasta 10 eventos de falla, con una duración máxima de 10 s por evento y una tasa de almacenamiento de 128 muestras por ciclo de la frecuencia fundamental. Puede almacenar hasta 100 formas de onda de falla, facilitando el análisis detallado de las causas de las fallas y la identificación de su causa raíz para una resolución eficaz del problema.

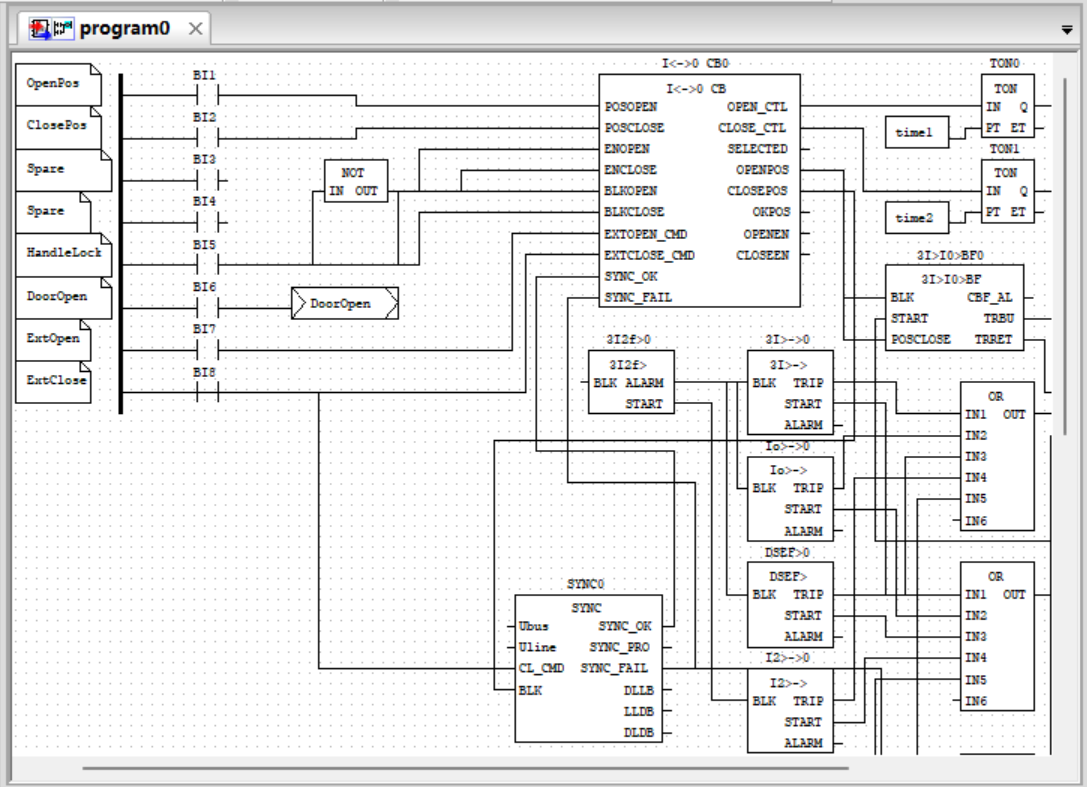

Lógica programable

Permite crear funciones mediante diagramas de bloques de entrada, salida, protección y control, y se utiliza para ejecutar las lógicas requeridas por los usuarios. A través de la herramienta de lógica programable, se pueden implementar diversas funciones, como entrada de señales, salida de comandos, soluciones de automatización de distribución (DA), enclavamientos y LED programables. La lógica programable cumple con la norma IEC 61131-3.

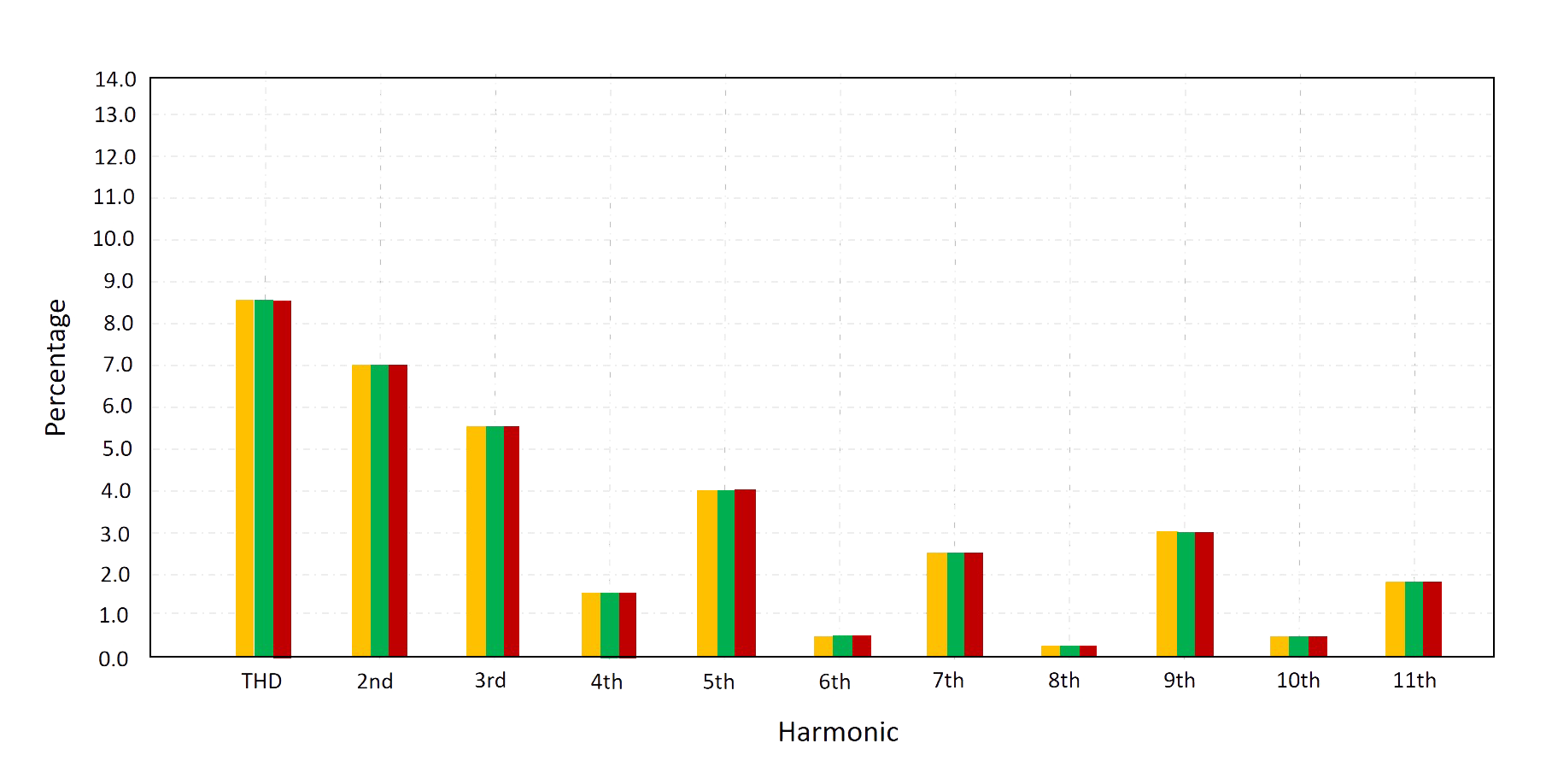

Soporte para el análisis de calidad de potencia

Permite consultar en tiempo real la proporción de los componentes armónicos de hasta 16 magnitudes analógicas, tales como corriente, tensión, potencia activa, potencia reactiva y potencia aparente. Además, puede calcular hasta 11 armónicos, satisfaciendo así las exigencias de los clientes en cuanto a una electricidad de alta calidad.

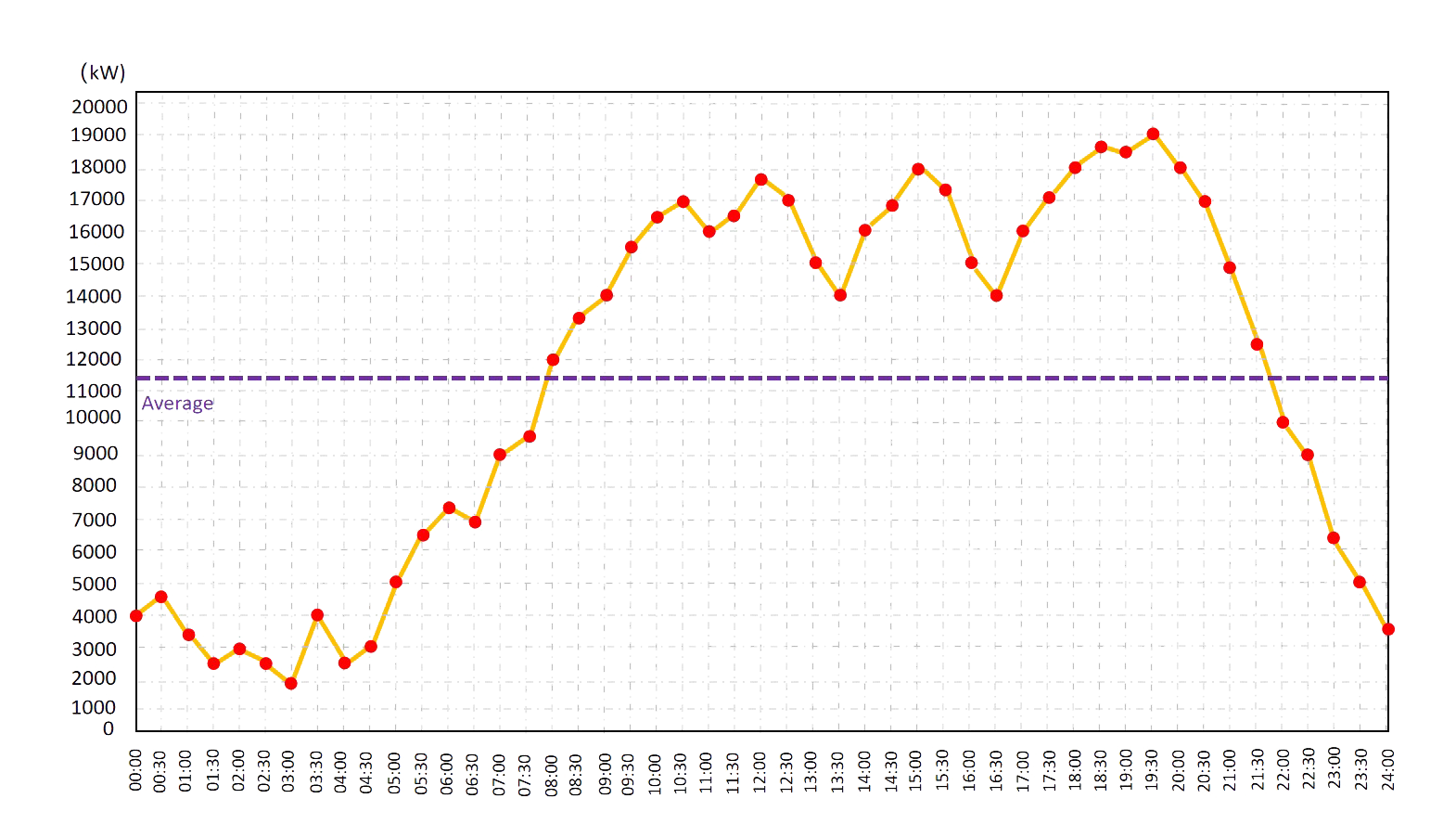

Función de perfil de carga

Admite la función de perfil de carga, que permite consultar la curva histórica de 10 magnitudes analógicas, con una escala mínima de 1 minuto y hasta 30 días de datos históricos, facilitando el seguimiento y almacenamiento de los datos.

Technical Parameter

Descripción Técnica:

Parámetro	F-RLY200

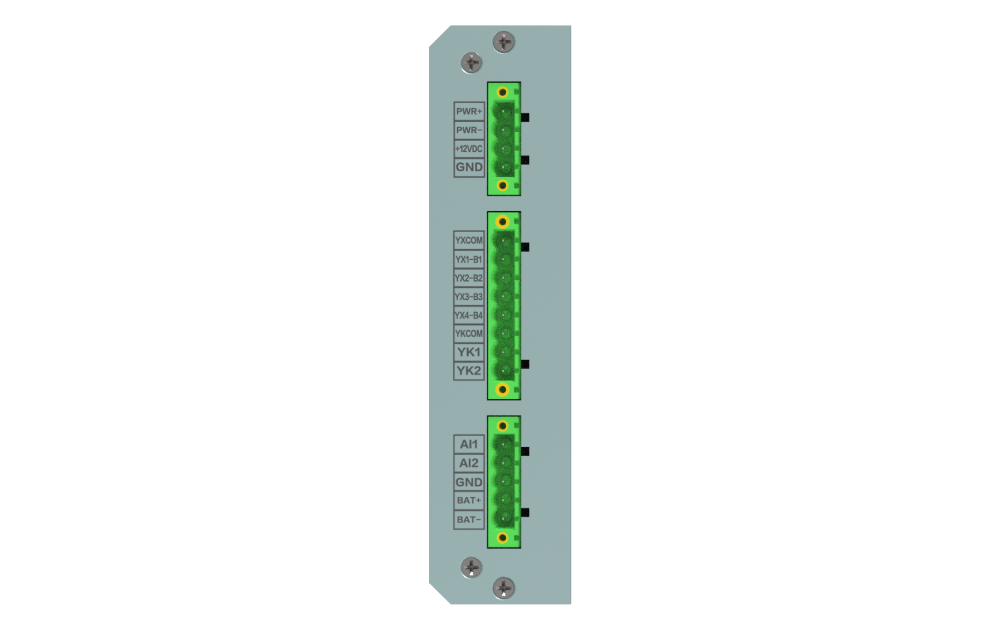

Rango de fuente de alimentación	24 V DC (18 … 29 VDC)
Consumo máximo de potencia	<10 W
Frecuencia nominal	50/60 Hz

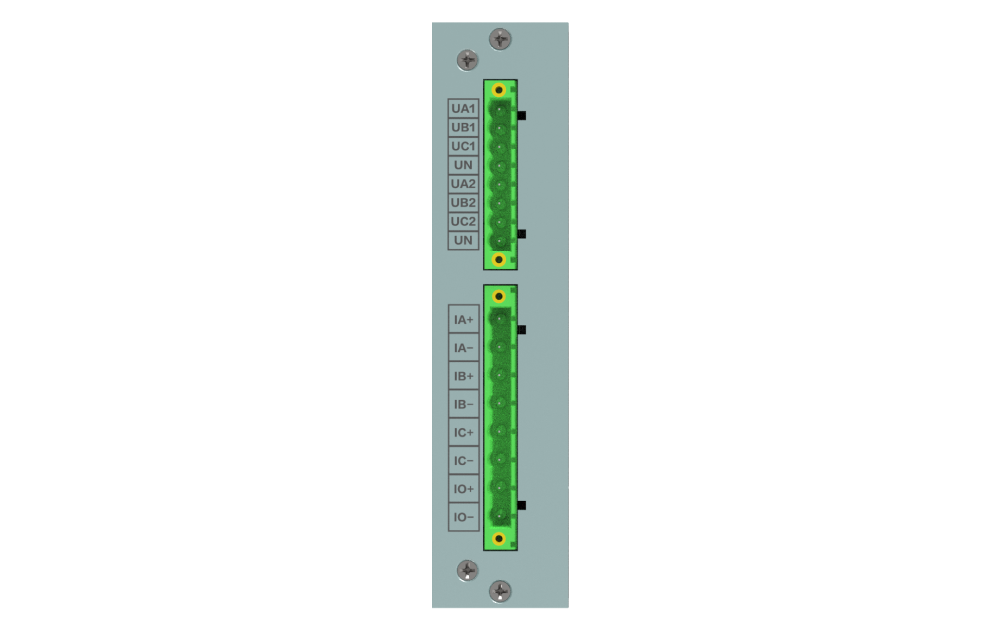

Entrada analógica	4I+6Us
Relación de entrada del transformador de corriente (TC)	1/5A⁽¹⁾
Rango de entrada del sensor de tensión	0~8 V RMS (la entrada está optimizada para una tensión de fase secundaria nominal de 4 V RMS).

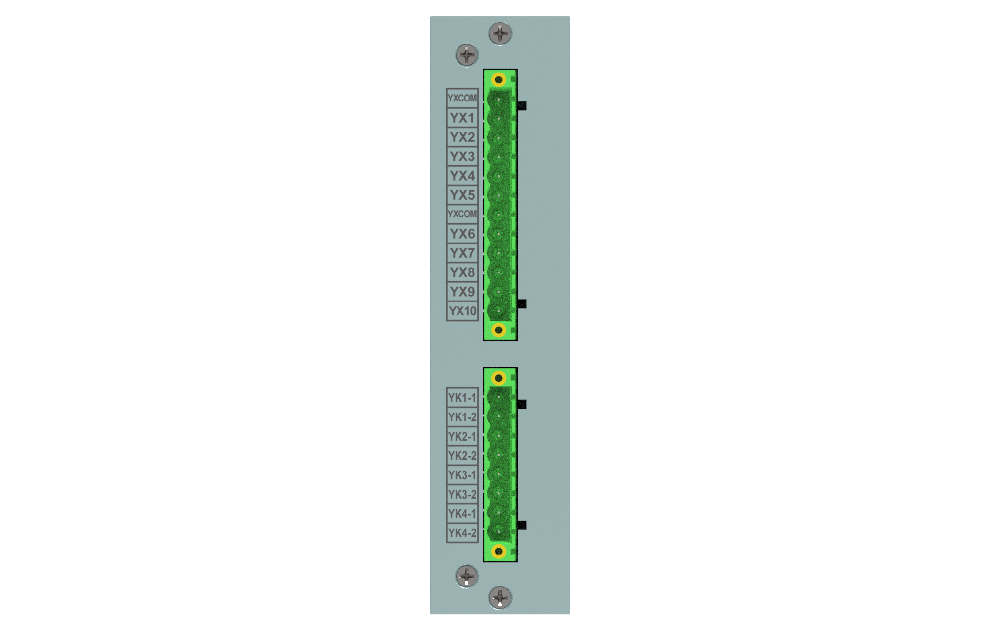

Entrada/Salida binaria	10BI/4BO⁽²⁾
Entarda binaria de tensión naminal	24 V DC
Tensión umbral de entrada binaria	>18 V DC
Tiempo de respuesta de la entrada binaria	<20 ms
Tensión nominal de salida binaria	250 V AC
Entradas RTD/mA (resistencia detectora de temperatura / corriente analógica)	4-20mA

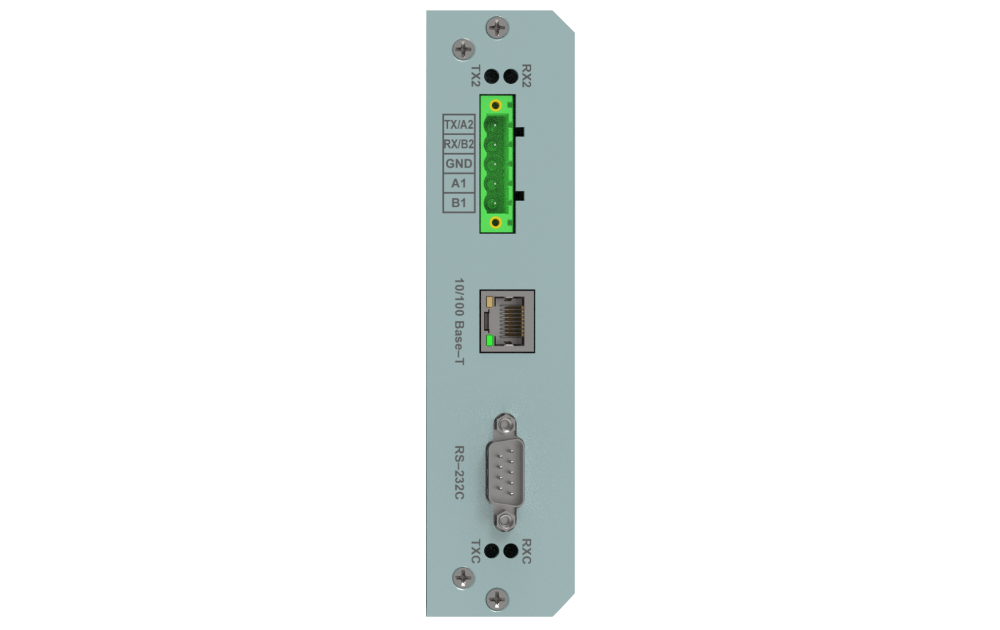

Puerto de depuración en el panel frontal	Puerto Ethernet RJ45 / puerto USB tipo B
Puerto de comunicación serie en el panel posterior	Puerto serie RS232 y RS232/485
Puerto de comunicación Ethernet en el panel posterior	Puerto Ethernet RJ45
Protocolo de comunicación	IEC101/104, DNP3.0,MODBUS
Operation temperature range	-40°C..+70°C
Storage temperature range	-40°C...+85°C
Grado de protección	Panel frontal: IP54, Panel posterior: IP20
Dimensión	253172167 mm
Peso	3.5 kg
