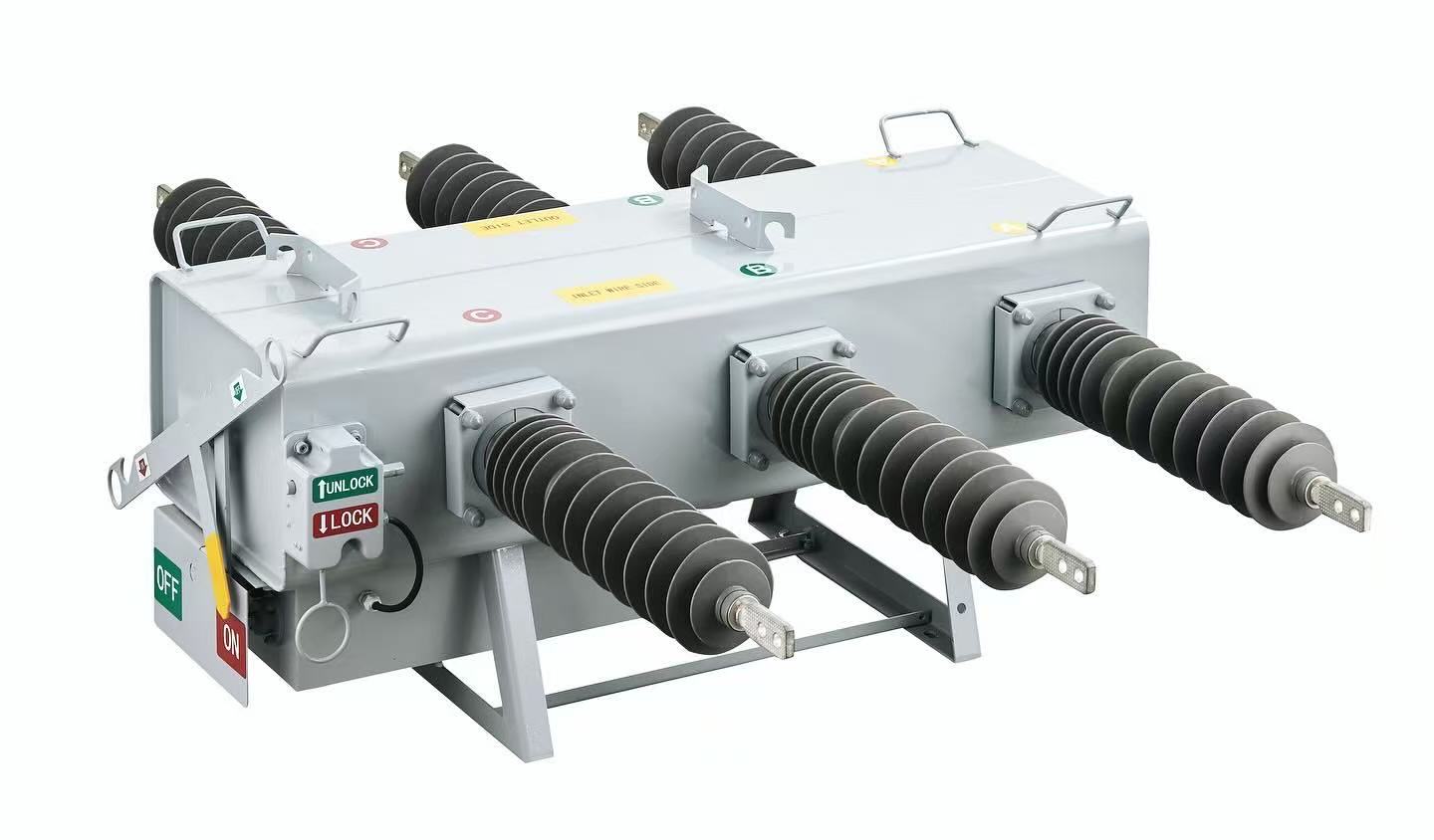

Seccionador bajo carga F-LBS36

Overview

El seccionador bajo carga (LBS) de 36 kV es un equipo de maniobra exterior inteligente diseñado para redes de distribución eléctrica de media tensión. Proporciona funciones fiables de maniobra de carga, aislamiento y puesta a tierra, garantizando un funcionamiento seguro y estable de los sistemas eléctricos. Instalado en líneas aéreas o celdas de anillo (RMU), permite un aislamiento preciso de fallas y una rápida restauración del suministro eléctrico, contribuyendo a la automatización y eficiencia de las redes modernas de distribución.

Ofrece una maniobra de carga y un aislamiento fiables para redes de media tensión, cumpliendo con las normas IEC 62271-103 e IEEE C37.63.

Feature and Benefit

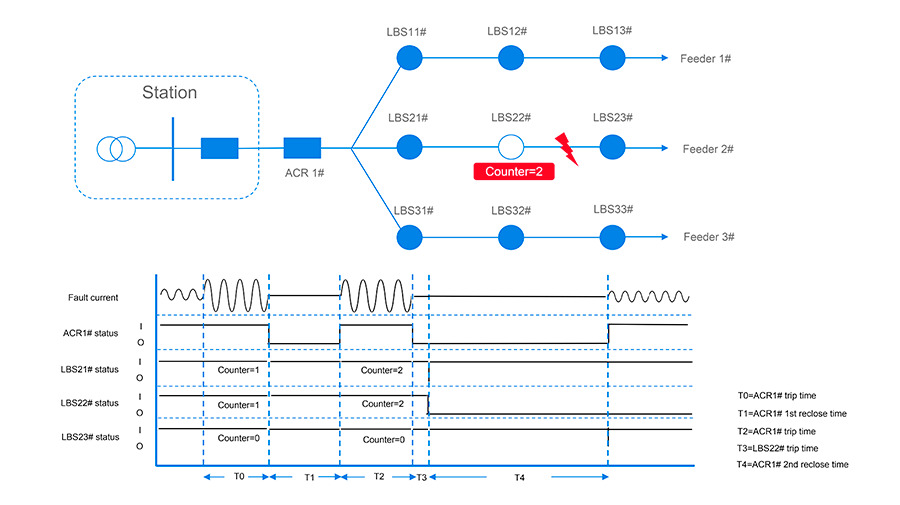

Soluciones avanzadas de automatización de distribución

Actúa como un dispositivo de segmentación para esquemas avanzados de automatización de redes de distribución, incluyendo soluciones basadas en corriente y tensión-tiempo. Se coordina con reconectadores o interruptores automáticos aguas arriba para aislar fallas y restablecer el suministro en zonas no afectadas.

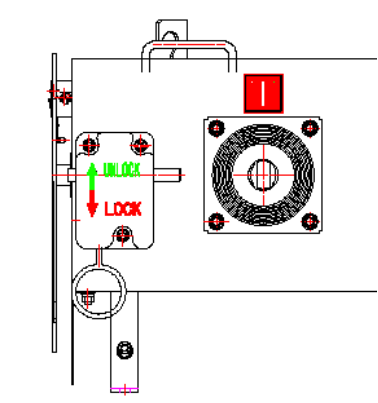

Dispositivo de bloqueo manual

El bloqueo se realiza durante operaciones sin tensión para evitar maniobras incorrectas del seccionador. Tire hacia abajo del dispositivo de bloqueo mecánico manual para bloquear el seccionador en posición "ON" u "OFF". Una vez finalizada la operación, empuje hacia arriba el dispositivo de bloqueo manual para liberar el mecanismo del seccionador, garantizando la fiabilidad y seguridad de la operación.

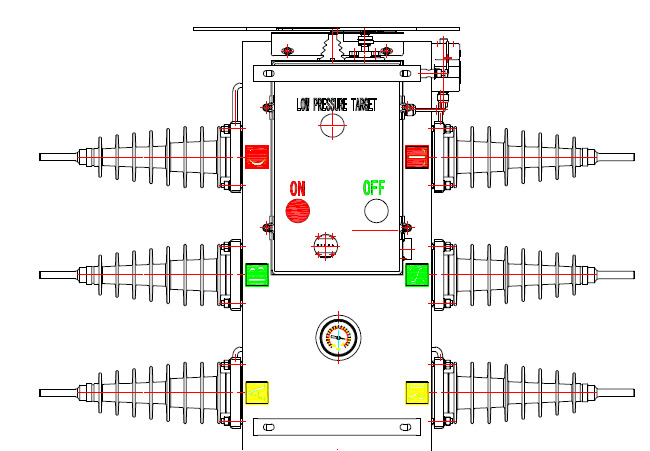

Dispositivo de baja presión de SF₆

Incorpora una alarma de baja presión de SF₆ y un dispositivo de bloqueo por baja presión. Cuando la presión del gas en el compartimento es inferior a 1,2 bar, el manómetro de gas y el interruptor de densidad activan respectivamente las alarmas local y remota; cuando la presión desciende por debajo de 1,1 bar, el dispositivo de bloqueo por baja presión impide directamente la maniobra de apertura, garantizando la seguridad del personal de operación.

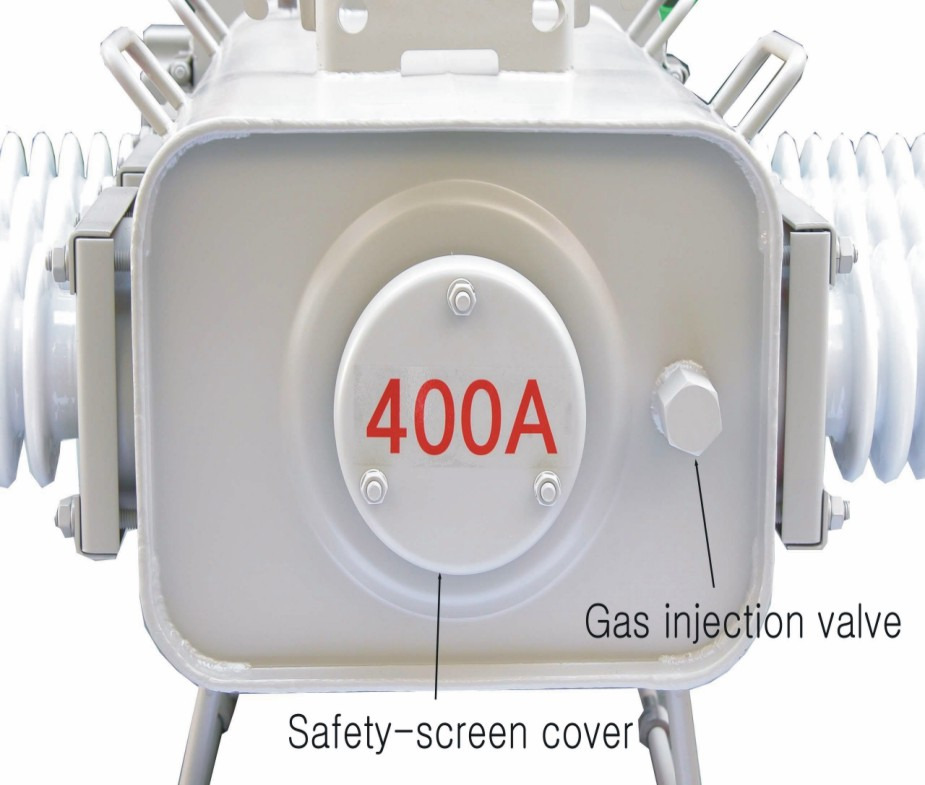

Dispositivo de alivio de sobrepresión

El dispositivo de alivio de presión de alta presión con protección antiexplosión está instalado en el lado opuesto de la maneta de accionamiento manual, evitando que la ruptura de la cubierta de alivio de presión pueda poner en peligro la seguridad del operador y del público.

Technical Parameter

Descripción técnica:

Parametro	F-LBS36
Tensión asignada (kV)	36
Tensión máxima (kV)	39.6
Tensión soportada a frecuencia industrial asignada (kV)	70/80
Tensión soportada al impulso tipo rayo asignada (kV)	170/195
Corriente normal asignada (A)	630(400)
Corriente de corte de cortocircuito asignada (kA)	20
Corriente de cierre en cortocircuito asignada (kA)	50
Corriente soportada de corta duración asignada (kA/s)	20/4
Corriente de corte de carga de cables asignada (A)	50
Corriente de corte de defecto a tierra asignada (A)	50
Medio de interrupción	SF6
Mecanismo de operación	Actuador de resorte
Aislador pasatapas	Epoxi / caucho de silicona
Durabilidad mecánica	5000 CO
Número de maniobras de corte con corriente asignada	E3（100CO 630A）
Fuga de gas SF₆ (anual)	≤0.5%
Nivel de contaminación	IV (31mm/kV)
Rango de temperatura ambiente (℃)	-40..+70
Altitud (m)	2000
Grado de protección	IP67
Norma de referencia	IEC 62271-103
