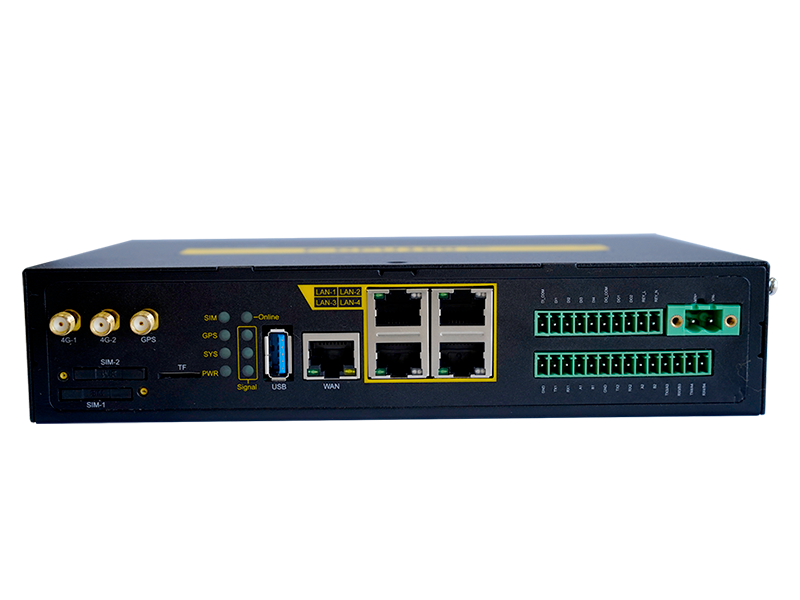

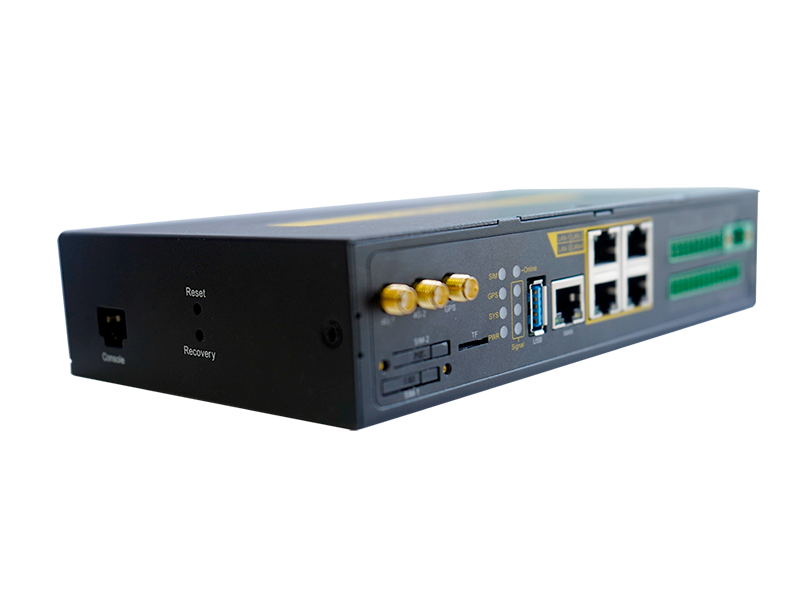

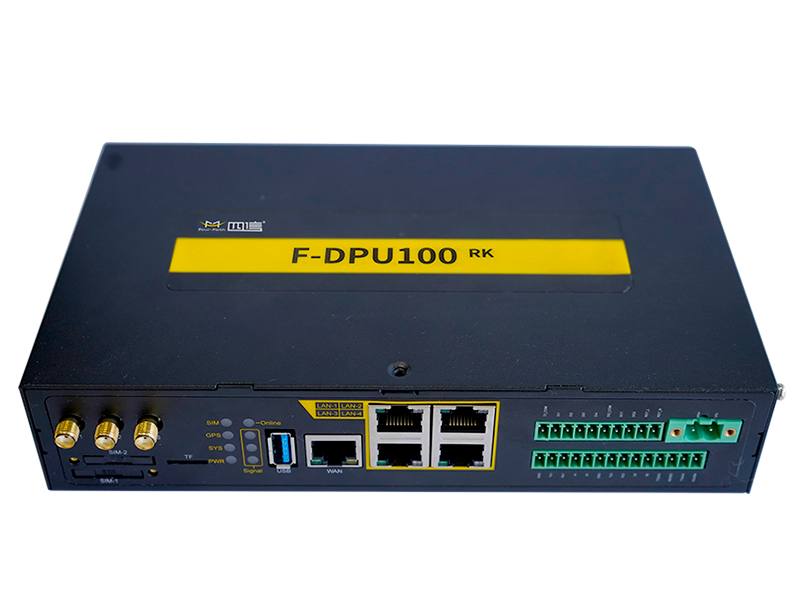

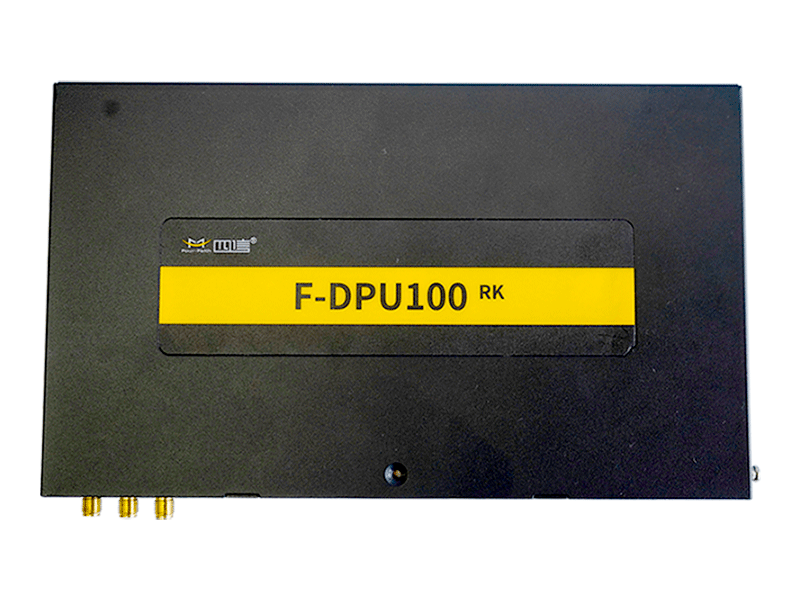

Gateway convertidor de protocolos F-DPU100-RK

Overview

El gateway convertidor de protocolos F-DPU100-RK ofrece funciones integrales de procesamiento de comunicaciones de datos, incluyendo interfaces como Ethernet, RS232 estándar, RS485 estándar y WiFi, para diferentes sistemas SCADA, dispositivos de protección eléctrica, equipos inteligentes y sistemas de gestión heterogéneos. Sus funciones principales incluyen el procesamiento de información ascendente y descendente, la conversión de diferentes protocolos y la transmisión de comunicaciones entre aplicaciones de sistemas y protocolos diversos.

Feature and Benefit

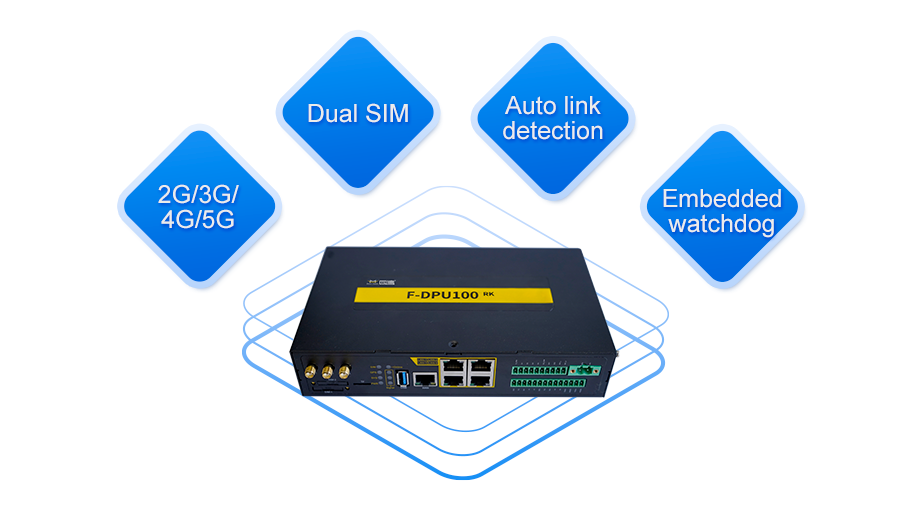

Conexión fiable

Ofrece múltiples vías de acceso a Internet, incluyendo 2G, 3G, 4G, 5G y Ethernet. La función de conmutación por fallo con doble SIM permite al dispositivo cambiar automáticamente entre redes de diferentes operadores. La detección automática de enlace y el watchdog integrado garantizan una conexión siempre activa.

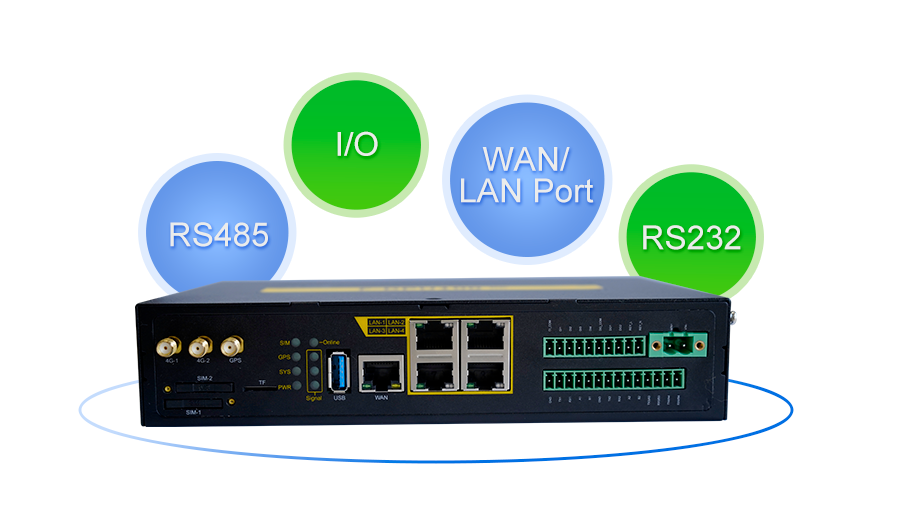

Múltiples interfaces para distintos dispositivos

Cuenta con 1 puerto WAN, 4 puertos LAN, RS232/RS485 y puertos IO, satisfaciendo los requisitos de conexión de diferentes dispositivos. Ofrece una amplia gama de tipos de interfaz para escenarios de aplicación multifuncionales, como redes inteligentes y distribución inteligente.

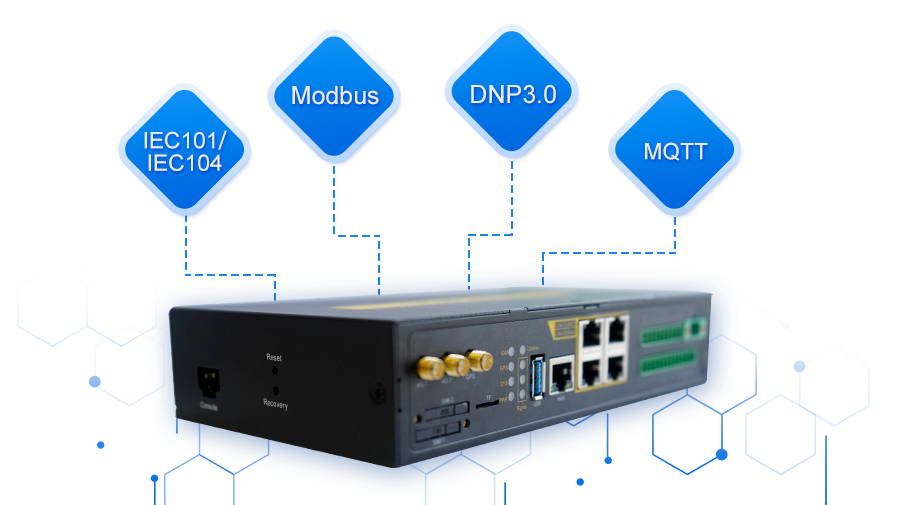

Variedad de protocolos

Compatible con los protocolos estándar Modbus RTU, Modbus TCP, IEC 60870-5-101, IEC 60870-5-104, DNP3.0, MQTT y otros, para satisfacer las necesidades de transmisión de diferentes proyectos inteligentes. Además, ofrece funciones de conversión de protocolos para sistemas SCADA, dispositivos de protección eléctrica, equipos inteligentes y sistemas de gestión heterogéneos, garantizando una transmisión fiable según los requisitos de cada aplicación.

Technical Parameter

Especificaciones de comunicación
Parámetro	Contenido
Módulo	Módulo inalámbrico de grado industrial (opcional: módulo simple o sin módulo)
Frecuencia	5G NR: n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 LTE:B1/B2/B3/B4(66)/B5(18/19/26)/B7/B8/B12(17)/B13/B14/B20/B25/B26/B28/B29/B30/B38/B39/B40/B41/B42/B43/ B46/ B48/B71
Velocidad de transferencia	5G NR(descarga 3,4Gbps，carga 350Mbps) FDD LTE(descarga100Mbps，carga 50Mbps) TDD LTE(descarga 68Mbps，carga 17Mbps) CDMA2000 1X EVDO Rev A (descarga 3,1Mbps，carga 1,8Mbps) WCDMA(descarga 42Mbps，carga 5,76Mbps) TD-SCDMA(descarga 4,2Mbps，carga 2,2Mbps)
Potencia	< 24dBm
Sensibilidad	<-109dBm

Interfaces
Parámetro	Contenido
WAN	1 puerto ETH 10/100/1000M, adaptación automática MDI/MDIX, protección ESD integrada de 1,5 KV
LAN	4 puertos ETH 10/100/1000M, adaptación automática MDI/MDIX, protección ESD integrada de 1,5 KV
Serie	2 × RS485, 2 × interfaz multiplexada RS232/RS485, protección de aislamiento electromagnético integrada de 1,5 KV. Bits de datos: 5, 6, 7, 8; Bits de parada: 1, 1,5 (opcional), 2; Paridad: sin paridad, par, impar, ESPACIO (opcional) y MARCA (opcional); Velocidad en baudios: 2400 ~ 115200 bps
Puertos IO	4 × DI, 2 × DO, 1 × RELÉ
Indicadores	"Intensidad de señal", "Alimentación", "Sistema", "En línea", "SIM", "GPS", "WAN" y "LAN"
Antena	Celular: 4 interfaces de antena SMA hembra estándar, impedancia característica de 50 ohmios
SIM/UIM	Interfaz estándar para tarjeta usuario tipo cajón, compatible con SIM/UIM de 1,8 V y 3 V, protección ESD integrada de 15 KV
Alimentación	Terminal de 2 pines con separación de 5,08 mm, alimentación CC de 12 V
USB	Interfaz USB 3.0 estándar, compatible con diversos dispositivos de almacenamiento USB; opción alternativa con tarjeta TF
Tarjeta TF	Interfaz estándar para tarjeta TF tipo elástica, compatible con diversas tarjetas TF; opción alternativa con USB

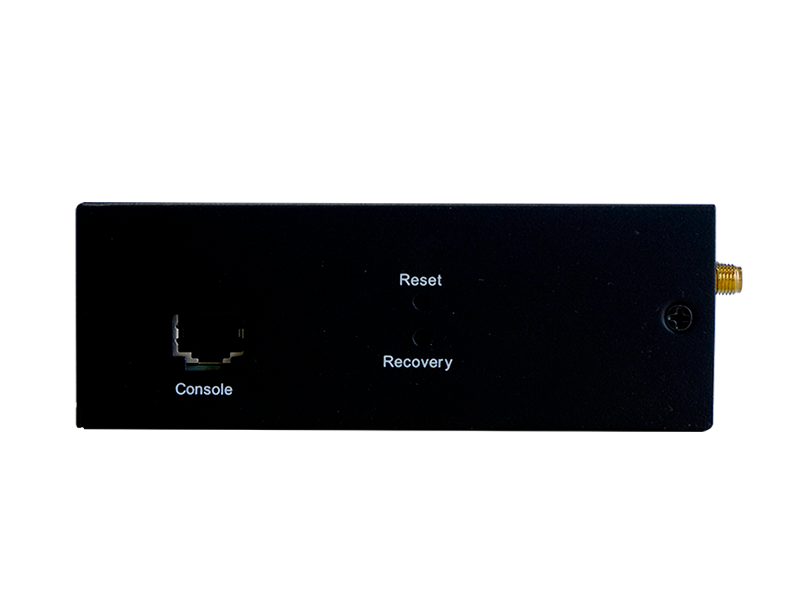

Botón de reinicio	Mediante este botón, la configuración de parámetros puede restaurarse a los valores de fábrica.

Propiedades físicas		Sistema hardware
Parámetro	Contenido	Parámetro	Contenido
Carcasa	Metálica, grado de protección IP30	CPU	Quad core de 64 bits Cortex-A55 a 2,0 GHz
Tamaño	20812444mm	FLASH	4GB LPDDR4 32GB FLASH
Peso	0,94kg	DDR3	Debian10

Alimentación		Otros
Parámetro	Contenido	Parámetro	Contenido
Estándar	CC 12V	Temperatura de operación	-35~+75ºC
Rango	CC 9~24V	Temperatura de almacenamiento	-10~+80ºC
Potencia nominal	36W	Humedad relativa	40%~90% (Sin condensación)
