Módem IP industrial F2X14-DK

Overview

El módem IP industrial F2X14-DK V3 es un terminal de datos inalámbrico para IoT, que se conecta a equipos terminales a través de un puerto RS232 o RS485 y utiliza redes 2G/3G/4G para ofrecer transmisión de datos inalámbrica. Este módem ha sido ampliamente adoptado en aplicaciones M2M dentro del ecosistema de IoT, incluyendo subestaciones inteligentes, redes de distribución inteligentes, medidores inteligentes de energía, terminales interactivos inteligentes, electrodomésticos inteligentes, edificios inteligentes, redes urbanas inteligentes y otras infraestructuras de redes inteligentes.

Feature and Benefit

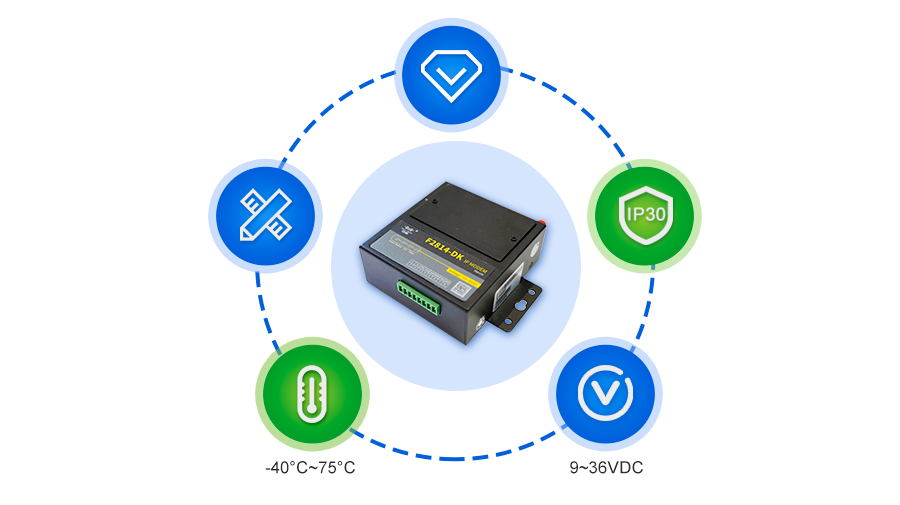

Estándar y fácil de usar

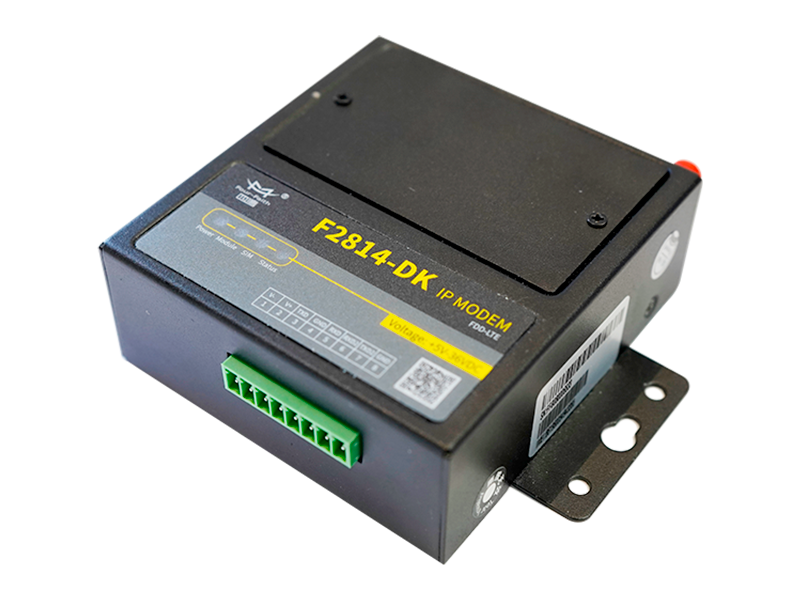

Diseño industrial, carcasa metálica, grado de protección IP30, tamaño reducido y fácil instalación;

Compatible con montaje en riel y montaje mural;

Dispone de interfaz serie estándar RS232/485, apta para la conexión con diversos dispositivos serie;

Amplio rango de temperatura de funcionamiento: -40 °C ~ +75 °C;

Amplio rango de tensión de entrada: 9 ~ 36 VCC.

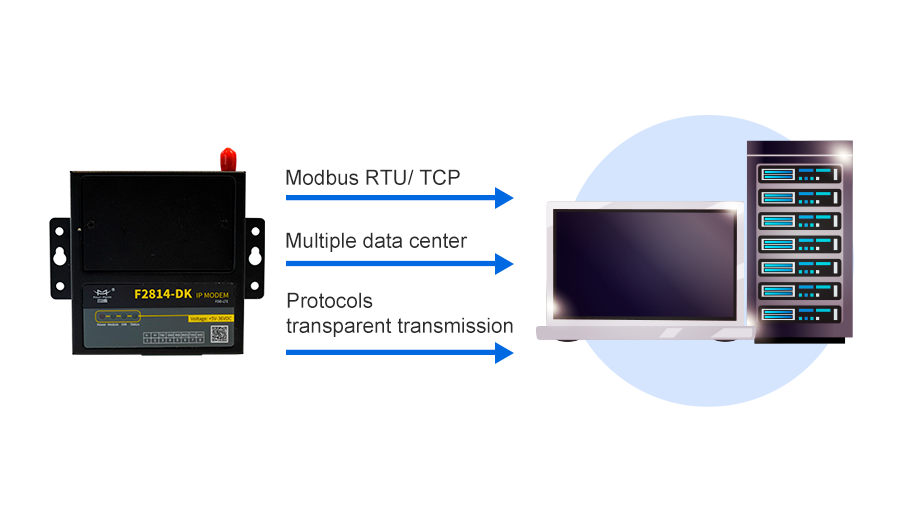

Alto rendimiento

Compatible con transmisión transparente de los protocolos Modbus RTU, Modbus TCP, IEC 60870-5-101 e IEC 60870-5-104;

Compatible con protocolos TCP/UDP en modo transparente;

Admite múltiples centros de datos, pudiendo soportar de 1 a 5 centros simultáneamente;

Admite transmisión de respaldo con doble centro de datos y transmisión síncrona con múltiples centros de datos.

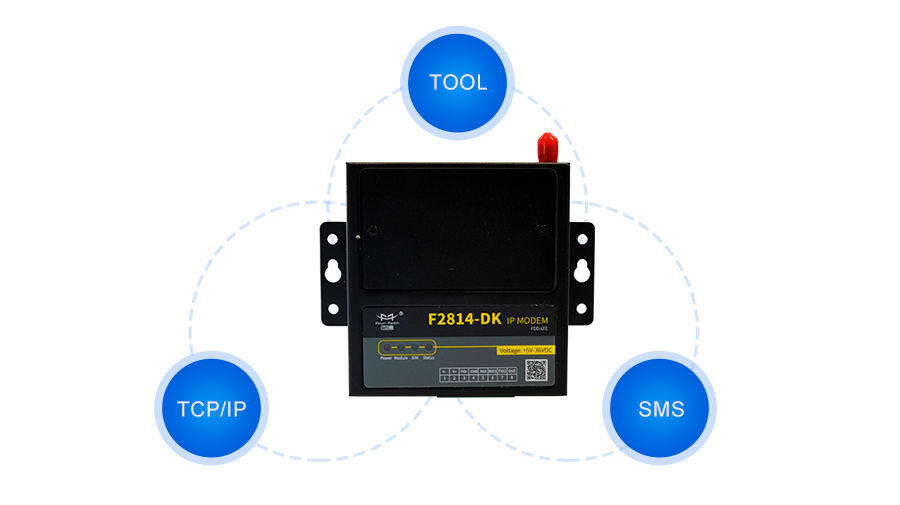

Gestión sencilla y flexible

Compatible con configuración mediante software de escritorio, actualización, configuración y visualización de registros a través del puerto serie;

Compatible con configuración remota vía TCP/IP y actualización remota;

Compatible con configuración remota mediante comandos AT por SMS.

Technical Parameter

Parámetros inalámbricos
Parámetros	Contenido
Frecuencia	LTE FDD 2600/2100/1800/900/800MHz, 700/1700/2100MHz(opcional) DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/900/2100MHz,800/850/1900/2100MHz(opcional) EDGE/GPRS/GSM 850/900/1800/1900MHz
Velocidad de transferencia	LTE FDD：descarga 100Mbps，carga 50Mbps DC-HSPA+：descarga 42Mpbs，carga 5.,76 Mbps HSPA+：descarga 21Mpbs，carga 5,76 Mbps HSDPA：descarga 7,2Mbps ，HSUPA：carga 5,76Mbps UMTS：384Kbps
Potencia	<23dBm
Sensibilidad	<-97dBm

Interfaces
Parámetros	Contenido
Interfaz de datos serie	Puerto 1: RS232 Puerto 2: RS232 (estándar) / RS485 (opcional) Tipo de conexión serie: interfaz terminal Bit de parada: 1, 2 Paridad: sin paridad, paridad impar, paridad par Velocidad en baudios: 300 ~ 115200 bps
Antena	Conector SMA estándar hembra, interfaz de antena, impedancia característica de 50 Ω.

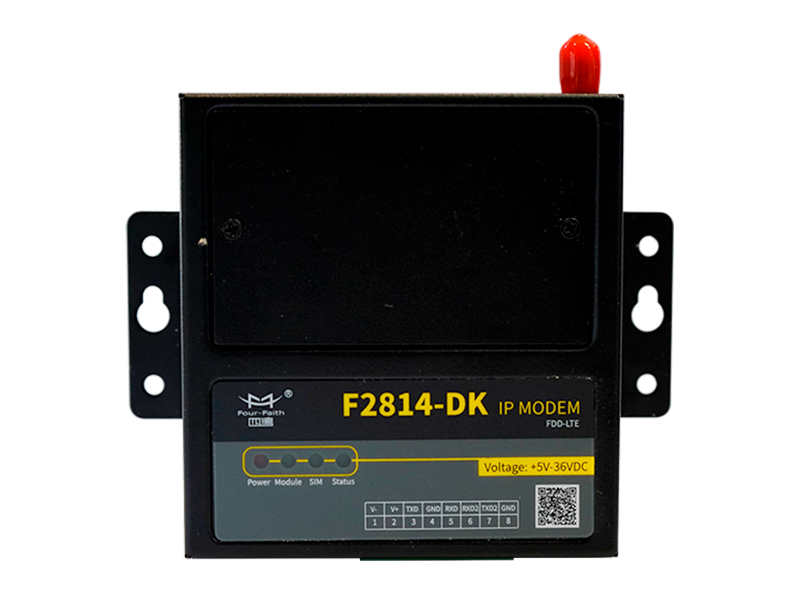

Indicadores	Alimentación、Módulo、SIM、LED de estado

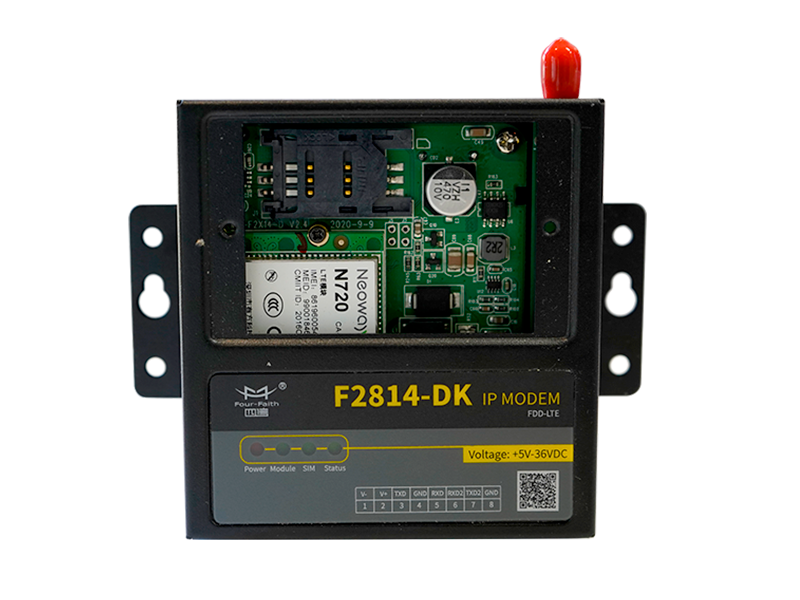

SIM/UIM	Interfaz estándar para ranura de tarjeta tipo flip, compatible con SIM/UIM de 1,8 V y 3 V.

Características físicas
Parámetros	Contenido
Carcasa	IP30
Método de instalación	Placa de fijación/Carril DIN
Tamaño	110x85x32mm
Peso	aproximadamente 290g

Alimentación		Otros
Parámetros	Contenido	Parámetros	Contenido
Estándar	CC 12V/1A	Temperatura de operación	-40~+75ºC
Rango	CC 9~36V	Temperatura de almacenamiento	-40~+85ºC
		Humedad relativa	95% (Sin condensación)
