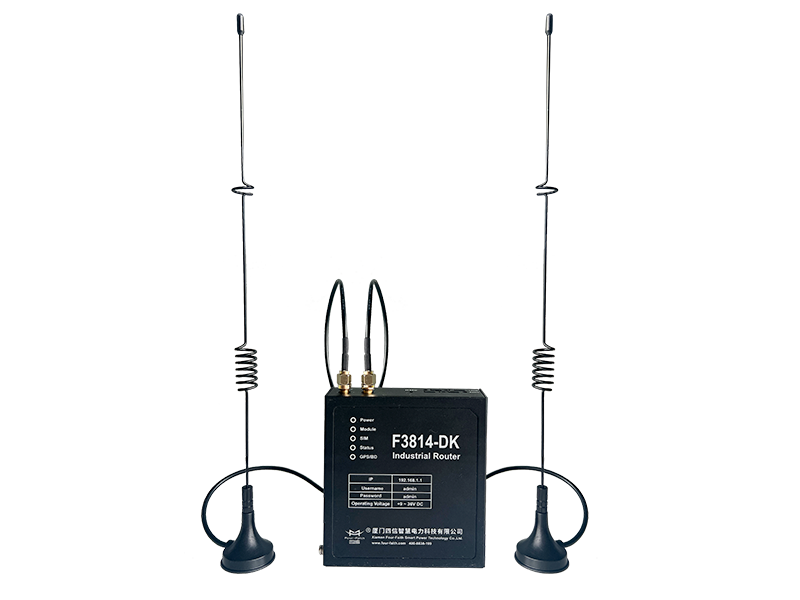

Router inalámbrico industrial F3X14-DK

Overview

El router inalámbrico industrial F3X14-DK es un router de comunicación IoT que utiliza redes celulares públicas 2,5G/3G/4G/5G para ofrecer transmisión inalámbrica de datos a larga distancia. Su diseño industrial proporciona una transmisión fiable para redes inteligentes y aplicaciones de automatización industrial y eléctrica.

Feature and Benefit

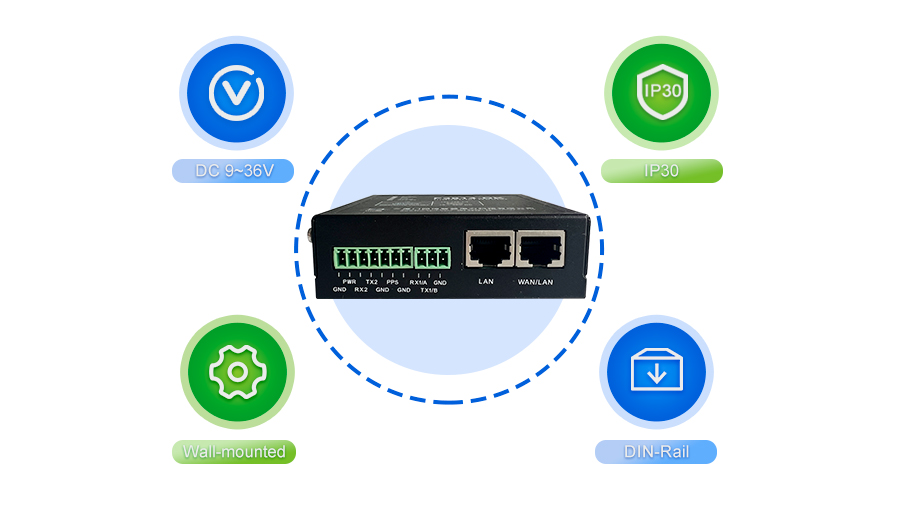

Aplicación del diseño industrial

Carcasa metálica, grado de protección IP30 y aislamiento de seguridad del sistema, especialmente adecuada para aplicaciones de control industrial;
Amplio rango de alimentación (CC 9~36 V), opcionalmente CC 9~60 V;

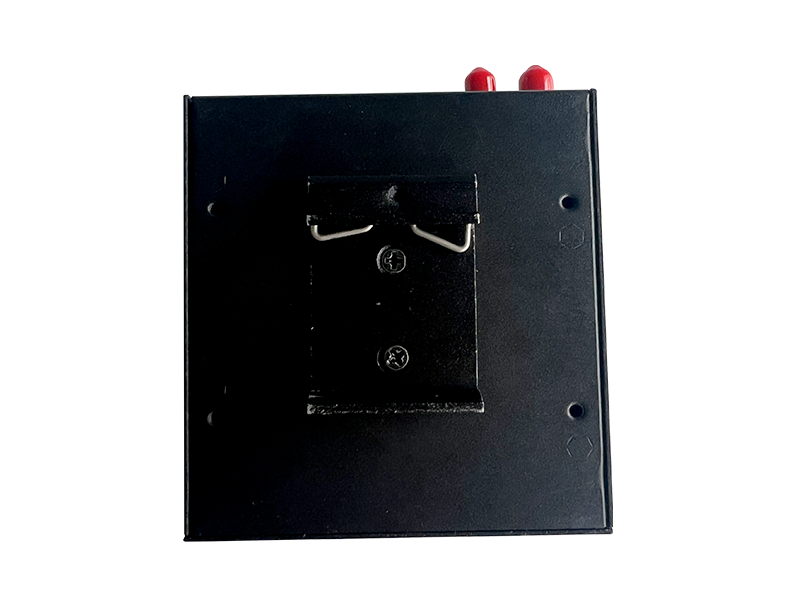

Diseño compacto, admite instalación en pared y en carril DIN, facilita la instalación y satisface las necesidades de la mayoría de los entornos industriales.

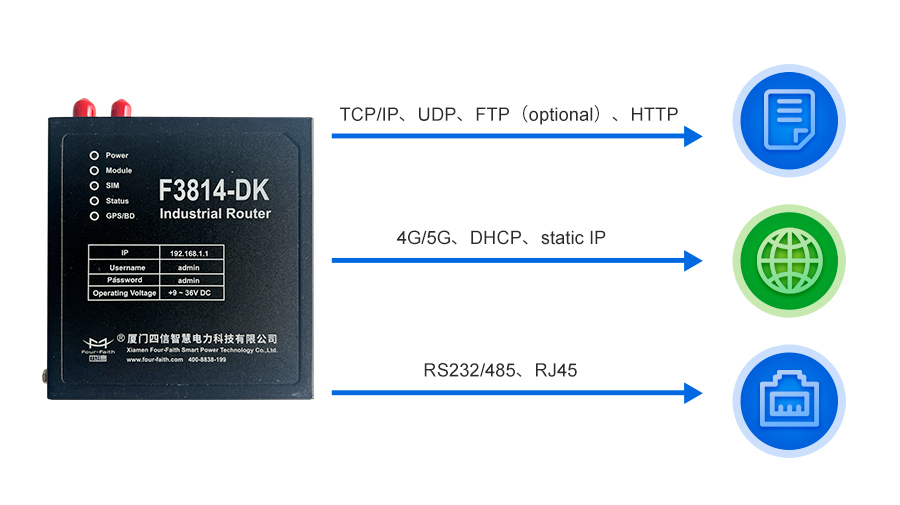

Funciones avanzadas

Protocolo: Admite TCP/IP, UDP, FTP (opcional), HTTP y otros protocolos de red;
Red: Admite redes celulares 4G/5G, DHCP, IP estática y otros métodos de acceso a Internet, proporcionando una transmisión de datos fiable;

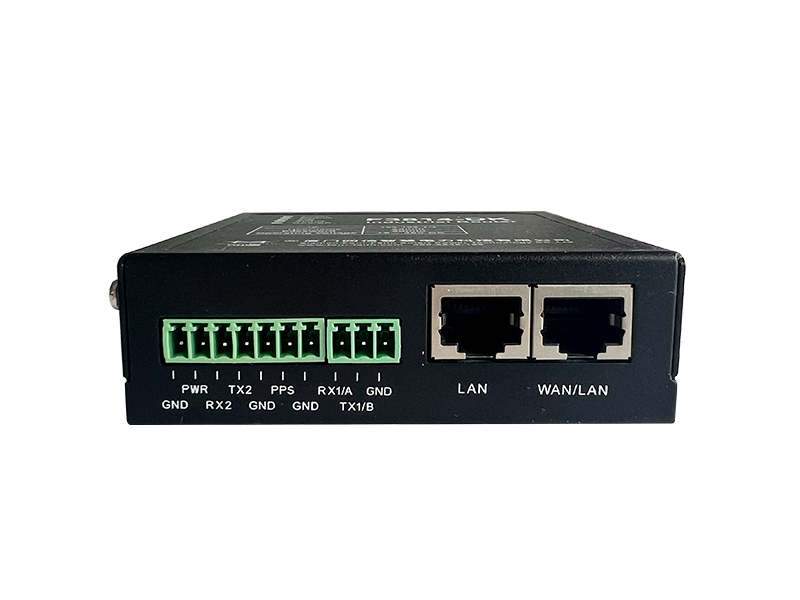

Interfaces: Amplia variedad de interfaces, incluidos RS232/485 y puertos RJ45, para conectar diversos dispositivos.
Gestión diversificada de dispositivos

Compatible con la gestión de inicio de sesión local y remoto a través de la web, cumpliendo con los requisitos de los protocolos estándar HTTP(S);
Soporta métodos de gestión como Telnet remoto, SNMP, SSH y Syslog para facilitar el mantenimiento en sitio de los equipos;

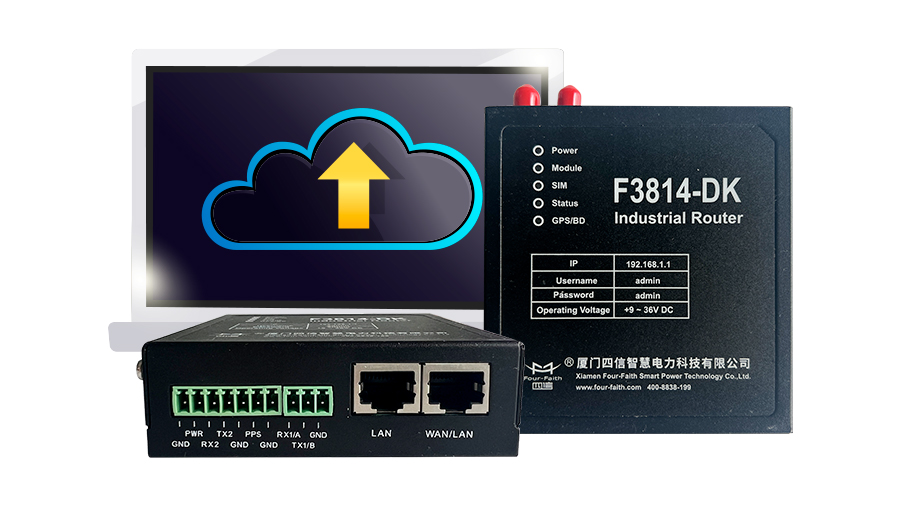

Ofrece funciones de actualización y configuración remotas, proporcionando una garantía fiable para la operación segura de los equipos.

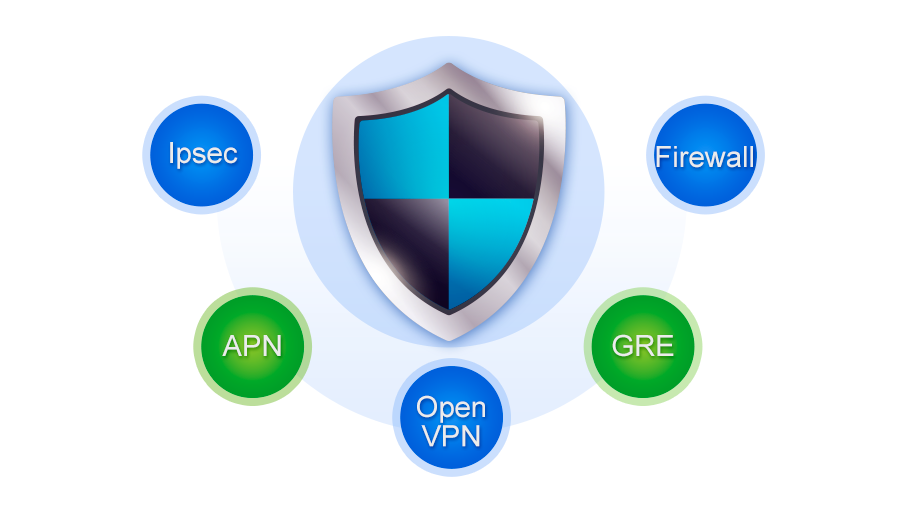

Seguridad de datos

Una estrategia de seguridad multinivel protege los datos sensibles y las redes críticas para el negocio frente a ataques, proporcionando un entorno de red seguro y fiable. Soporta múltiples conexiones de túneles VPN y funciones de firewall para aislar eficazmente los datos de ataques, además de contar con gestión de permisos de dispositivos para garantizar un acceso seguro a los clientes.

Technical Parameter

Especificaciones de red celular
Parámetro	Contenido
Módulo	Módulo inalámbrico de grado industrial
Frecuencia	5G NR: n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 LTE:B1/B2/B3/B4(66)/B5(18/19/26)/B7/B8/B12(17)/B13/B14 /B20/B25/B26/B28/B29/B30/B38/B39/B40/B41/B42/B43/ B46/ B48/B71
Velocidad de transmisión	5G NR: tasa de descarga 100 Mbps, tasa de carga 100 Mbps LTE FDD: tasa de descarga 100 Mbps, tasa de carga 40 Mbps DC-HSPA+: tasa de descarga 42 Mbps, tasa de carga 5,76 Mbps HSPA+: tasa de descarga 21 Mbps, tasa de carga 5,76 Mbps HSDPA: tasa de descarga 7,2 Mbps, HSUPA: tasa de carga 5,76 Mbps
	UMTS：384Kbps
Potencia	< 23dBm
Sensibilidad	<-97dBm

Parámetros GPS (opcional)
Parámetro	Contenido
Tipo de receptor	32 canales GPS L1，1575,42MHz；
Tasa de actualización de datos	1Hz
Precisión	GPS<2,5m CPE50% (campo abierto) SOLO GPS 3m CPE50% (campo abierto)
Captura	Arranque en frío: 32S Arranque en caliente: 1S Reinicio: 1S
Sensibilidad	Seguimiento: -160dBm Arranque en frío: -148dBm
Precisión de sincronización	20ns

Interfaces
Parámetro	Contenido
Ethernet	Ethernet 10/100M, conforme a la especificación Fast Ethernet; el puerto LAN y el puerto WAN son intercambiables.
Serie	1 puerto serie RS232 (configuración) 1 puerto serie RS232 (opcional con RS485) Los parámetros de comunicación son los siguientes: Bits de datos: 5, 6, 7, 8 bits Bits de parada: 1, 1,5 (opcional), 2 bits Paridad: sin paridad, par, impar Velocidad en baudios: 2400~115200bits/s

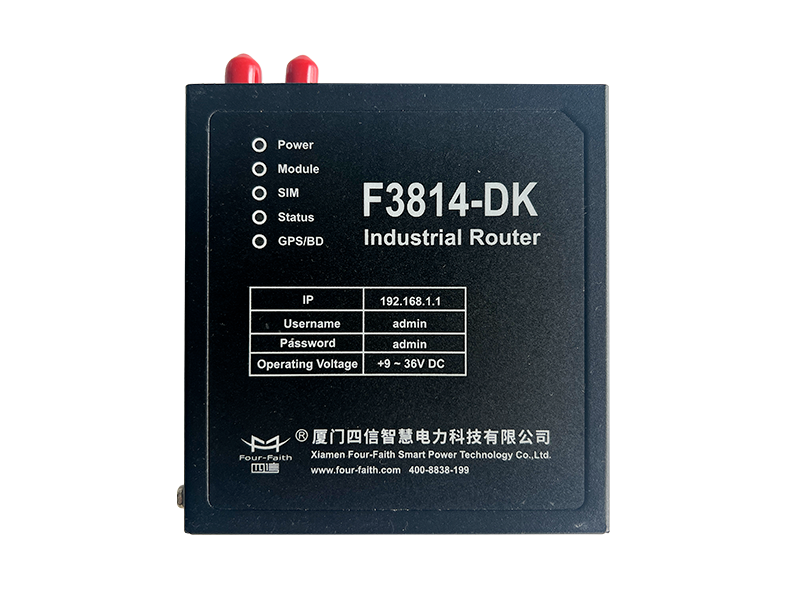

Indicadores	1 LED de alimentación (rojo), 1 LED de red (verde), 1 LED de SIM (verde), 1 LED de conexión en línea (verde), 1 LED de señal GPS (verde)

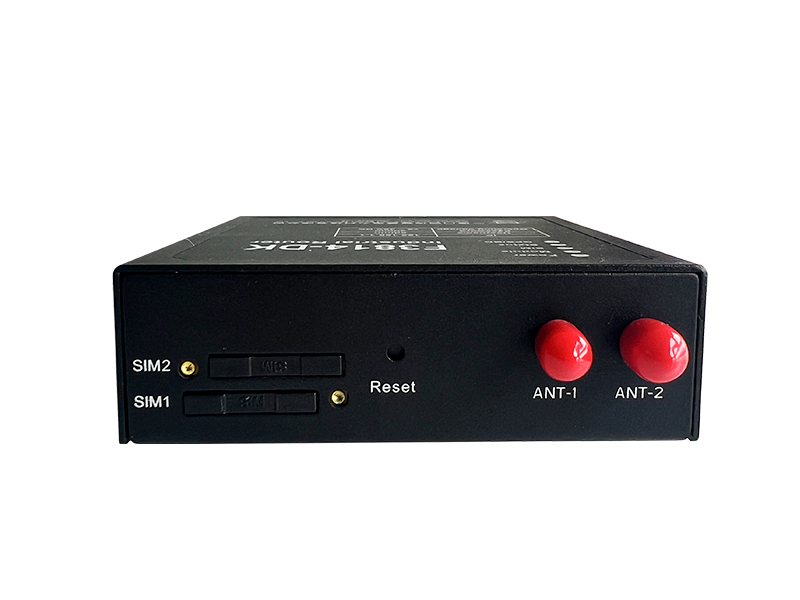

SIM/UIM	2 ranuras tipo cajón estándar, 1,8V/3V SIM/UIM, protección ESD de 15 KV
Alimentación	DC9~36V(Optional 9~60V)
Botón de reinicio	Mediante este botón, la configuración de parámetros puede restaurarse a los valores de fábrica

Physical Properties		Sistema de Hardware
Parámetro	Contenido	Parámetro	Contenido
Carcasa	Metálica, IP30	CPU	Procesador de comunicaciones de 32 bits, grado industrial
Tamaño	94 × 89 × 28 mm (sin incluir antena ni piezas de montaje)	FLASH	16MB (ampliable a 64MB)
Peso	310g	DDR3	64MB

Power Consumption		Others
Parámetro	Contenido	Parámetro	Contenido
En espera	95～135mA a 12VDC	Temperatura de operación	-35~+75ºC（-31~+167℉）
Comunicación	165～220mA a 12VDC	Temperatura de almacenamiento	-40~+85ºC（-40~+185℉）
		Humedad relativa	95% (sin condensación)
