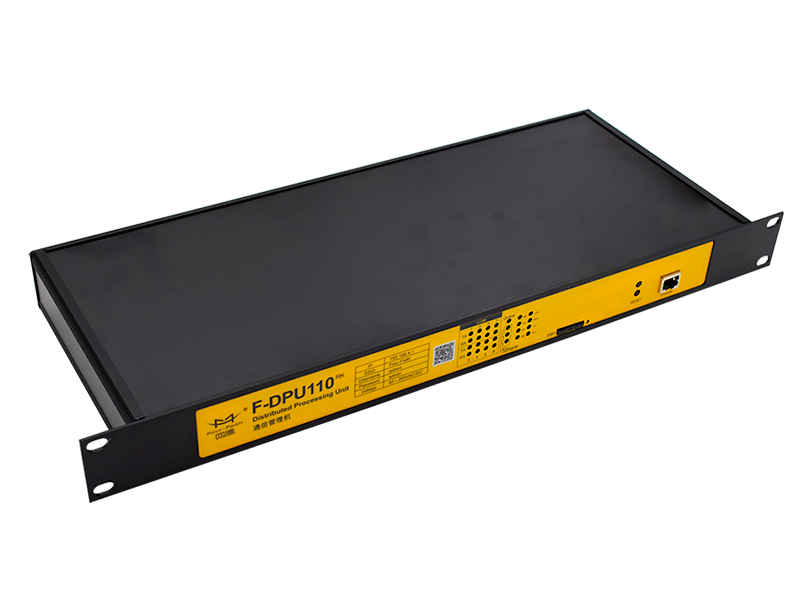

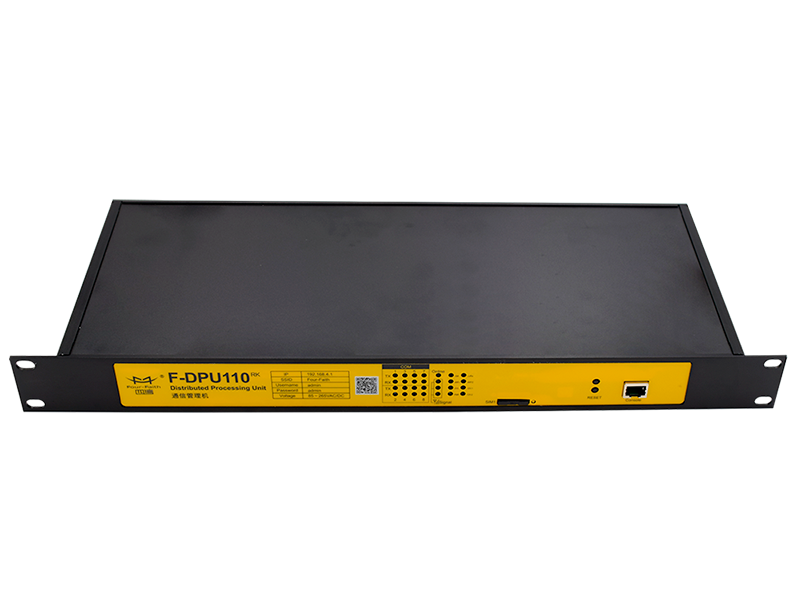

Gateway inteligente de protocolos F-DPU110-RK

Overview

El F-DPU110-RK es un gateway inteligente para gestión de comunicaciones, diseñado específicamente para el sector de IoT en el ámbito eléctrico. Este equipo integra en un solo producto tecnologías de vanguardia como 5G, computación en el borde, gestión de comunicaciones y conversión de protocolos, cubriendo así las funciones necesarias para un sistema de gestión IoT inteligente. El F-DPU110-RK es un componente clave de los estratos de "borde" y "terminal" en la arquitectura del sistema, y permite la colaboración nube-borde, la interacción borde-terminal, la descentralización de la capacidad de cómputo y la autonomía regional. Este gateway puede implementarse en redes inteligentes, IoT eléctrico, interconexión industrial y otros campos relacionados.

Feature and Benefit

Funciones avanzadas

Comunicación: compatible con 5G eMBB/uRLLC de alto ancho de banda y baja latencia, y conmutación entre 4G, 5G y redes cableadas;

Computación en el borde: soporta estrategias algorítmicas como autooptimización de operaciones personalizadas, análisis de salud de transformadores de distribución y control dinámico de anillo, entre otras;

Contenedor/APP: admite al menos 64 aplicaciones APP independientes.
Tecnología avanzada de comunicación 5G

Compatible con acceso a redes celulares 5G, ofreciendo alto ancho de banda y baja latencia para un mejor rendimiento del servicio. Impulsa a la industria de redes inteligentes, distribución inteligente y subestaciones inteligentes hacia la era de alta velocidad 5G.

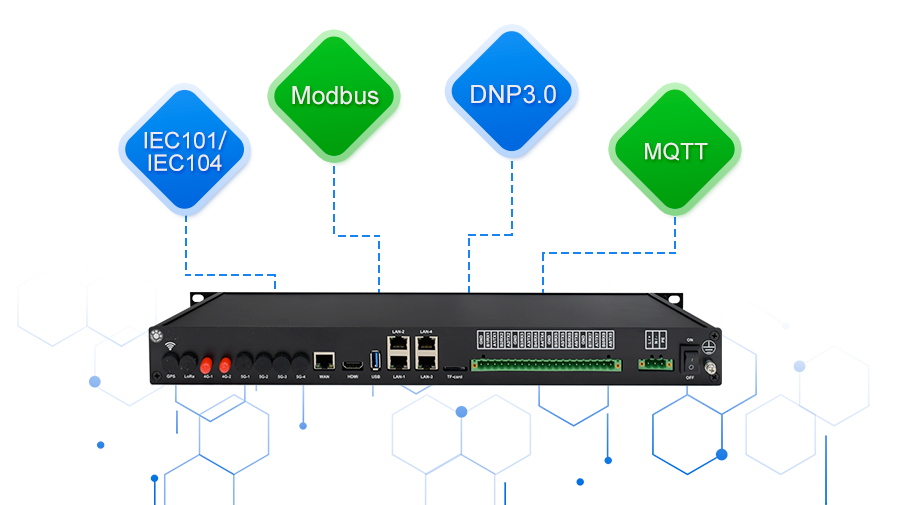

Variedad de protocolos

Compatible con los protocolos estándar Modbus RTU, Modbus TCP, IEC 60870-5-101, IEC 60870-5-104, DNP3.0, MQTT y otros, para satisfacer las necesidades de transmisión de diferentes proyectos inteligentes. Además, ofrece funciones de conversión de protocolos para sistemas SCADA, dispositivos de protección eléctrica, equipos inteligentes y sistemas de gestión heterogéneos, garantizando una transmisión fiable según los requisitos de cada aplicación.

Technical Parameter

Cellular Specification
Parámetro	Contenido
Módulo	Módulo inalámbrico de grado industrial. Nota: estándar con 1 tarjeta SIM, opcional con 2 tarjetas SIM.
Frecuencia	5G NR: n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 LTE:B1/B2/B3/B4(66)/B5(18/19/26)/B7/B8/B12(17)/B13/B14/B20/B25/B26/B28/B29/ B30/B38/B39/ B40/B41/B42/B43/ B46/ B48/B71
Velocidad de transferencia	5G NR(descarga 3,4 Gbps, carga 350 Mbps) FDD LTE(descarga 100Mbps，carga 50Mbps) TDD LTE(descarga 68Mbps，carga 17Mbps) CDMA2000 1X EVDO Rev A (descarga 3,1Mbps，carga 1,8Mbps) WCDMA(descarga 42Mbps，carga 5,76Mbps) TD-SCDMA(descarga 4,2Mbps，carga 2,2Mbps)
Potencia	< 23dBm
Sensibilidad	<-109dBm

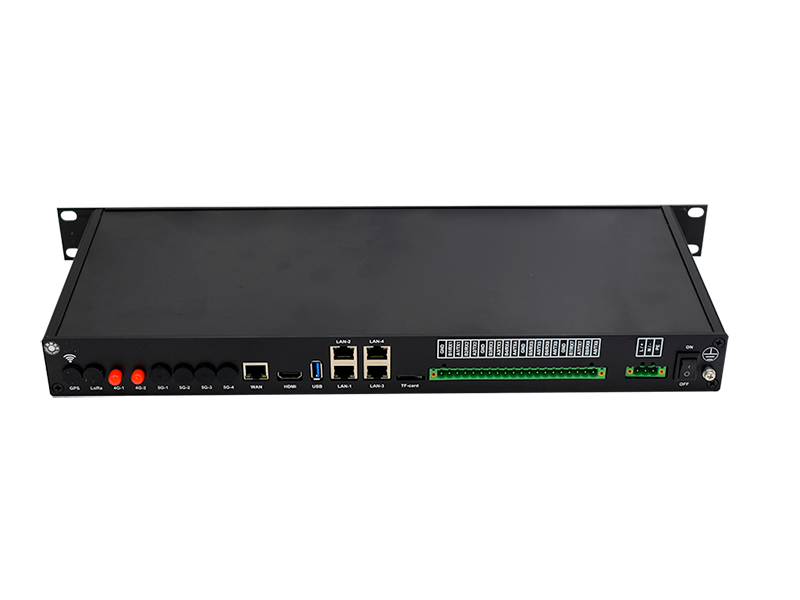

Interfaces
Parámetro	Contenido
WAN	1 puerto ETH 10/100/1000M, adaptación automática MDI/MDIX, protección ESD integrada de 1,5 KV
LAN	4 puertos ETH 10/100/1000M, adaptación automática MDI/MDIX, protección ESD integrada de 1,5 KV
Serie	8 × RS232 / RS485; Bits de datos: 5, 6, 7, 8; Bits de parada: 1, 1,5 (opcional), 2; Paridad: NINGUNA, IMPAR, PAR, ESPACIO (opcional) y MARCA (opcional); Velocidad en baudios: 2400 ~ 115200 bps
Indicadores	"Puerto serie", "Intensidad de señal", "Alimentación", "Sistema", "En línea", "SIM", "GPS", "LoRa", "WAN" y "LAN", entre otros.
Antena	Celular: 8 × SMA hembra, impedancia característica de 50 ohmios
SIM/UIM	Ranura tipo cajón estándar, SIM/UIM 1,8V/3V, protección ESD de 15 KV
Alimentación	Terminal de 3 pines con separación de 5,08 mm, alimentación CA 220 V
USB	Interfaz USB 3.0 estándar, compatible con diversos dispositivos de almacenamiento USB
Tarjeta TF	Interfaz estándar para tarjeta TF tipo elástica, compatible con diversas tarjetas TF
HDMI	Interfaz HDMI estándar
Botón de reinicio	Mediante este botón, la configuración de parámetros puede restaurarse a los valores de fábrica.

Propiedades físicas		Sistema hardware
Parámetro	Contenido	Parámetro	Contenido
Carcasa	Metálica, IP30	CPU	Quadnuclei de 64 bits Cortex-A55 a 2,0 GHz
Tamaño	482,6 × 180 × 44 mm	Almacenamiento	Flash 32G LPDDR4 4G
Peso	1,81kg	Sistema operativo	Debian10

Alimentación		Otros
Parámetro	Contenido	Parámetro	Contents
Estándar	CA 220V	Temperatura de operación	0 ~ +60 °C (versión estándar); -35 ~ +75 °C (versión industrial)
Rango	CA 100~265V	Temperatura de almacenamiento	-10~+85ºC
Potencia nominal	<46W(100Vca/240Vca)	Humedad relativa	95% (sin condensación)
