Unidades terminales remotas F-RLY600CR

Overview

Las unidades terminales remotas (RTU) se utilizan principalmente en celdas RMU (Ring Main Unit), centros de maniobra y subestaciones, donde supervisan los parámetros digitales y analógicos del campo y transmiten los datos a una estación maestra SCADA.

Está compuestas por múltiples tarjetas electrónicas, incluyendo unidad de procesamiento MCU con interfaces de comunicación, así como una o varias de las siguientes tarjetas: entradas analógicas (AI), entradas digitales (DI), salidas digitales (DO). Incorporan una pequeña base de datos para funciones de alarma, filtrado, tendencias y otros aplicaciones, junto con tareas básicas de control. Además, soportan el éstandar de programción IEC 61131-3 para controladores lógicos programables (PLC).

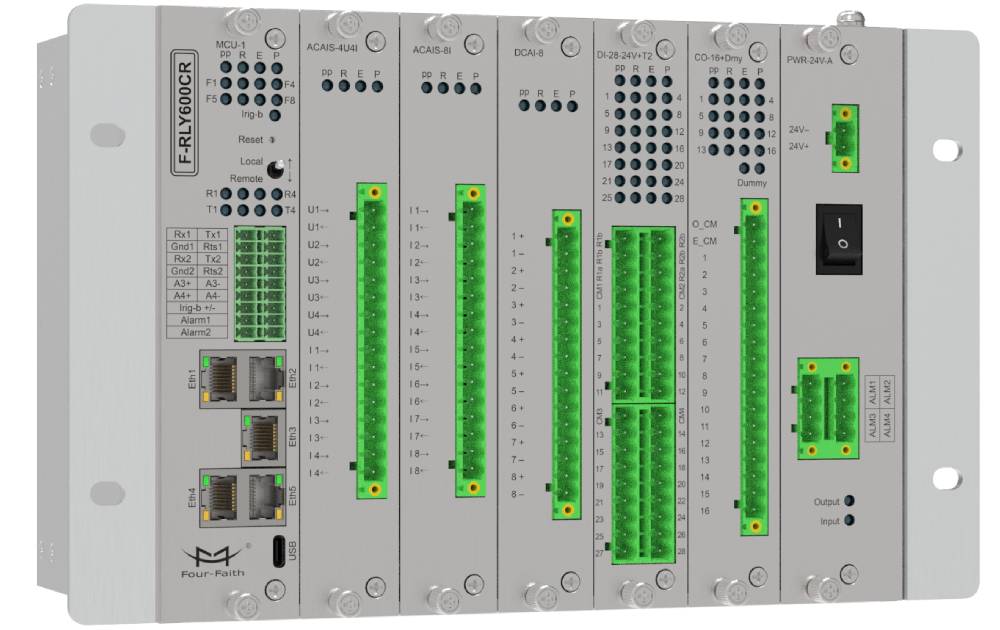

Nuestra unidad terminal remota F-RLY600CR, desarrollada con funciones completas, puede integrarse con celdas RMU (Ring Main Unit) y subestaciones, proporcionando a los clientes diversas soluciones de automatización y cumpliendo con las normas internacionales IEC.

Our developed F-RLY600CR remote terminal unit with complete functions can be matched with RMU and substation, and can provide customers with a variety of automation solutions, complying with IEC international standards.

Feature and Benefit

Lógica programable

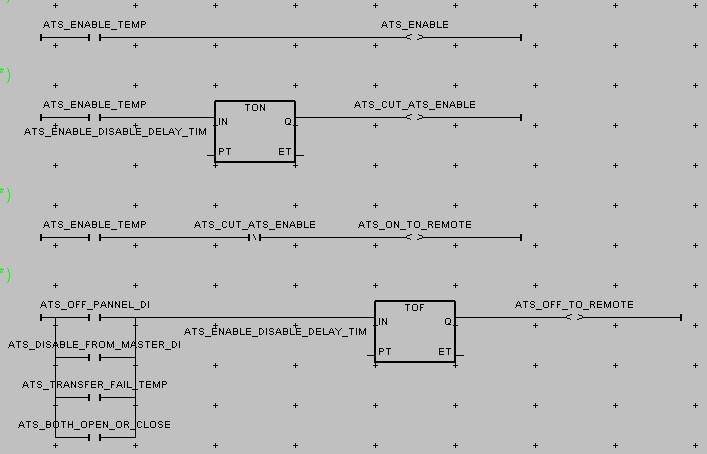

Mediante diagramas de bloques de entradas, salidas y control, permite ejecutar las lógicas definidas por los usuarios. A través de la herramienta de lógica programable, se pueden implementar funciones como adquisición de señales de entrada, emisión de comandos de salida, soluciones BATS y enclavamientos. La lógica programable cumple con la norma IEC 61131-3.
Diseño modular

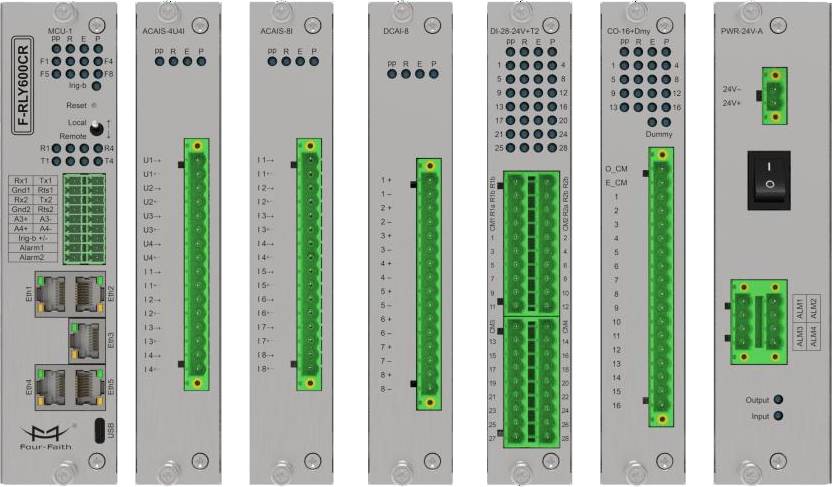

Con el diseño modular, la MCU, la fuente de alimentación, las entradas analógicas de corriente (ACAI), las entradas analógicas de tensión (DCAI), las entradas digitales y las salidas digitales se integran en tarjetas independientes, facilitando la ampliación y sustitución en campo, reduciendo los costes y el tiempo de mantenimiento.
Gestión de ciberseguridad

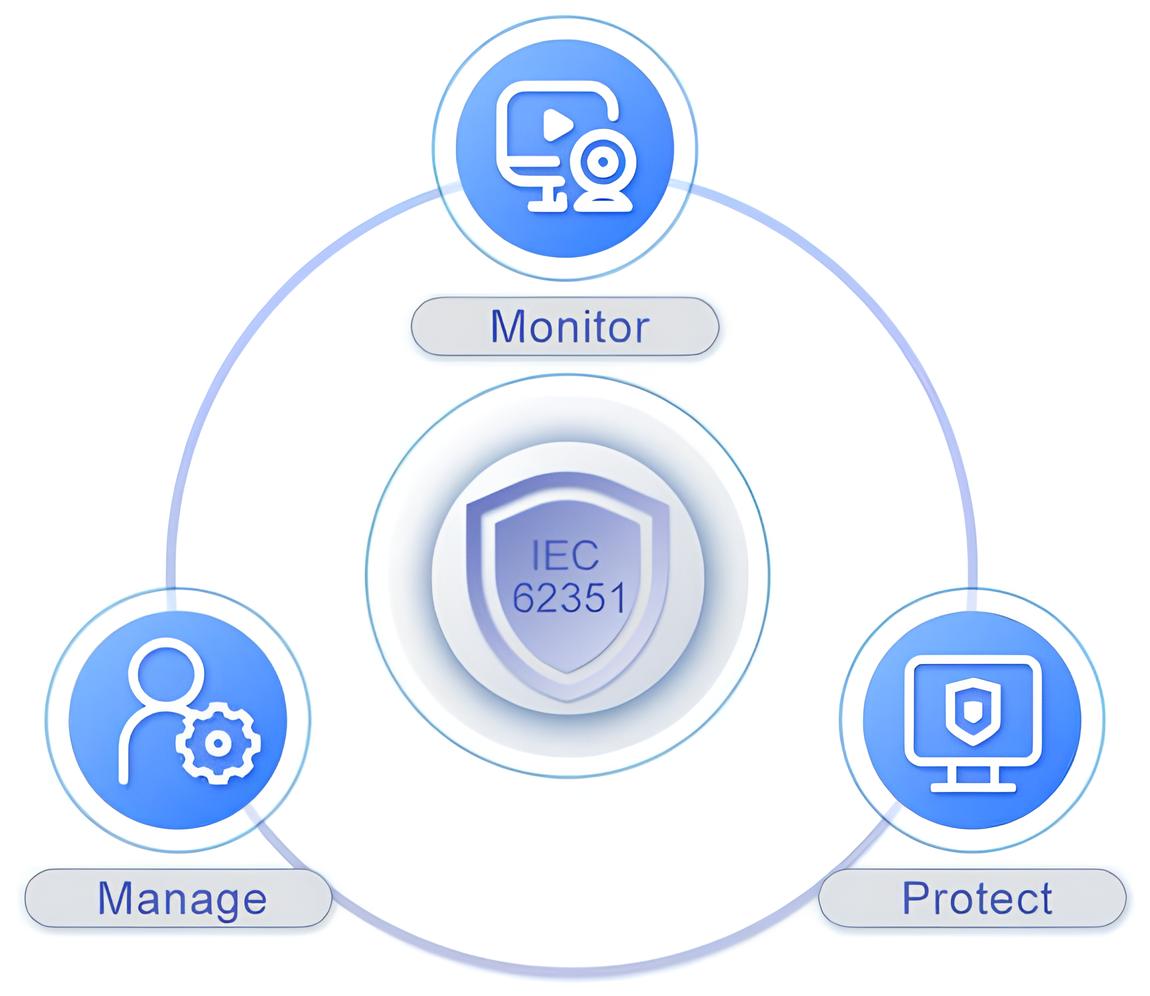

La unidad terminal remota cumple con la norma IEC 62351 y ofrece funciones de seguridad para la comunicación SCADA y control de acceso basado en roles, reduciendo los riesgos derivados de ciberataques. La comunicación segura en redes públicas permite ahorrar tiempo y costes, cumpliendo con los más altos estándares de ciberseguridad.
Comunicación GOOSE

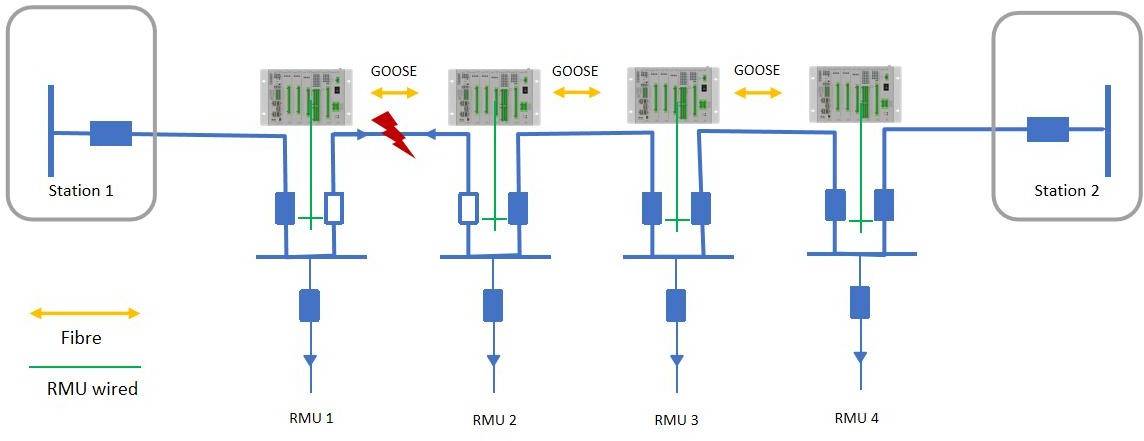

Con el soporte de comunicación GOOSE horizontal, se pueden implementar diversas soluciones inteligentes de automatización para redes de distribución, sin depender del sistema maestro. Es compatible con diferentes topologías de red y permite funciones de autorreparación de la red eléctrica, satisfaciendo las necesidades de los clientes de contar con redes más estables y fiables.

Technical Parameter

Descripción técnica:

HARDWARE
Alimentación	24Vcc (+20%~-15%)
Potencia de espera	≤10 W
Frecuencia asignada	50/60Hz
ACAIS-4U4I	4 channels voltage sensor input, 4 channels current sensor input
ACAIS-8I	8 channels current sensor input
DCAI-8	8 channels dc analog input
DI-28+T2	28 channels digital input, 2 channels temperature sensor input
CO-16+Dmy	16 canales de salida digital, capacidad de 5 A a 30 Vcc, 1 simulador de interruptor automático
MCU-1 (Para Subestación)	2×RS232, 2×RS485, 5×RJ45 (1000 Mb), 1×USB Tipo C para mantenimiento, 1×IRIG-B
MCU-2 (Para RMU)	2×RS232, 2×RS485, 3×RJ45 (100 Mb), 1×USB Tipo C para mantenimiento, 1×IRIG-B
Modo de control	Local/Remote
Grado de protección IP	IP20
Estructura	Bastidor modular
Temperatura de operación	-40~+70°C
Temperatura de almacenamiento	-40~+85°C
MEDICIÓN
Entrada de corriente	Precisión: ±0,2% (≤2In)
Entrada de tensión	Precisión: ±0,2% (≤1,25Un)
Potencia activa	Fase A, fase B, fase C, total trifásico; precisión: ±0,5 %
Potencia reactiva	Fase A, fase B, fase C, total trifásico; precisión: ±0,5 %
Energía activa	Fase A, fase B, fase C, total trifásico; precisión: ±0,5 %
Energía reactiva	Fase A, fase B, fase C, total trifásico; precisión: ±0,5 %
Energía aparente	Fase A, fase B, fase C, total trifásico; precisión: ±0,5 %
Factor de potencia	Fase A, fase B, fase C, total trifásico; precisión: ±0,5 %
Frecuencia	40-72 Hz, precisión: ±0,02 Hz
THD de corriente	Distorsión armónica total hasta el armónico 15 para cada fase
THD de tensión	Distorsión armónica total hasta el armónico 15 para cada fase
Entrada analógica (CC)	Precisión: ±0,1 %
Temperatura	Precisión: ±0,5 °C, resolución: ±0,1 °C
COMUNICACIÓN
Protocolos	IEC101/104, DNP3.0 TCP/Serial nevel 3, IEC103, MODBUS
Protocolos	IEC61850 MMS y GOOSE
AUTOMATIZACIÓN DE DISTRIBUCIÓN
BATS	Función de transferencia automática de barras
GESTIÓN DE DATOS
Secuencia de eventos (SOE)	10.000 eventos, resolución: 1 ms
Registrador de perturbaciones	Hasta 128 formas de onda
Datos históricos	30 días (intervalo de 5 minutos)
SECURIDAD
Ciberseguridad	Conforme a IEC 62351-3/-5
SINCRONIZACIÓN HORRARIA
Sincronización	Protocolo: 10 ms; IRIG-B: 0,1 ms; SNTP: 2 ms; Sin sincronización: 2 ppm
