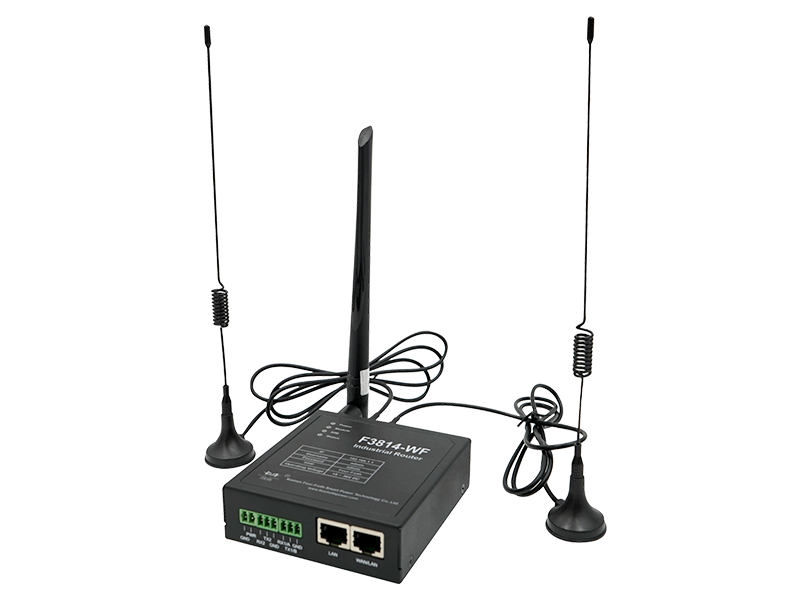

Router WiFi industrial F3X14-WF

Overview

El router F3X14-WF es un router de comunicación inalámbrica IoT que utiliza redes celulares públicas 2G/3G/4G y WiFi para proporcionar transmisión inalámbrica de datos a los usuarios. Su diseño industrializado cumple con las necesidades de la mayoría de las redes inteligentes, proporcionando una transmisión de datos fiable para aplicaciones de automatización industrial y creando nuevas posibilidades en el campo de la automatización eléctrica.

Feature and Benefit

Conexión WiFi

Admite cuatro modos: AP, Cliente, Repetidor y Puente Repetidor;

Admite la conexión de dispositivos inalámbricos compatibles con 802.11b, 802.11g y 802.11n;

La seguridad inalámbrica permite configurar la protección de la red WiFi. El router dispone de siete modos de seguridad inalámbrica.

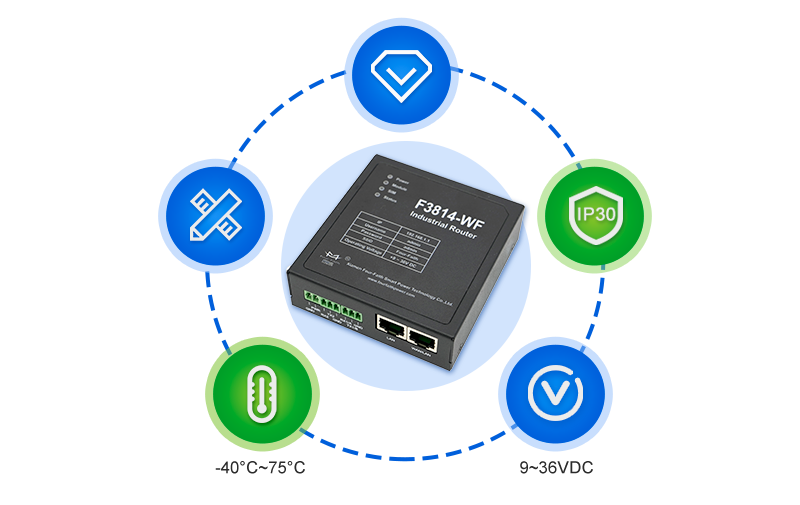

Diseño industrial

Carcasa metálica, grado de protección IP30 y aislamiento de seguridad del sistema;

Amplio rango de alimentación (CC 9~36 V) y diseño para amplio rango de temperatura (-40~+75 °C);

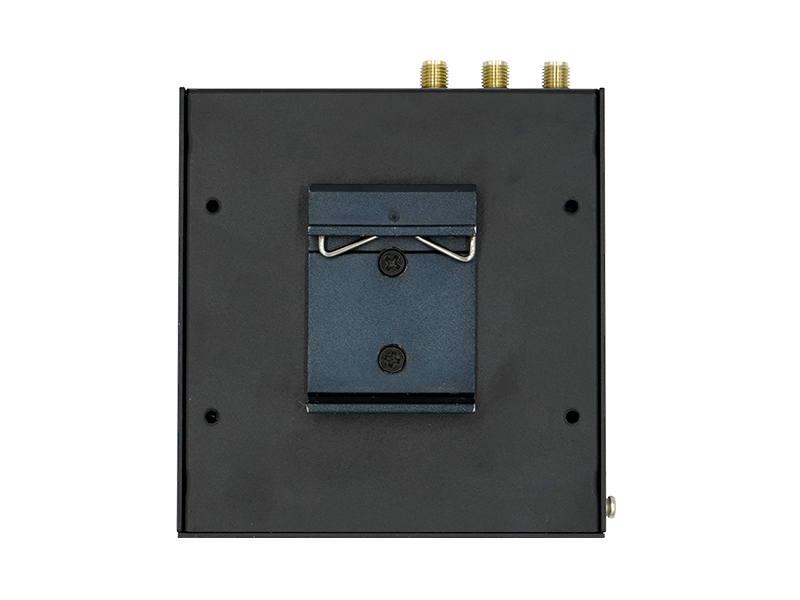

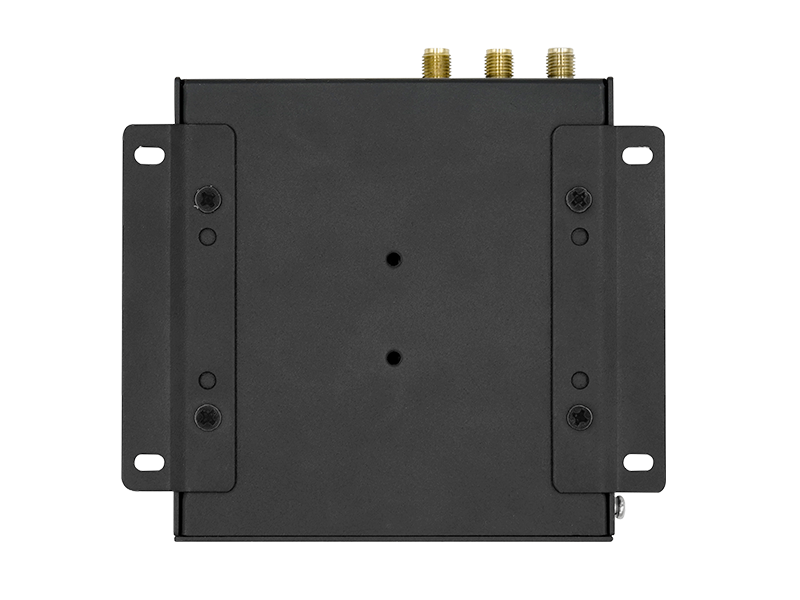

Admite instalación en pared y en carril DIN, adaptándose a la mayoría de los entornos industriales.

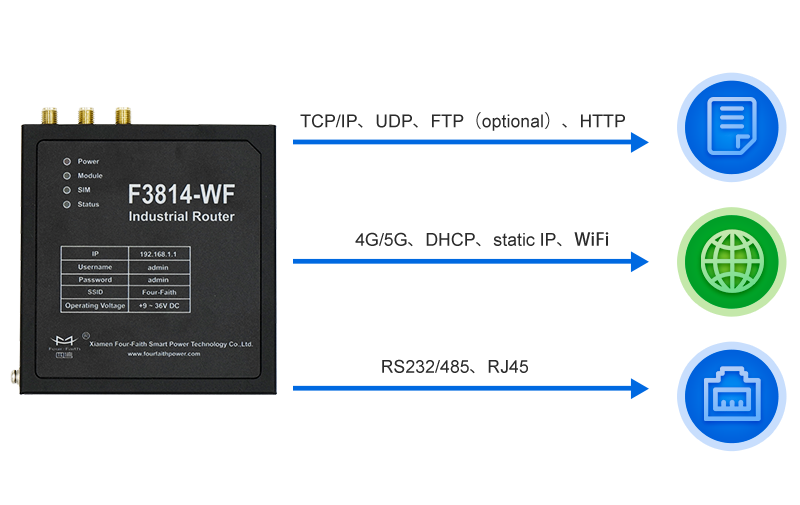

Funciones avanzadas

Protocolos: Admite TCP/IP, UDP, FTP (opcional), HTTP y otros protocolos de red;

Red: Admite redes celulares 2G/3G/4G, DHCP, IP estática, WiFi y otros métodos de acceso a Internet, proporcionando una transmisión de datos fiable;

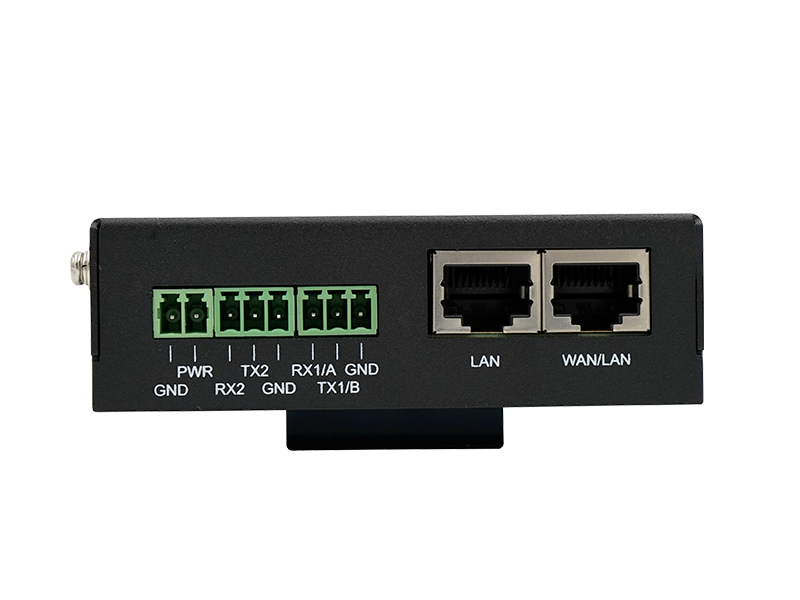

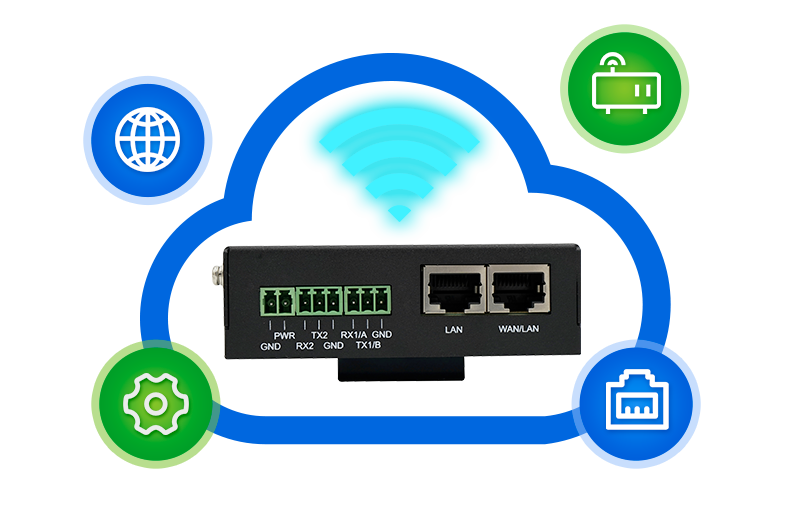

Interfaces: Incluye puertos RS232/485 y RJ45 para la conexión de diversos dispositivos.
Gestión flexible de dispositivos

Admite la gestión local y remota de dispositivos mediante acceso web, cumpliendo con los requisitos del protocolo estándar HTTP(s);

Admite gestión remota mediante Telnet, SNMP, SSH, Syslog y otros métodos de administración de equipos, facilitando el mantenimiento de dispositivos en campo;

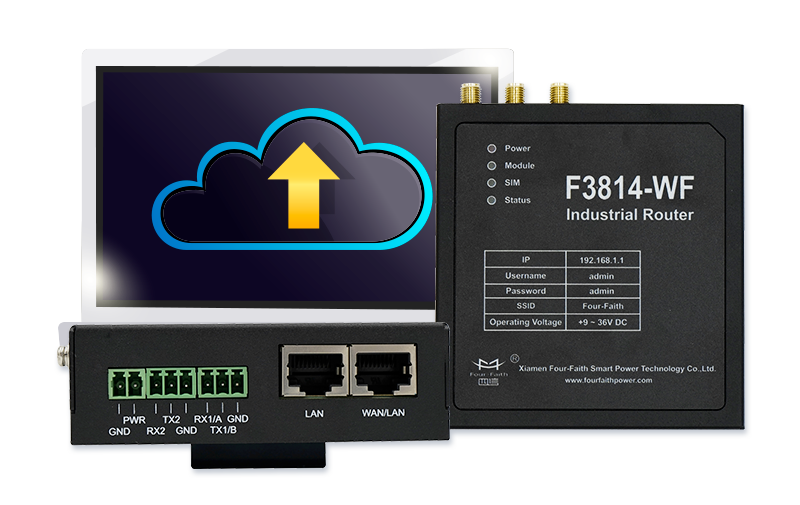

Admite actualizaciones y configuración remotas, proporcionando una garantía fiable para el funcionamiento seguro de los equipos.

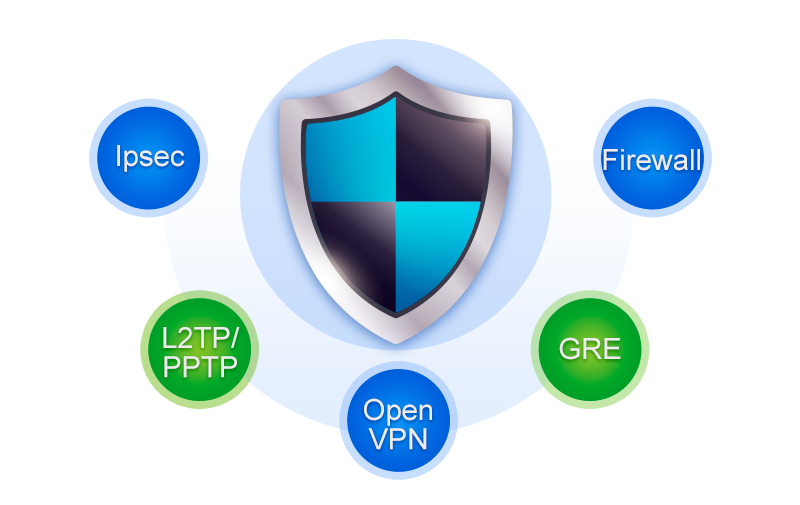

Seguridad de datos

Admite múltiples conexiones de túneles VPN, incluyendo IPsec, OpenVPN, GRE y L2TP/PPTP;

Admite funciones de firewall para aislar eficazmente los datos de ataques;

Admite la gestión de permisos de dispositivos para garantizar un acceso seguro a los usuarios.

Technical Parameter

Especificaciones celulares
Parámetro	Contenido
Módulo	Módulo inalámbrico de grado industrial
Frecuencia	LTE-TDD B38/B40/B41
	LTE-FDD B1/B2/B3/B4/B5/B7/B8/B20/B28
	WCDMA/HSPA+ B1//B3/B5/B8
	GSM/GPRS/EDGE 850/900/1800MHz
Velocidad de transferencia	FDD: descarga 100Mbps, subida 40Mbps
	DC-HSPA+: descarga 42Mpbs, subida 5.76Mbps
	HSPA+: descarga 21Mpbs, subida 5.76 Mbps
	HSDPA: descarga 7.2Mbps, HSUPA: subida 5.76Mbps
	UMTS：384Kbps
Potencia	< 23dBm
Sensibilidad	<-97dBm

Parámetros GPS (opcional)
Parámetro	Contenido
Tipo de receptor	32 canales
	GPS
	L1，1575,42MHz；
Tasa de actualización de datos	1Hz
Precisión	GPS<2,5m CPE50% (campo abierto)
Precisión	Solo GPS 3m CPE50% (campo abierto)
Adquisición	Arranque en frío: 32S
	Arranque en caliente: 1S
	Reinicio: 1S
Sensibilidad	Seguimiento: -160dBm
Sensibilidad	Arranque en frío: -148dBm
Precisión temporal	20ns

Interfaces
Parámetro	Contenido
Ethernet	Ethernet 10/100 M, conforme a la especificación Fast Ethernet;
Ethernet	Los puertos LAN y WAN pueden utilizarse indistintamente;
Serie	1 puerto serie RS232 y 1 puerto serie RS485 (opcional con RS232). Parámetros:
	Bits de datos: 5, 6, 7, 8 bits
	Bits de parada: 1, 1,5 (opcional), 2 bits
	Paridad: Sin paridad, paridad par, paridad impar
	Velocidad del puerto serie: 4800~115200bits/s

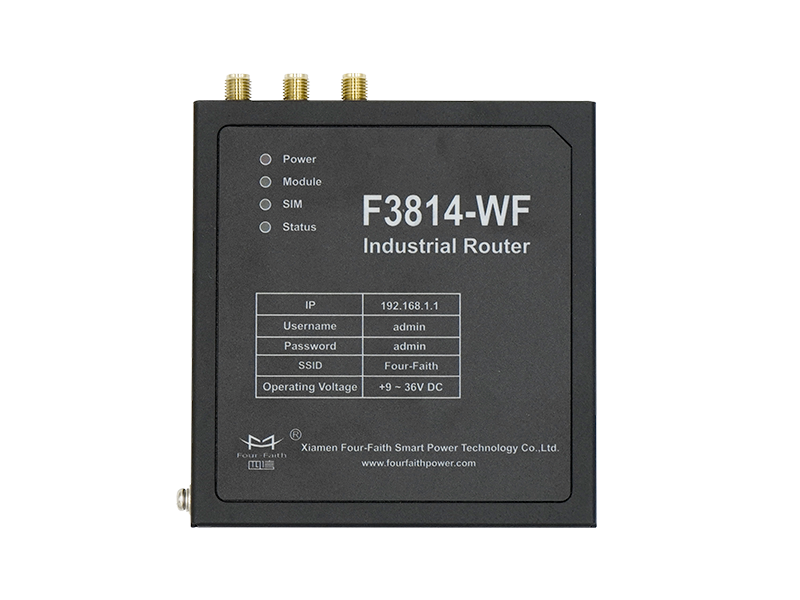

Indicadores	1 LED de alimentación (rojo), 1 LED de red (verde), 1 LED de tarjeta SIM (verde), 1 LED de conexión (verde)

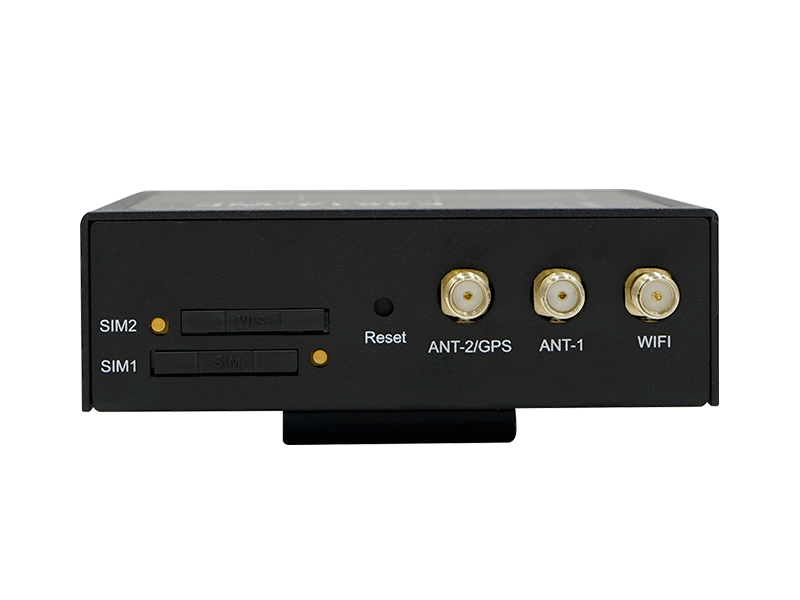

SIM/UIM	2 × tipo bandeja estándar, SIM/UIM de 1,8 V/3 V, protección ESD de 15 kV
Alimentación	CC9~36V
Botón de reinicio	Permite restaurar la configuración de parámetros a los valores de fábrica

Características físicas		Sistema hardware
Parámetro	Contenido	Parámetro	Contenido
Carcasa	Carcasa metálica, IP30	CPU	Procesador de comunicación industrial de 32 bits
Dimensiones	94x89x28 mm (sin incluir antena ni elementos de montaje)	FLASH	16MB (ampliable hasta 64 MB)
Peso	Aproximadamente 330g	DDR3	64MB

Consumo de potencia		Otros
Parámetro	Contenido	Parámetro	Contenido
En espera	95～220mA a 12VCC	Temperatura de operación	-35~+75ºC（-31~+167℉）
Comunicación	150～300mA a 12VCC	Temperatura de almacenamiento	-40~+85ºC（-40~+185℉）
		Humedad relativa	95% (Sin condensación)
