Overview

El Sistema de Localización de Fallas Four-Faith es un mini SCADA diseñado para la automatización de redes de distribución en líneas aéreas de media tensión. Se utiliza para el monitoreo en tiempo real del estado operativo de las líneas eléctricas, así como para la detección y localización precisa de puntos de falla. El sistema cuenta con una arquitectura de monitoreo distribuido, gestión centralizada y notificación inmediata, con capacidades de transmisión remota de datos.

Este Sistema permite supervisar en tiempo real las variaciones de carga de la red eléctrica en condiciones normales, ayudando a prevenir posibles fallas en las líneas. Cuando ocurre un cortocircuito o una falla a tierra, el sistema identifica y muestra rápidamente la ubicación de la falla, guiando al personal de operación y mantenimiento para eliminarla de manera eficiente y restablecer el suministro eléctrico. De esta forma, garantiza una operación segura y estable de la red eléctrica, proporcionando soporte para la toma de decisiones inteligentes.

Funciones principales:

Localización geográfica de puntos de falla mediante tecnología GIS
Creación automática del diagrama unifilar y la topología de la red de distribución
Diversos métodos de notificación de alarmas: SMS/Email
Integración rápida y flexible con plataformas SCADA existentes

Feature and Benefit

Ubicación en el mapa

Posicionamiento automático mediante sistema GIS

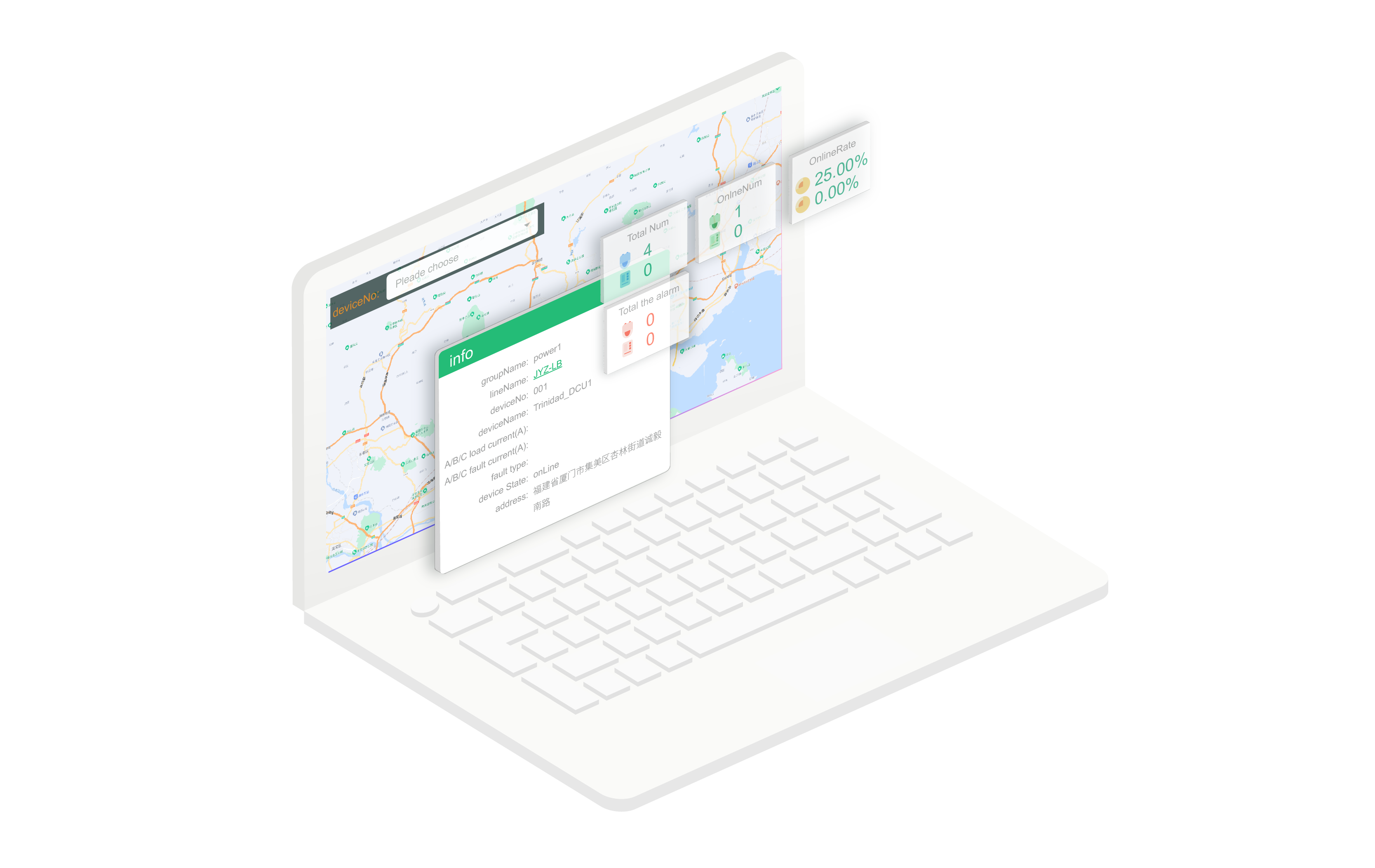

El posicionamiento en el mapa permite principalmente localizar y mostrar la ubicación de los indicadores de falla en un mapa en línea. Cuando existe una alarma asociada al indicador de falla, el marcador rojo parpadeará, y la información de longitud y latitud del indicador de falla puede introducirse manualmente o seleccionarse directamente en el mapa.
Visualización gráfica

Diagramas unifilares eléctricos personalizados

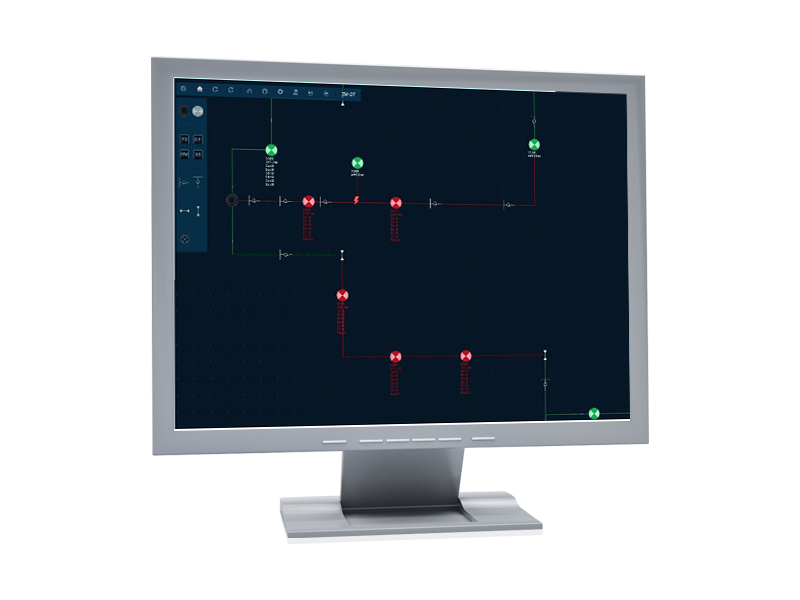

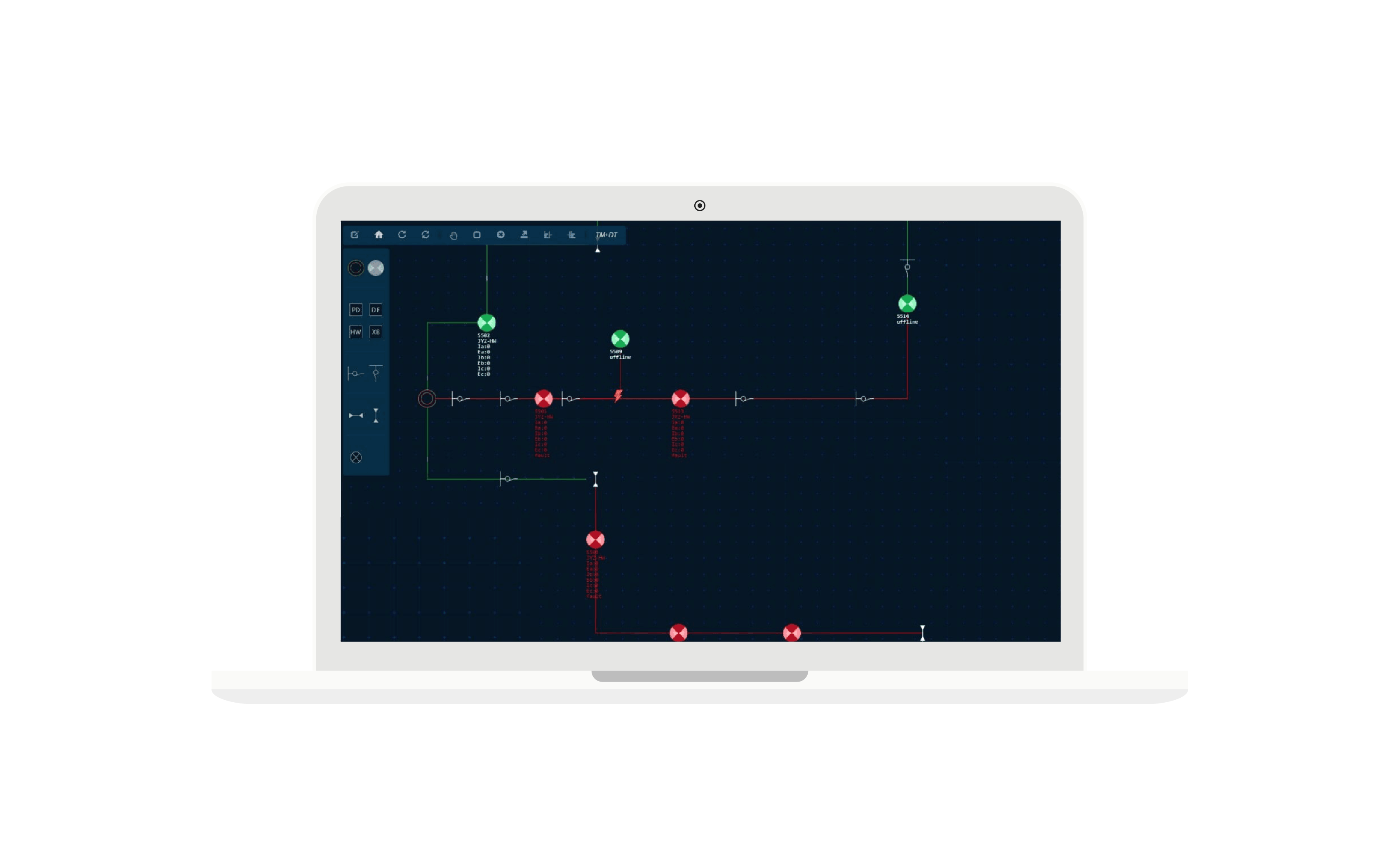

Muestra las líneas eléctricas y los indicadores de falla de forma gráfica, permitiendo agregar, editar, eliminar y realizar otras operaciones relacionadas con los indicadores de falla y las líneas eléctricas.

Para las líneas con fallas, los indicadores de falla correspondientes parpadearán para facilitar una rápida identificación y localización del punto afectado.
Diseño de software modular

Interfaz web intuitiva

Aplicación web basada en navegador que permite la recopilación y procesamiento de datos, facilitando la gestión modular de datos históricos de los indicadores de falla, la administración de dispositivos y otras funciones del sistema.
Procesamiento rápido de datos

Análisis automatizado de datos

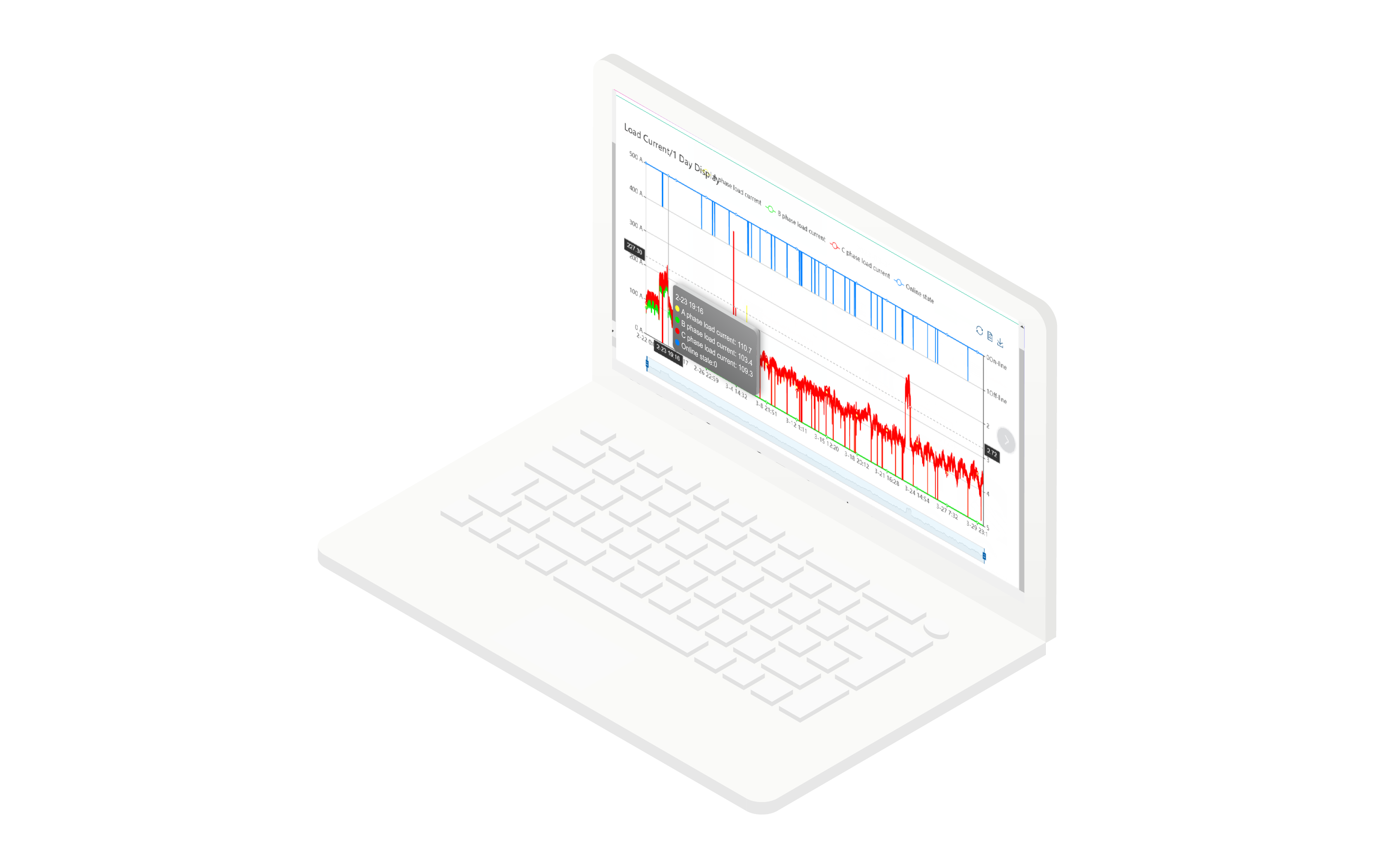

La función de análisis gráfico de datos permite generar automáticamente informes dinámicos basados en los datos históricos de los equipos seleccionados. Esto facilita la gestión operativa, reduce las labores manuales de mantenimiento y mejora significativamente la eficiencia del personal de operación y mantenimiento.

Technical Parameter

Parámetro	Valor
Composición del sistema
Servidor de datos	Solución de servidor de datos basada en Windows
Servidor web	Solución basada en navegador web
Funcinones
GIS localización	Localización automática mediante GIS e información de ubicación de los FCI
	Diseño de la topología de la red eléctrica y visualización de puntos de falla
	Configuración de mensajes SMS de alarma y gestión de usuarios SMS
Gestión de dispositivos	Gestión de DCU, dirección IP, intensidad de señal y estado en línea
	Gestión de grupos FCI, control y configuración de parámetros de actualización
	Telemetría en tiempo real y datos de comunicación remota de los FCI
Gestión de eventos de Alarma	Procesamiento de eventos de alarma
Monitoreo de datos	Gestión de datos de telemetría, corriente del FCI y campo eléctrico
	Gestión de datos TeleInfo, estado de falla del FCI y fase de falla
	Análisis de datos del estado de la línea
Registro de formas de onda	Recuperación y consulta de datos de formas de onda
Registro de formas de onda	Visualización de archivos de formas de onda
Statistical Analysis	Estadísticas del estado de mensajes SMS y recepción de notificaciones SMS
Gestión del sistema	Gestión de usuarios, administradores, ingenieros y personal de operación y mantenimiento
	Gestión de autorización de roles
	Registro de operación del sistema
Requisitos del sistema
Servidor	CPU: Xeon E3/E5 2.3 GHz, doble núcleo o superior; memoria: 8 GB o superior; disco duro: 500 GB o superior; red: ancho de banda de 5 Mbps o superior
Sistema operativo	Windows/Linux
Protocolo	IEC101/IEC104
