Indicador de fallas subterráneas DYO-FF-FI

Overview

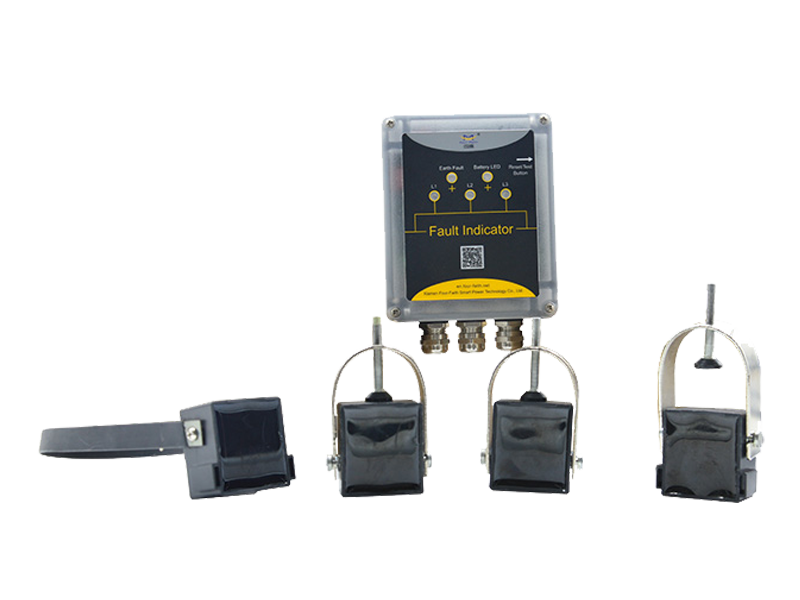

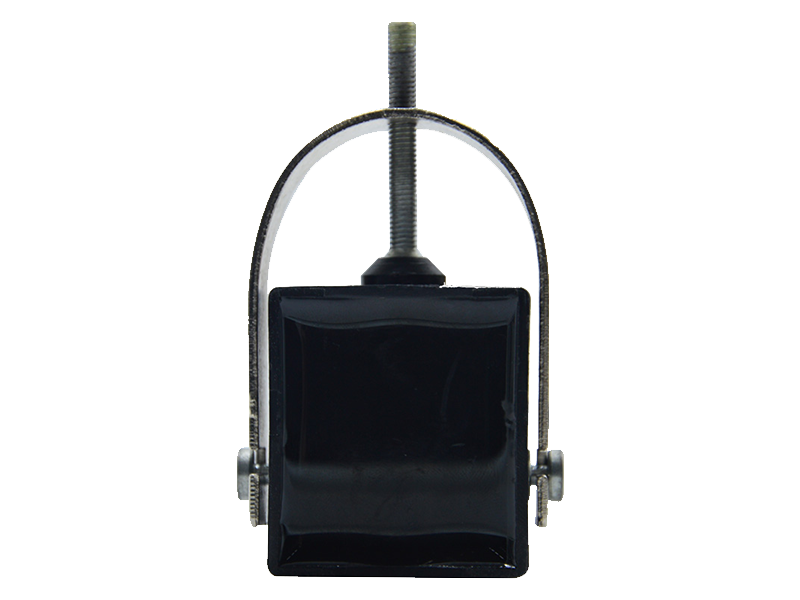

El indicador de fallas para cables subterráneos DYO-FF-FI permite detectar fallas de cortocircuito y fallas a tierra, y mostrar su estado mediante los LED del panel. El sensor desmontable con soporte de acero inoxidable permite fijar el indicador de forma flexible a cables con capa protectora de apantallamiento. La unidad de control cuenta con 3 sensores de cortocircuito y 1 sensor de falla a tierra, conectados mediante cables con núcleo de cobre.

Feature and Benefit

Estabilidad y fiabilidad

40uA
Consumo de potencia estático

CPU industrial de alto rendimiento de 32 bits, compatible con el modo de bajo consumo.
Métodos flexibles de configuración de parámetros

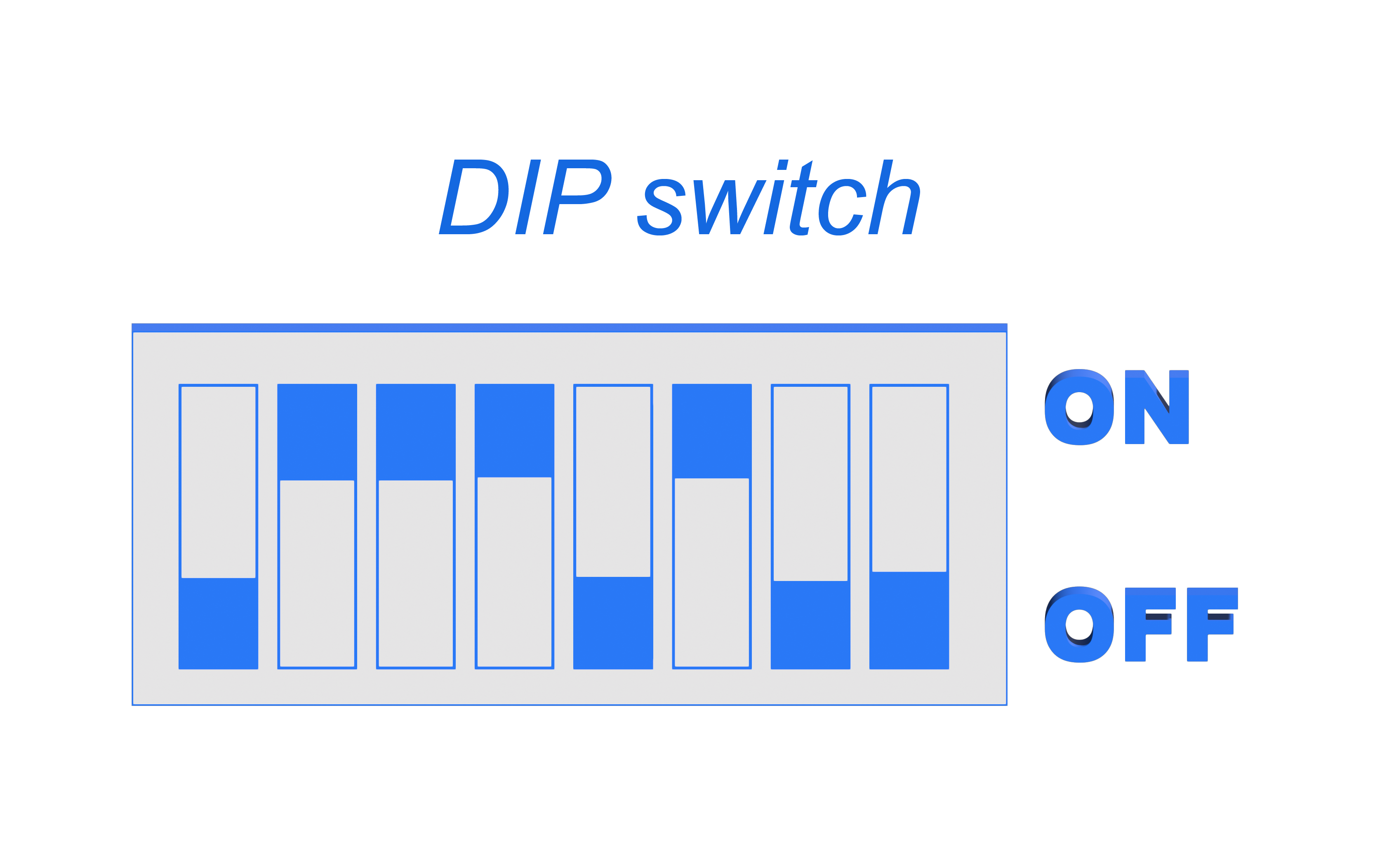

Configuración mediante DIP
Admite la configuración de parámetros mediante interruptor DIP y de forma remota.
Indicación de estado mediante LED integrados

Indicador LED de alta luminosidad

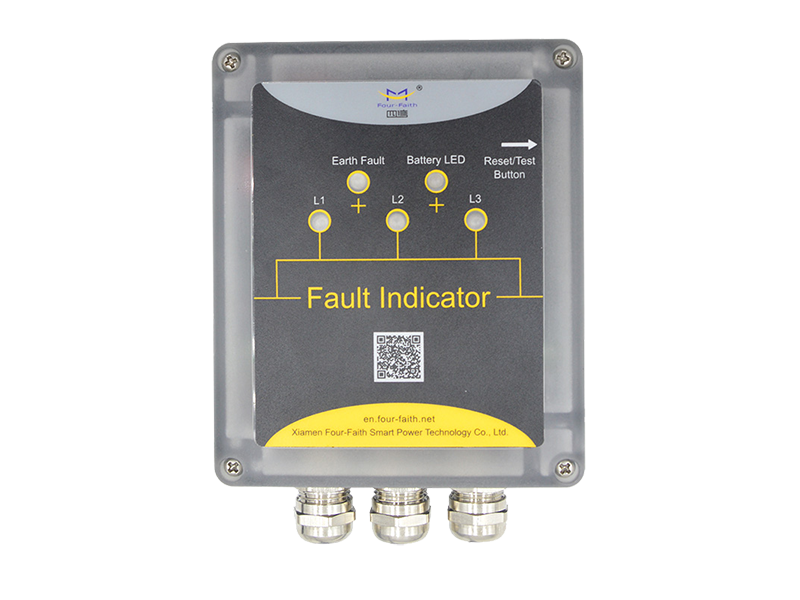

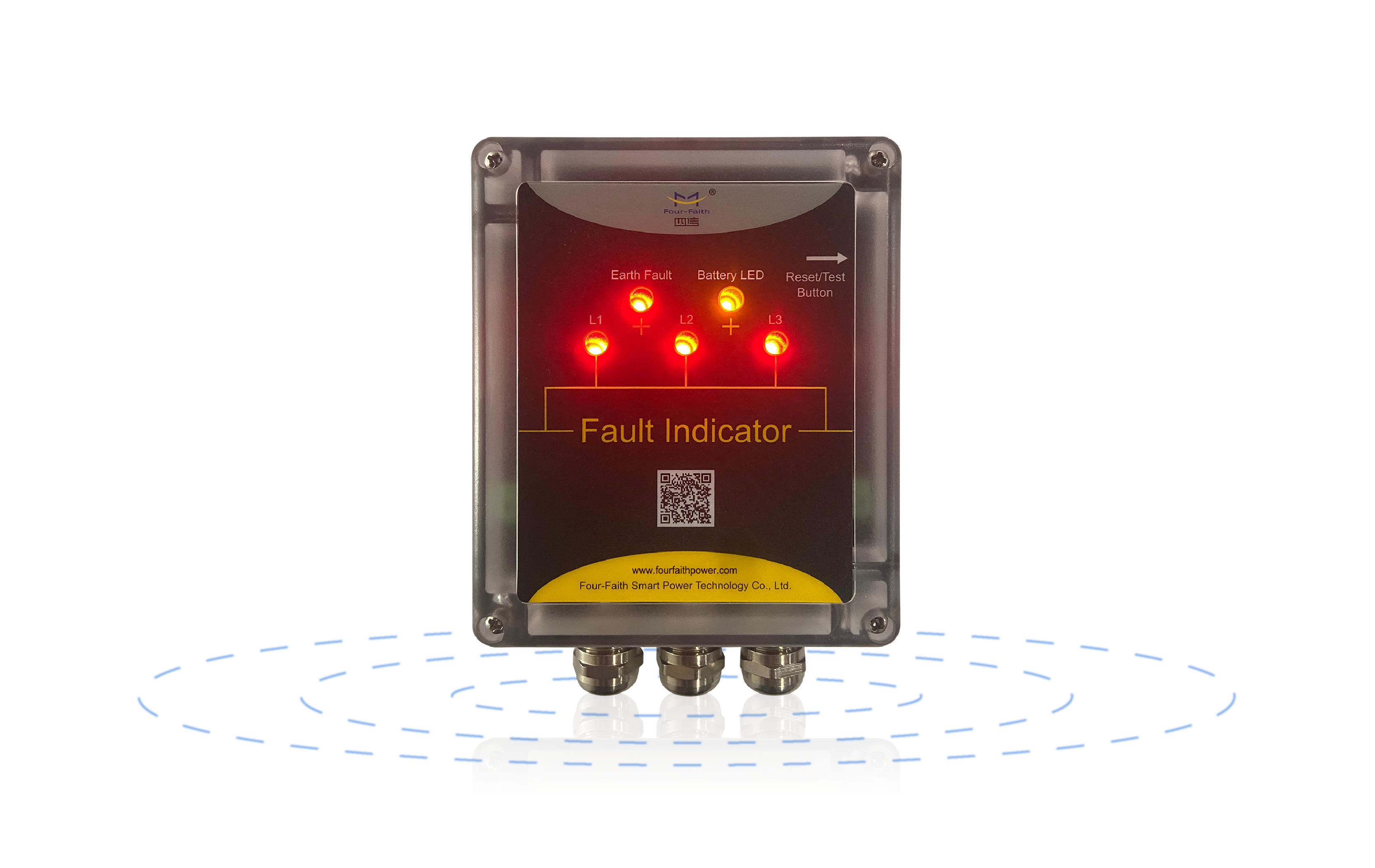

Cuando se produce un cortocircuito entre fases o una falla a tierra (fase-tierra), el LED rojo correspondiente parpadea para indicar la alarma.
Instalación rápida

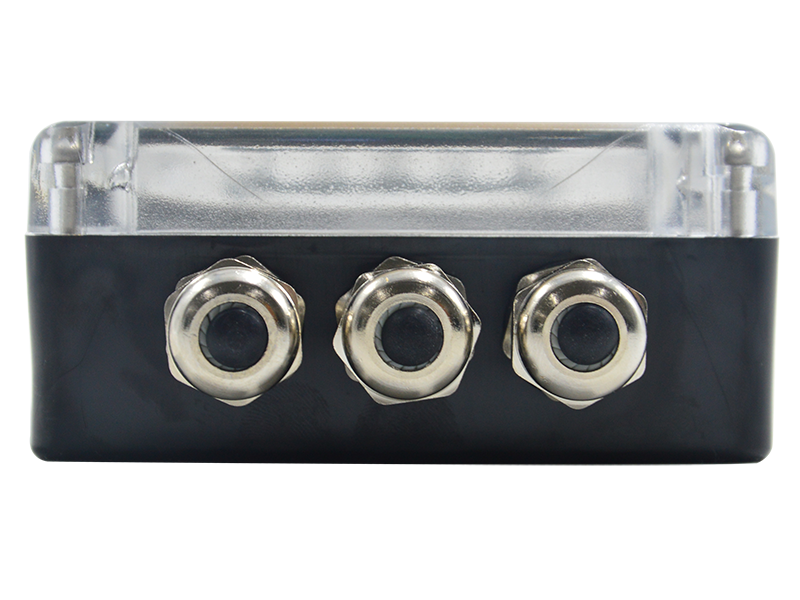

El panel de control se instala en el panel del equipo de celdas o en la pared. Grado de protección: IP54.

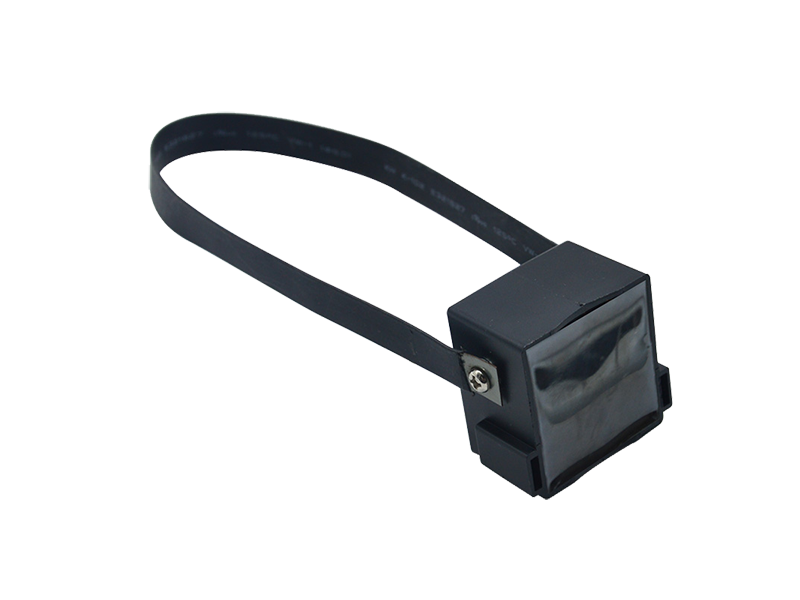

El sensor se instala en un cable apantallado. Grado de protección: IP69.

Technical Parameter

Parámetro	valor
Clase de tensión de las líneas de distribución eléctrica con cables	5-38KV
Corriente de disparo por cortocircuito (fase-fase)	150 A/360 A/450 A/625 A; valor predeterminado: 150 A, ajustable mediante interruptor DIP
Tiempo de retardo de respuesta ante cortocircuito	50 ms/100 ms/150 ms/200 ms; valor predeterminado: 50 ms, ajustable mediante interruptor DIP
Corriente de disparo ante falla a tierra (fase-tierra)	40 A/80 A/120 A/160 A; valor predeterminado: 40 A, ajustable mediante interruptor DIP
Tiempo de retardo de respuesta ante falla a tierra	50ms/100ms /150ms /200ms, default 50ms，adjustable by DIP switch
Indicación de fallas	Falla a tierra: 1 LED rojo Cortocircuito: 3 LED rojos Alarma de batería baja: 1 LED amarillo
Restablecimiento del indicador	1. Manual mediante pulsador 2. Restablecimiento temporizado 3. Restablecimiento mediante DI desde SCADA 4. Restablecimiento por recuperación de la corriente de carga (mín. 15 A) 5. Restablecimiento por recuperación de 220–240 VCA 6. Comunicación mediante MODBUS
Alimentación	Batería de litio tipo AA, 3,6 V/2,7 Ah Fuente de alimentación externa opcional de 5–36 VCC
Comunicación	RS485: bits de datos: 8 / bits de parada: 1 / paridad: ninguna / velocidad: 9600 Protocolo: MODBUS RTU
Instalación	Unidad de visualización: instalación mural
Dimensiones	Unidad de indicación (An × Al × Pr) 100 × 120 × 45 mm (sin prensaestopas)
Grado de protección	Unidad de visualización: IP54
	Sensores: IP68
Ensayo de tipo interno	Conforme a IEEE495-2007
Rango de temperatura de operación	-40℃~+70℃
Sensor de cortocircuito	3 sensores de cortocircuito para cable trifásico Diámetro: máx. 40 mm
Sensor de falla a tierra	1 sensor de falla a tierra para cable de tres conductores Diámetro: máx. 110 mm
Configuración	Ajuste mediante interruptor DIP
