Indicador de Falla LED JYZ‑HW

Overview

Con el avance de las tecnologías de detección y comunicación eléctrica, junto con el desarrollo del big data, el indicador de falla LED inteligente de Four-Faith puede funcionar con corrientes de hasta 3 A y realizar una detección rápida de fallas en tan solo 20 ms. Su diseño permite una instalación directa sobre el conductor de la línea eléctrica.

Mediante tres LED de diferentes colores, el indicador proporciona información visual clara sobre el tipo de falla. La señal es visible hasta 100 m durante el día y 500 m durante la noche, lo que reduce considerablemente el tiempo y el área necesarios para localizar una falla.

El indicador de falla LED de Four-Faith está diseñado para ayudarle a localizar rápidamente las fallas y restablecer el suministro eléctrico en el menor tiempo posible.

Feature and Benefit

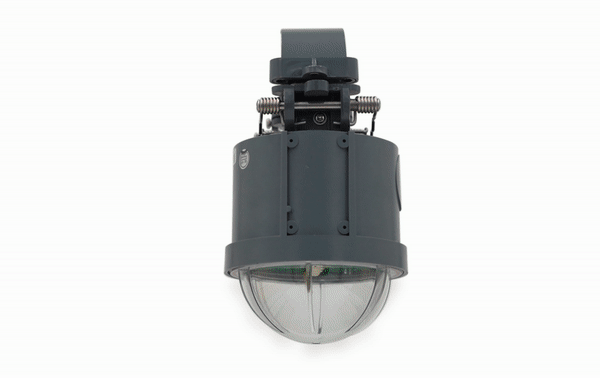

Luces LED que cambian de color para identificar rápidamente diferentes fallas

20ms

Las fallas permanentes, las fallas transitorias y las alarmas de batería baja pueden distinguirse e indicarse mediante 3 LED parpadeantes de alta luminosidad, cada uno con un color diferente. Asimismo, las fallas a tierra pueden indicarse mediante dos LED de alta luminosidad que parpadean alternativamente. El tiempo de detección de fallas más rápido puede ser de hasta 20 ms.

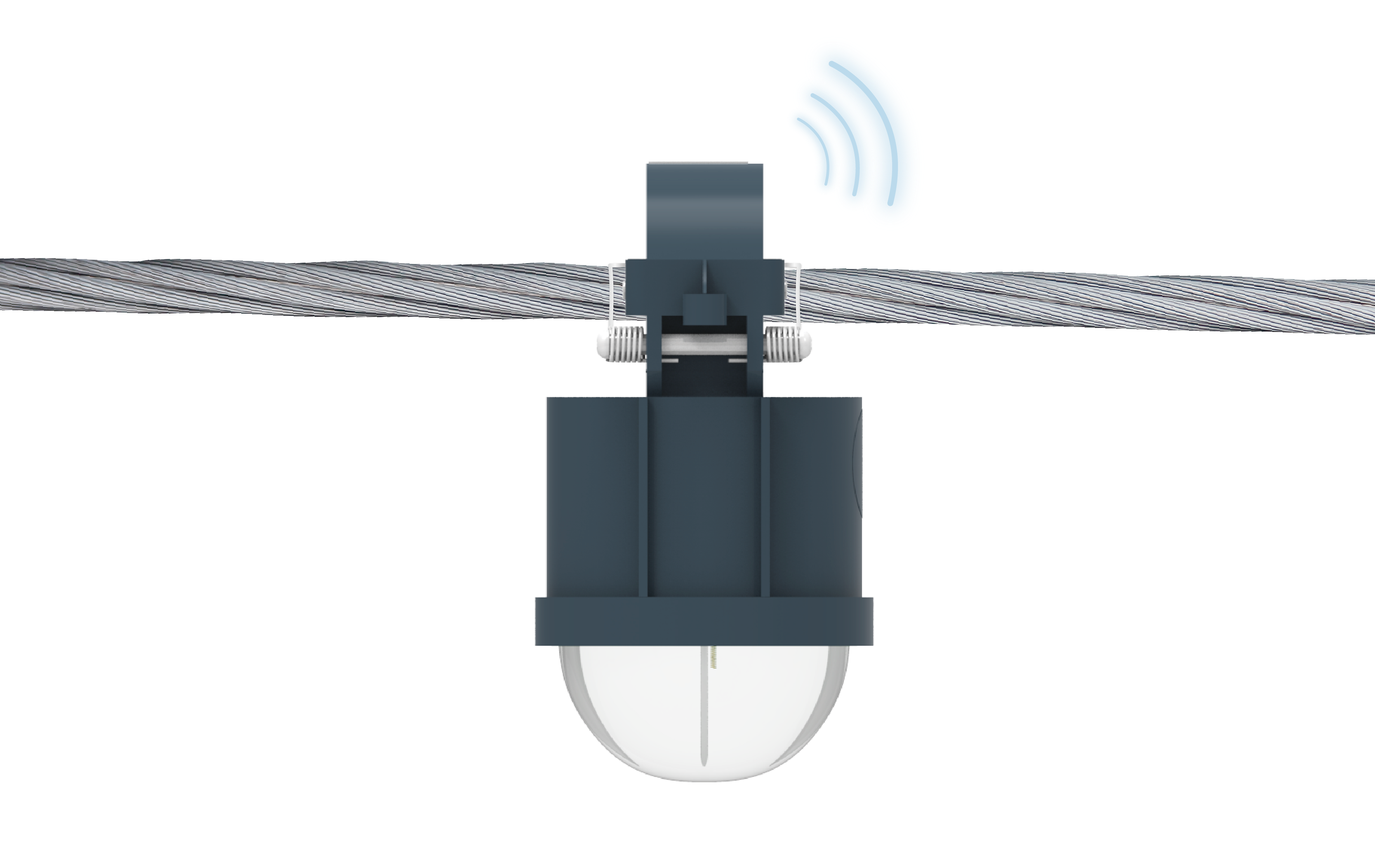

Captación de energía en línea, larga vida útil

Hasta 10 años

El indicador JYZ-HW puede obtener energía directamente en línea mediante el sensor de corriente integrado. El indicador de falla LED solo requiere una corriente de carga de línea superior a 3 A para activarse, y su vida útil puede alcanzar hasta 10 años, garantizando un funcionamiento estable y confiable durante largo tiempo.
Alta precisión de detección, reduciendo errores de falla

±1%
300A~800A

Gracias al algoritmo inteligente propio de Four-Faith y al sensor de corriente especial integrado, el indicador de falla JYZ-HW puede alcanzar una precisión de detección de corriente de ±1% en líneas con una corriente de carga de 300~800 A, ayudando a identificar con mayor precisión la ocurrencia de fallas y reduciendo los errores de detección.
Instalación simplificada, menores costos de implementación

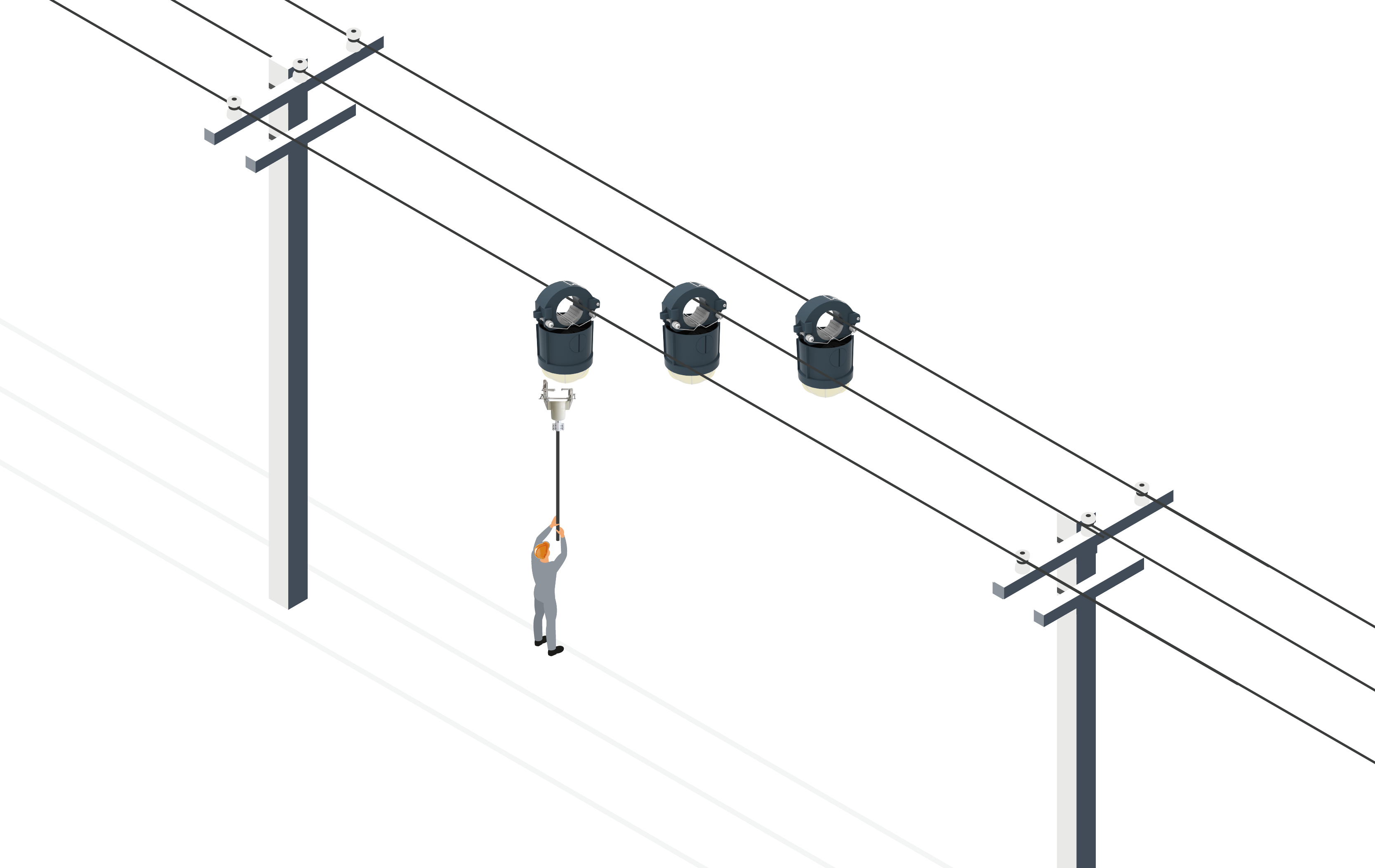

Montaje mediante pértiga de maniobra

Mediante el uso del adaptador del indicador y una pértiga de maniobra, el dispositivo permite instalar el indicador sin necesidad de interrumpir el suministro eléctrico. Su diseño exclusivo permite realizar la instalación directamente desde el suelo, facilitando el despliegue del equipo, reduciendo la complejidad de instalación y disminuyendo los costos de operación y mantenimiento.

Technical Parameter

Parámetro	Valor
Corriente de disparo por cortocircuito (fase-fase)	Ajustable de 50~1200 A, escalón de 1 A, valor predeterminado 150 A
Caída de tensión por falla a tierra (fase-tierra)	Ajustable: escalón del 1 %, valor predeterminado del 30 %
Retardo de respuesta por falla a tierra	Ajustable: escalón de 1 segundo, valor predeterminado de 30 s.
Falla permanente	Indicación de falla permanente mediante tres LED intermitentes rojos de alta luminosidad.
Falla transitoria	Indicación de falla instantánea mediante tres LED intermitentes verdes de alta luminosidad.
Falla a tierra	Indicación de falla a tierra mediante LED ultrabrillantes rojos y verdes que parpadean alternativamente
Advertencia de batería baja	Indicación de alarma por batería baja mediante tres LED intermitentes amarillos de alta luminosidad.
Reinicio de la unidad de indicación	1. Manual mediante imán. 2. Reinicio remoto a través del sistema SCADA. 3. Reinicio por tiempo: ajustable, paso de 1 segundo, valor predeterminado de 24 h, máximo 48 h. 4. Reinicio con retardo automático tras la reposición de alimentación, paso de 1 segundo, valor predeterminado de 30 s, máximo 5 min (válido solo para falla permanente).
Grado de protección	IP68
Ensayo de tipo interno	Según IEEE495-2007
Rango de temperatura de operación	-40~+70℃
Fuente de Alimentación	Batería de litio tipo AA 3.6V / 9Ah, reemplazable
Vida útil de la batería	10 años
Precisión	0A~300A ±3A 300A~800A ±1%
Rango de diámetro del cable	6mm~42mm
Frecuencia de parpadeo	10 por minuto, ajustable
Rango de tensión	5~38KV
Capacidad de soportar corriente	31.5KA/4s
Comunicación	433MHz desde indicadores hasta DCU
