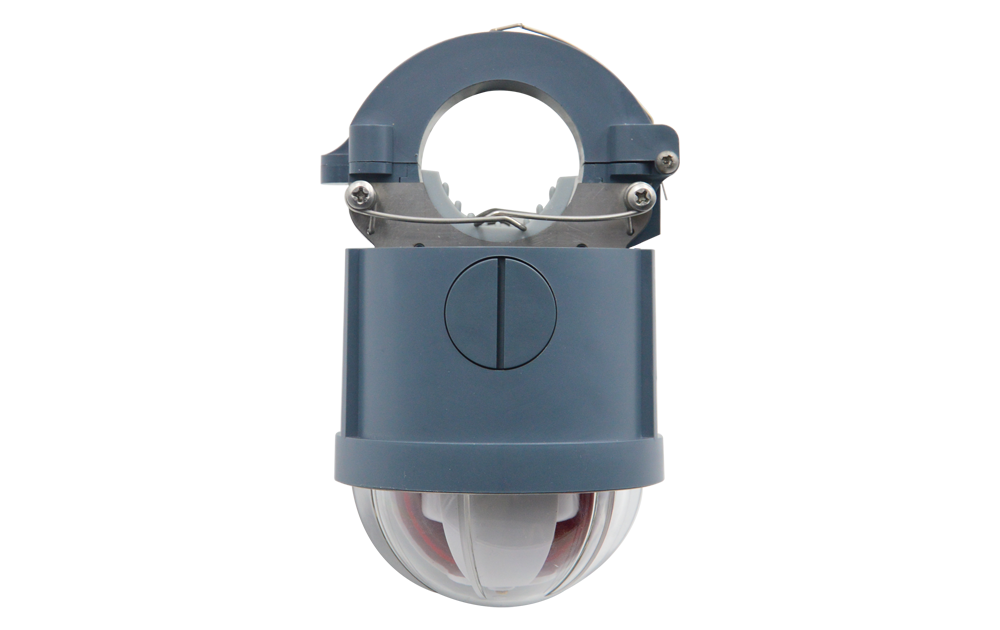

Indicador de falla con bandera JYZ-FF

Overview

El indicador de falla con bandera JYZ-FF es un dispositivo electrónico de detección de fallas especialmente diseñado para líneas aéreas de distribución eléctrica de media tensión. Es adecuado para líneas aéreas de distribución con tensión inferior a 110 kV.

JYZ-FF cuenta con una función de adaptación automática a la carga, que permite ajustar el umbral de disparo de falla según los cambios de carga en el sitio. En combinación con la unidad de control remoto DCU, el indicador puede realizar la adquisición remota y rápida de información de fallas.

Sus exclusivos indicadores mecánicos pueden identificarse rápidamente incluso a una distancia de 100 m durante el día, mientras que las luces LED de alta intensidad con ángulo de visión de 360° durante la noche permiten localizar rápidamente el punto de falla hasta a 500 m de distancia.

Feature and Benefit

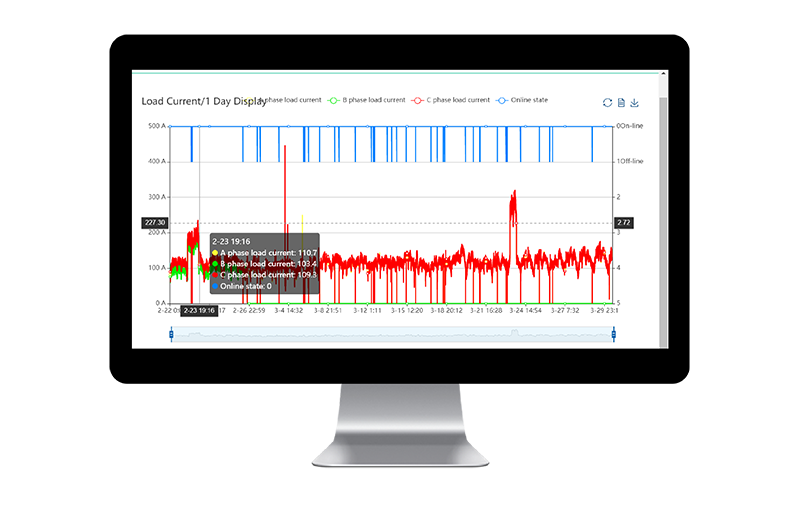

Monitoreo en línea del estado de la red

Muestreo en tiempo real

El indicador de falla con bandera JYZ-FF utiliza un sensor de corriente especial para realizar el muestreo y la detección en tiempo real de la red aérea, lo que facilita la detección de fallas a tierra y su diferenciación.

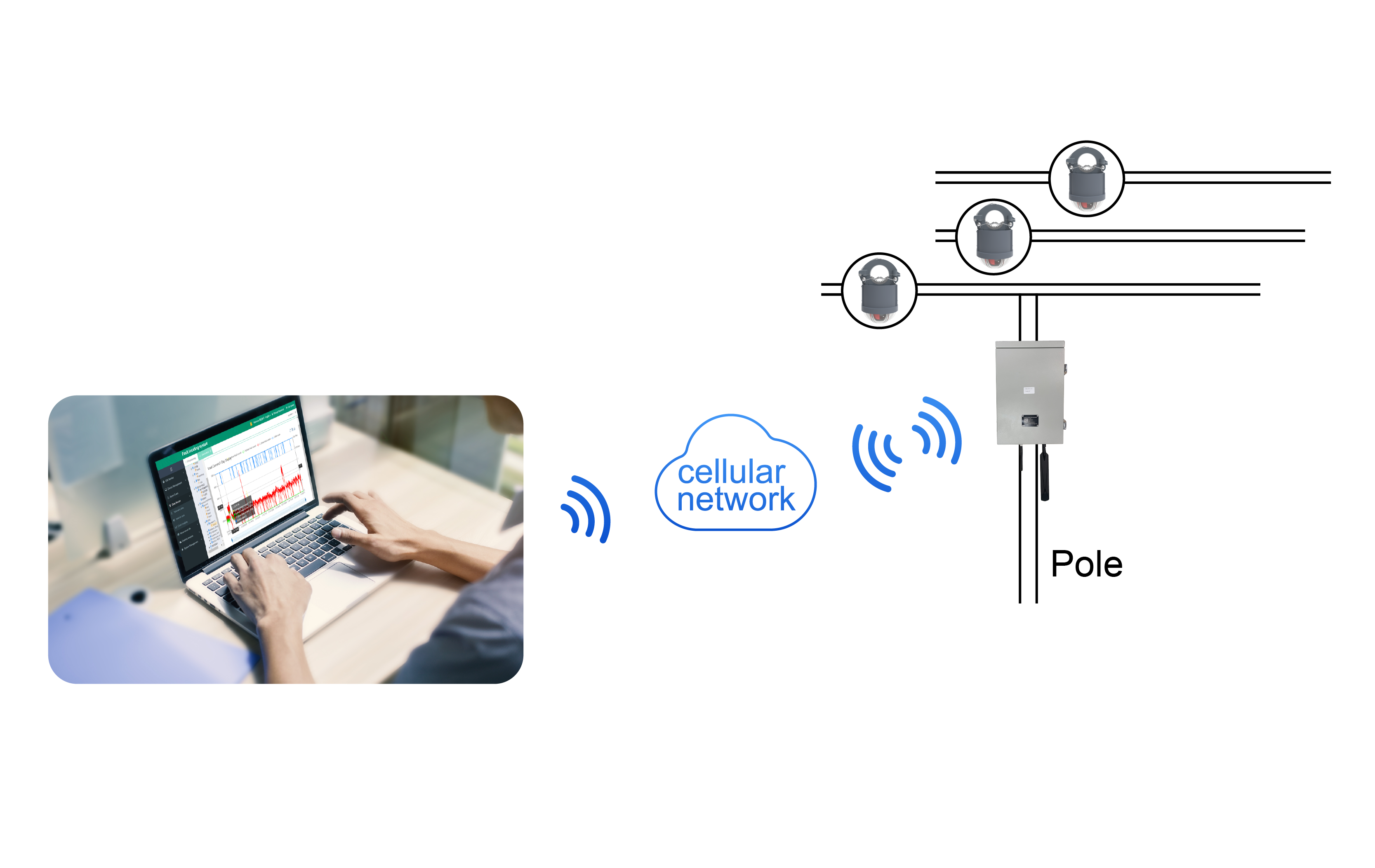

Configuración remota, gestión remota

En cualquier momento y lugar

La combinación del indicador de falla con bandera JYZ y la plataforma de posicionamiento Four-Faith (SCADA) permite la configuración remota de parámetros y la actualización del firmware, eliminando la necesidad de mantenimiento en sitio y reduciendo considerablemente el tiempo y los costos de mantenimiento.

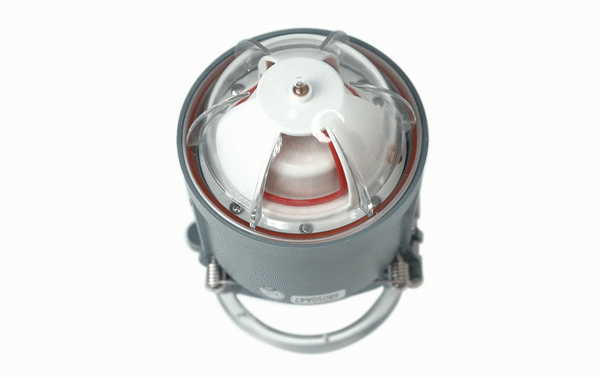

Placas indicadoras mecánicas y LED de colores brillantes

Alta visibilidad

Tanto de día como de noche, los llamativos indicadores mecánicos y las luces LED permiten una rápida localización de fallas, sin necesidad de preocuparse por la inspección de fallas en campo.

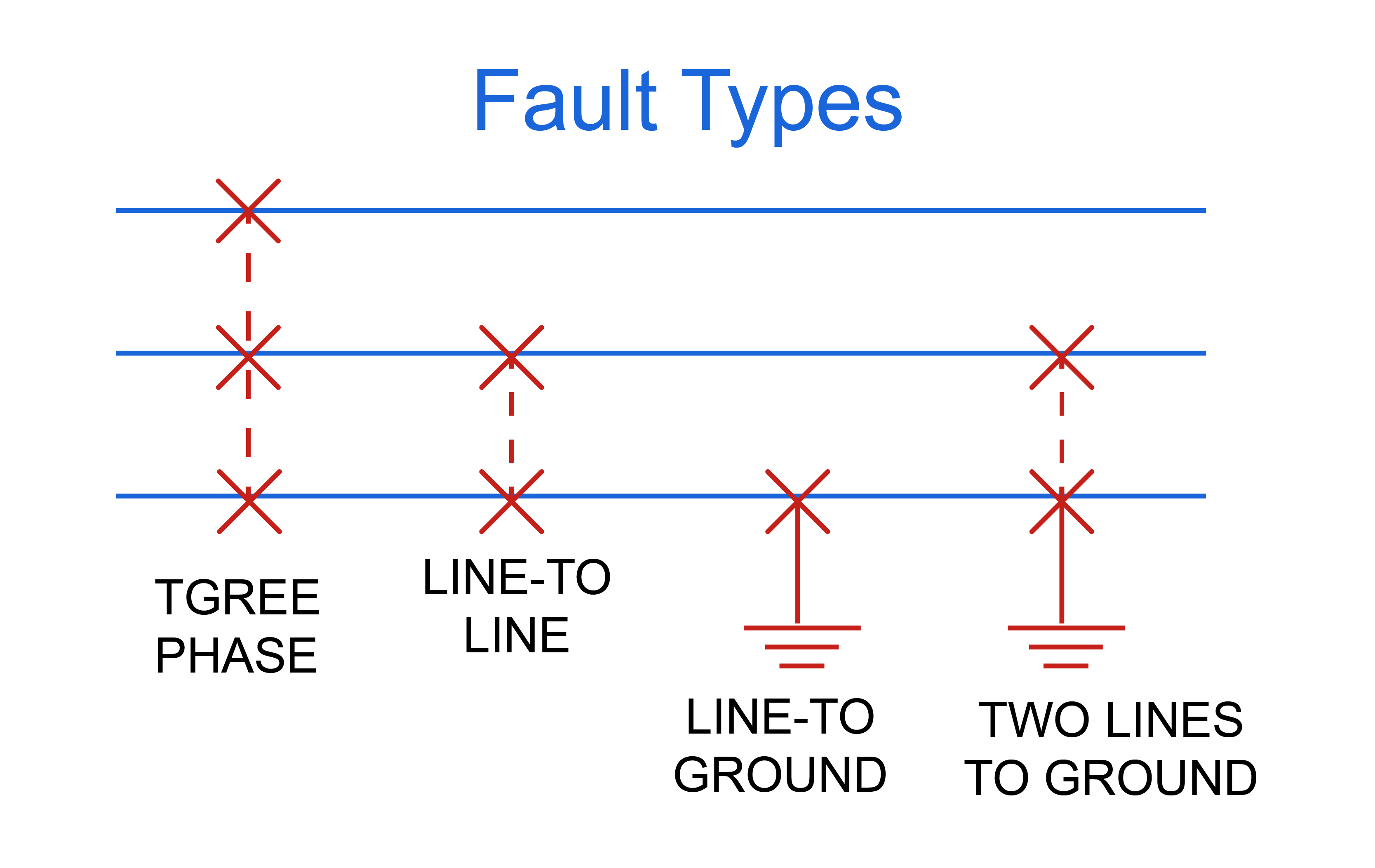

Detección de múltiples tipos de fallas

Identificación del tipo de falla

El indicador de falla JYZ-FF, basado en años de experiencia, utiliza un algoritmo exclusivo que permite detectar fallas a tierra, fallas de cortocircuito y fallas transitorias en cualquier línea aérea de red.

Technical Parameter

Parámetro	Valor
Clase de tensión de línea aérea	5-38KV
Frecuencia de la red	50Hz/60Hz
Corriente de disparo por cortocircuito (fase-fase)	Ajustable de 50 a 1200 A, paso de ajuste de 1 A, valor predeterminado: 150 A
Caída de tensión por falla a tierra (fase-tierra)	Ajustable en pasos del 1 %, valor predeterminado: 30 %
Retardo de respuesta de falla a tierra	Ajustable en pasos de 1 segundo, valor predeterminado: 30 s
Indicación visual	Bandera mecánica roja
Reinicio de la unidad de indicación	1. Reinicio manual mediante imán. 2. Reinicio remoto mediante sistema SCADA. 3. Reinicio por tiempo: ajustable en pasos de 1 segundo, valor predeterminado: 24 h, máximo 48 h. 4. Reinicio automático retardado después de la energización: ajustable en pasos de 1 segundo, valor predeterminado: 30 s, máximo 5 min; solo para fallas permanentes.
Grado de protección	IP68
Ensayo de tipo interno	Según IEEE495-2007
Rango de temperatura de operación	-40~+70℃
Fuente de Alimentación	Batería de litio tipo AA de 3,6 V / 2,7 Ah, reemplazable
Vida útil de batería	10 años
Precisión	0A~300A ±3A 300A~800A ±1%
Rango de diámetro del cable	6mm~42mm
Frecuencia de parpadeo	10 veces por minuto, ajustable
Corriente soportada	31.5KA/4s
Comunicación	433 MHz desde los indicadores hasta la DCU
