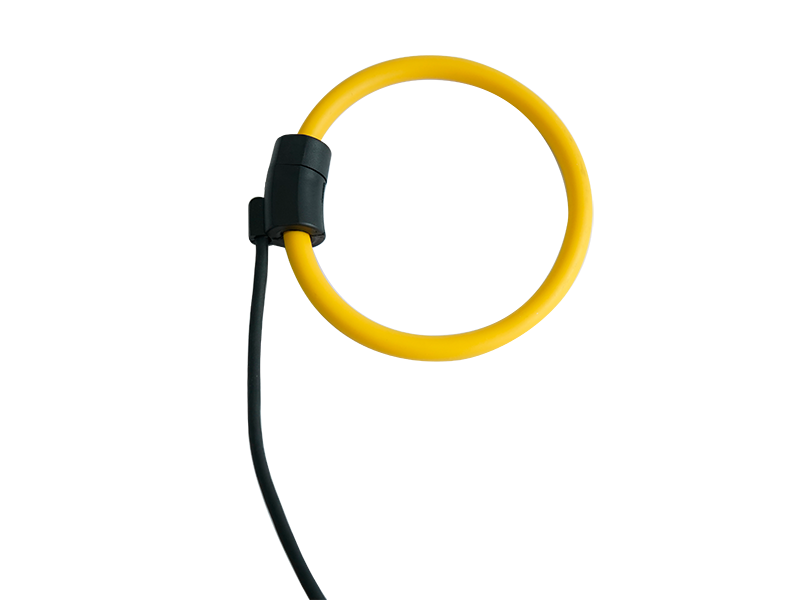

Indicador de fallas subterráneas DYO-FF-FIS

Overview

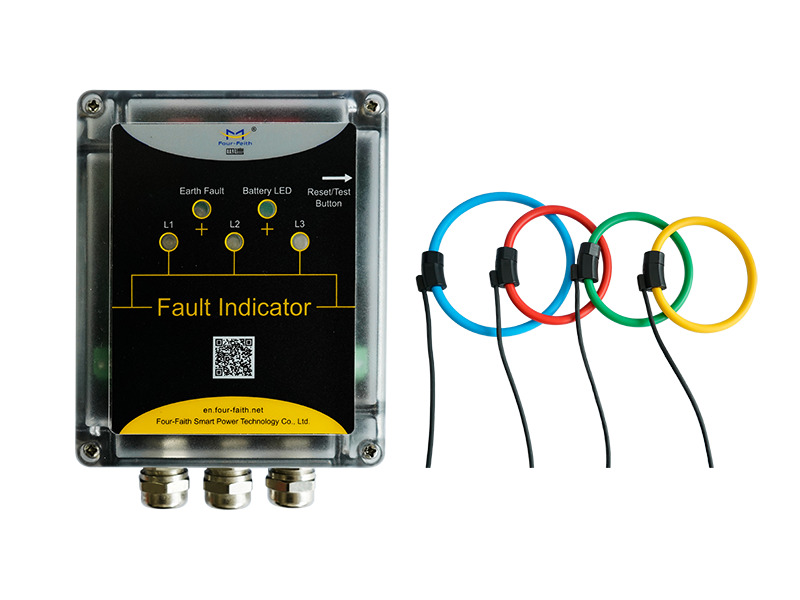

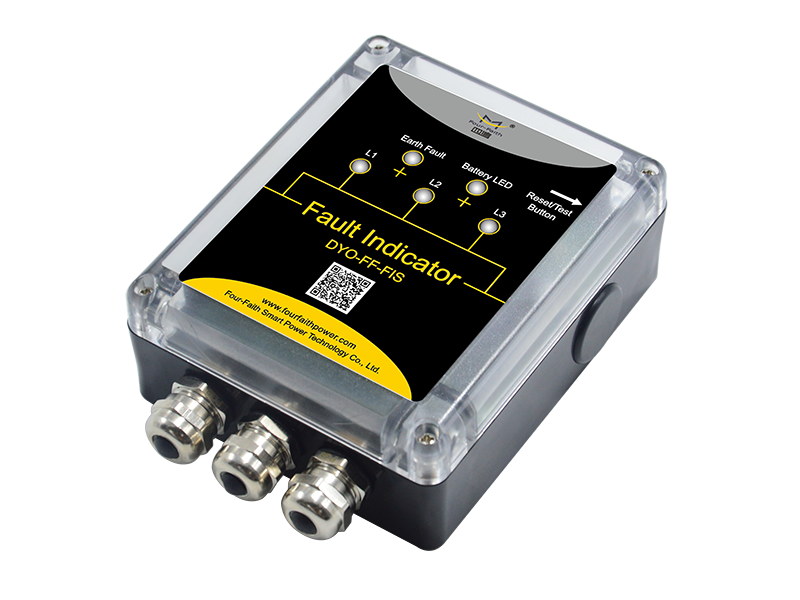

El indicador de fallas para cables subterráneos DYO-FF-FIS forma parte de la familia de indicadores de fallas para cables subterráneos de Four-Faith, diseñada para entornos que requieren mayor precisión. Su sensor basado en una bobina Rogowski ofrece mayor sensibilidad y permite detectar fallas de cortocircuito y de puesta a tierra. El indicador cuenta con funciones de autodiagnóstico y autorrecuperación. Es adecuado para líneas de redes de distribución en anillo de 5–38 kV. Instalado en las salidas de cables de subestaciones y celdas RMU, reduce el tiempo de localización de fallas y mejora la seguridad del personal de las empresas eléctricas.

Feature and Benefit

Fácil instalación y uso

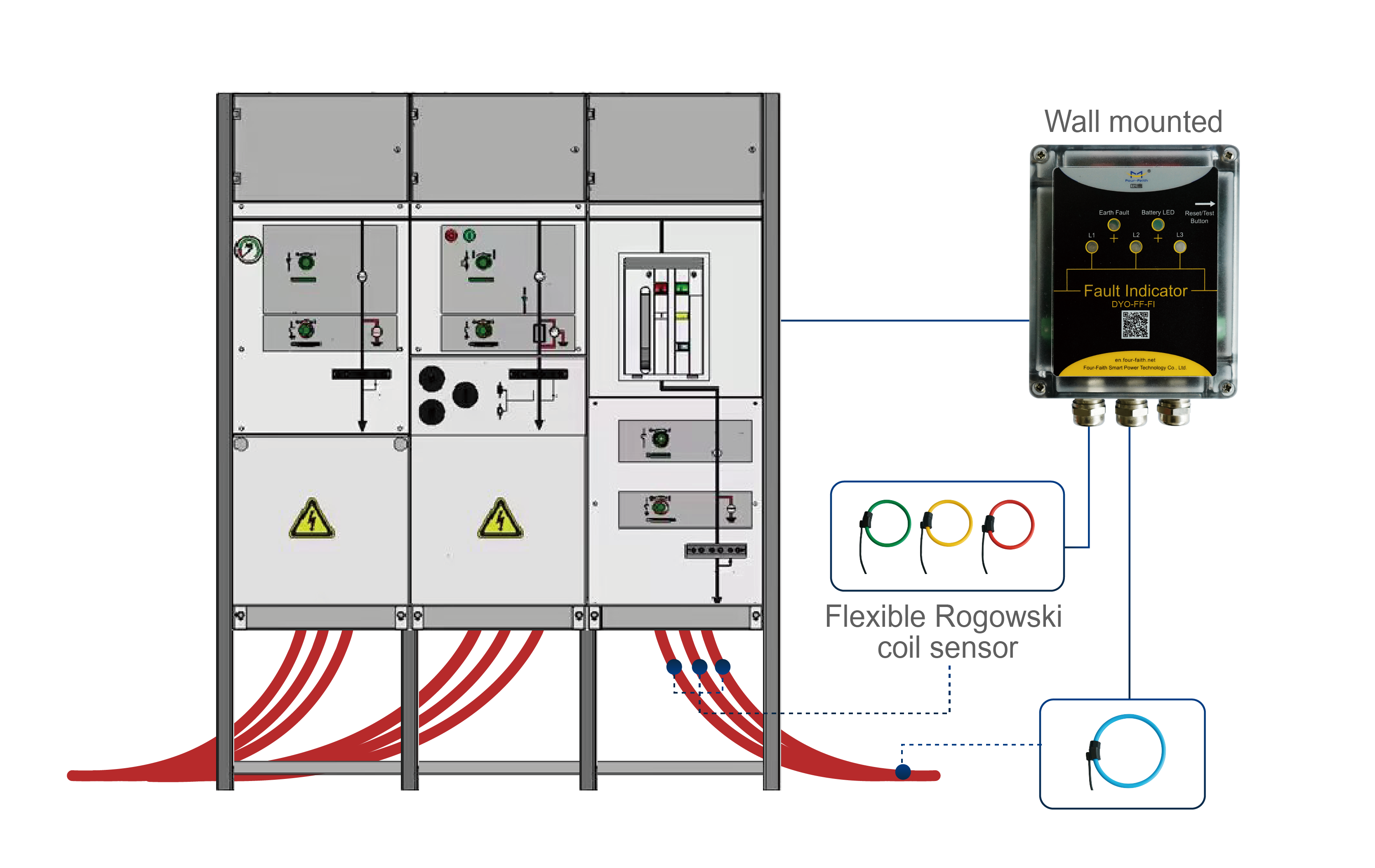

El panel de visualización se instala en la pared, de forma sencilla y rápida, mientras que el sensor utiliza una interfaz roscada para fijarse rápidamente al cable.
Reduce Fault-Finding Time

Acceso remoto a SCADA
Minimiza el tiempo de localización de fallas sin abrir el armario de alta tensión, reduciendo la necesidad de inspecciones por parte del personal.

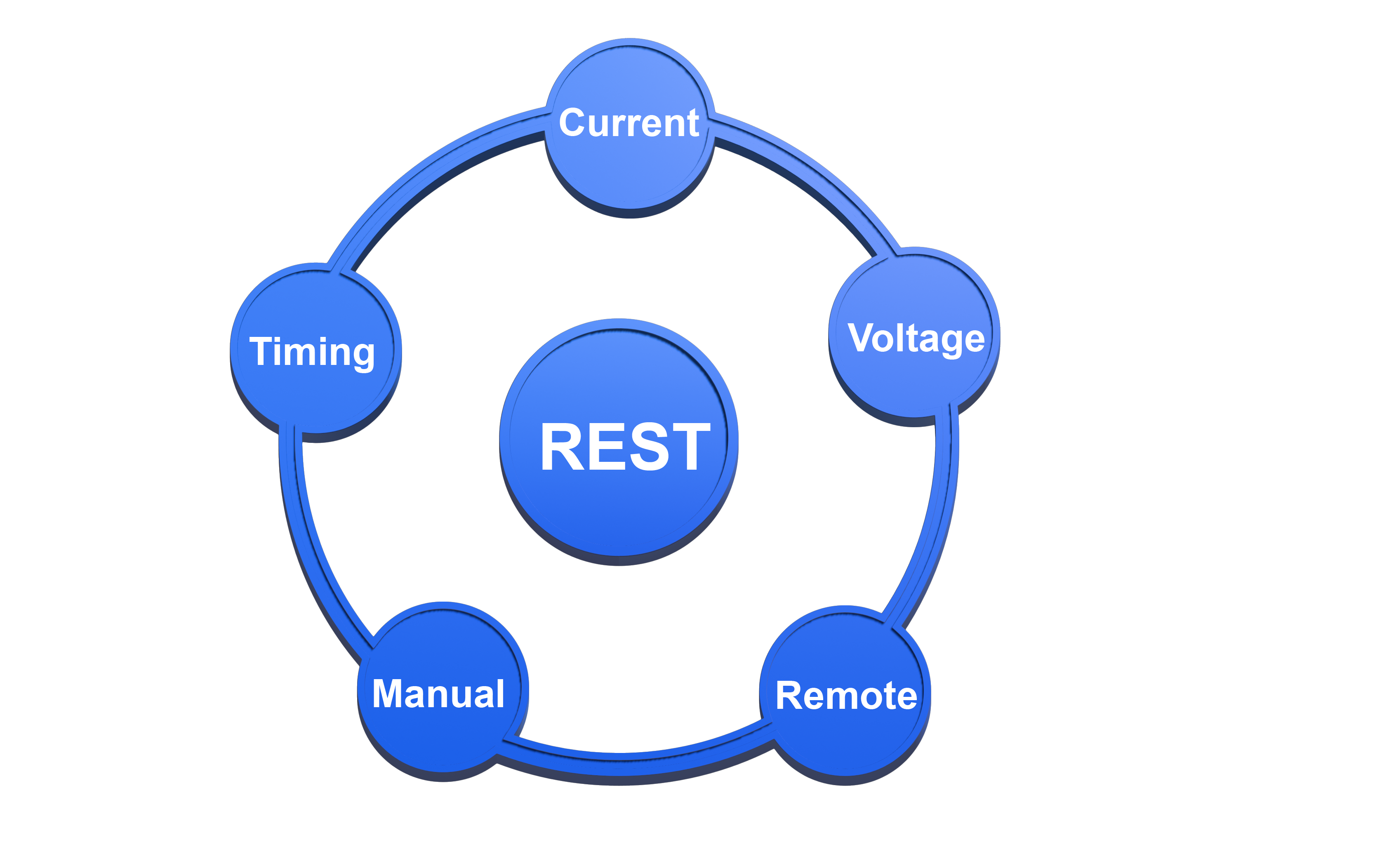

Varios métodos de restablecimiento

Manual, temporizado, automático y remoto. Restablecimiento con tiempo personalizado: 12 h o 24 h, para garantizar tiempo suficiente para localizar las fallas.
Diseño de alta precisión

Basado en un sensor de bobina Rogowski, ofrece una precisión de hasta ±5 %. Con una corriente de 100 A, el grado de protección alcanza IP65.

Technical Parameter

Parámetro	Valor
Clase de tensión de las líneas de distribución eléctrica con cables	5-38KV
Corriente de disparo por cortocircuito (fase-fase)	200 A/600 A/800 A/1000 A; valor predeterminado: 200 A (±5 %), ajustable mediante interruptor DIP
Tiempo de retardo de respuesta ante cortocircuito	40 ms/80 ms/100 ms/200 ms; valor predeterminado: 40 ms, ajustable mediante interruptor DIP
Corriente de disparo por falla a tierra (fase-tierra)	40 A/80 A/120 A/160 A; valor predeterminado: 40 A (±5 %), ajustable mediante interruptor DIP
Tiempo de retardo de respuesta ante falla a tierra	40 ms/80 ms/100 ms/200 ms; valor predeterminado: 40 ms, ajustable mediante interruptor DIP
Indicación de fallas	Falla a tierra: 1 LED rojo
	Cortocircuito: 3 LED rojos
	Alarma de batería baja: 1 LED amarillo
Restablecimiento del indicador	1. Manual mediante pulsador
	2. Restablecimiento temporizado
	3. Restablecimiento mediante DI desde SCADA
	4. Restablecimiento por recuperación de la corriente de carga (mín. 10 A)
	5. Restablecimiento por recuperación de 220–240 VCA
	6. Comunicación mediante MODBUS
Alimentación	Batería de litio AA, 3,6 V/2,7 Ah
Alimentación	Fuente de alimentación externa de 5–36 VCC
Comunicación	RS485: bits de datos: 8 / bits de parada: 1 / paridad: ninguna / velocidad: 9600
Comunicación	Protocolo: MODBUS RTU
Instalación	Unidad de visualización: instalación mural
Dimensiones	Unidad de indicación (An × Al × Pr)
Dimensiones	100 × 120 × 45 mm (sin prensaestopas)
Grado de protección	Unidad de visualización: IP54
Grado de protección	Sensores: IP68
Ensayo de tipo interno	Conforme a IEEE495-2007
Rango de temperatura de operación	-40℃~+70℃

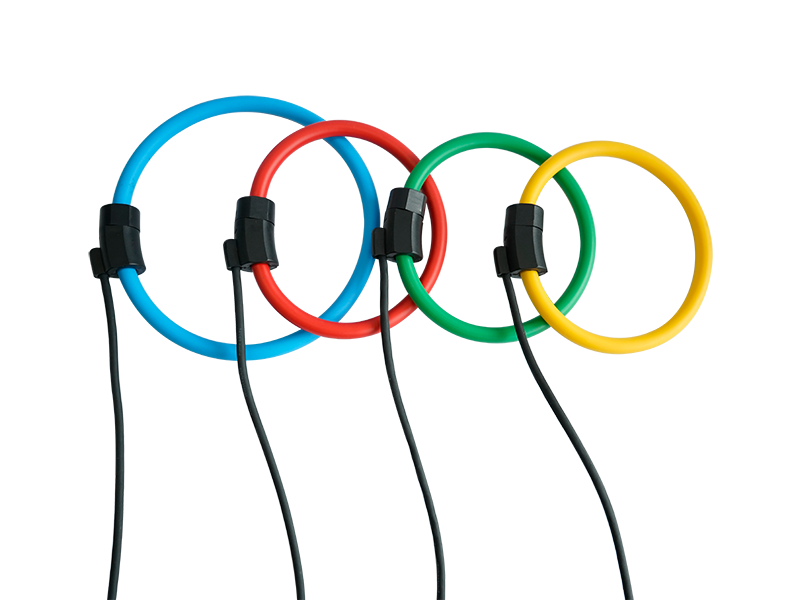

Sensor de cortocircuito	3 sensores de cortocircuito, longitud del cable: 2 m* (sensores de bobina Rogowski)
Sensor de cortocircuito	Diámetro: 80mm

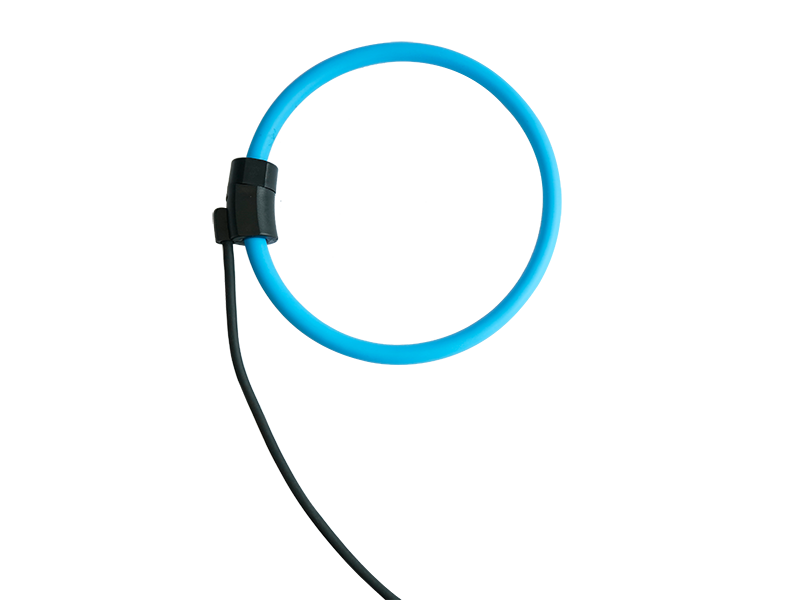

Sensor de falla a tierra	1 sensor de falla a tierra, longitud del cable: 2 m* (sensor de bobina Rogowski) Diámetro del sensor: 110 mm
Configuración	Ajuste mediante interruptor DIP
