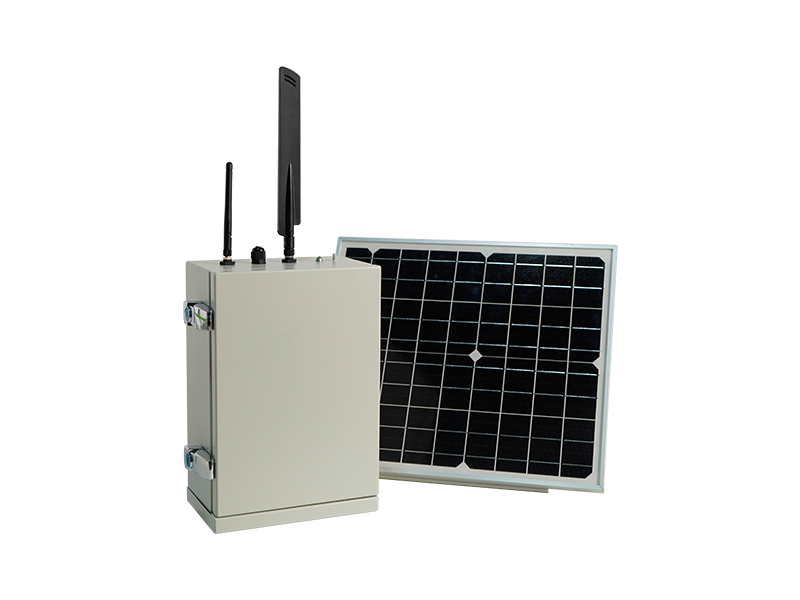

Unidad de Comunicación JYZ-FF-HD

Overview

La unidad de comunicación del indicador actúa como un concentrador de datos para recopilar la corriente de carga y los eventos de falla de los indicadores. Compatible con los protocolos IEC101/IEC104, permite la comunicación en tiempo real con sistemas SCADA y ofrece una solución eficaz de monitoreo remoto.

Diseñada para montaje en poste, la unidad utiliza alimentación solar, proporcionando una operación sin mantenimiento y una instalación rápida y sencilla.

Características principales:

1. Diseño compacto industrial, ligero y apto para montaje en poste exterior.
2. Alimentación autónoma mediante panel solar y batería de respaldo, manteniendo el equipo siempre conectado.
3. Alta escalabilidad con interfaces serie y Ethernet.、
4. Comunicación bidireccional de datos con indicadores de falla aéreos JYZ, garantizando la seguridad de la información.

Feature and Benefit

Diseño industrial para uso exterior

IP54

Grado de Protección

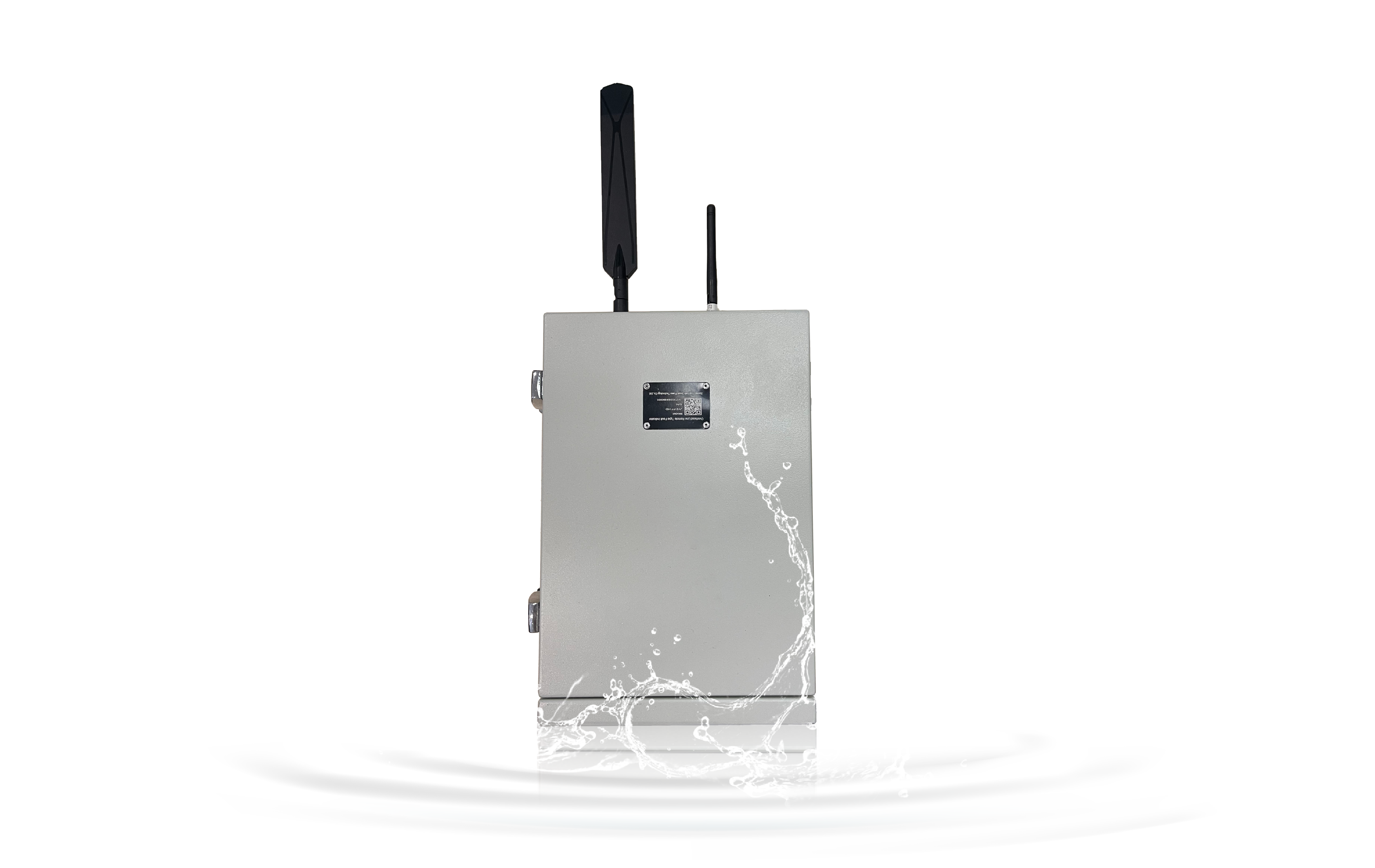

Recubrimiento especial con pintura horneada, resistente a bajas temperaturas, altas temperaturas y ambientes corrosivos.
Diseño compacto e instalación rápida

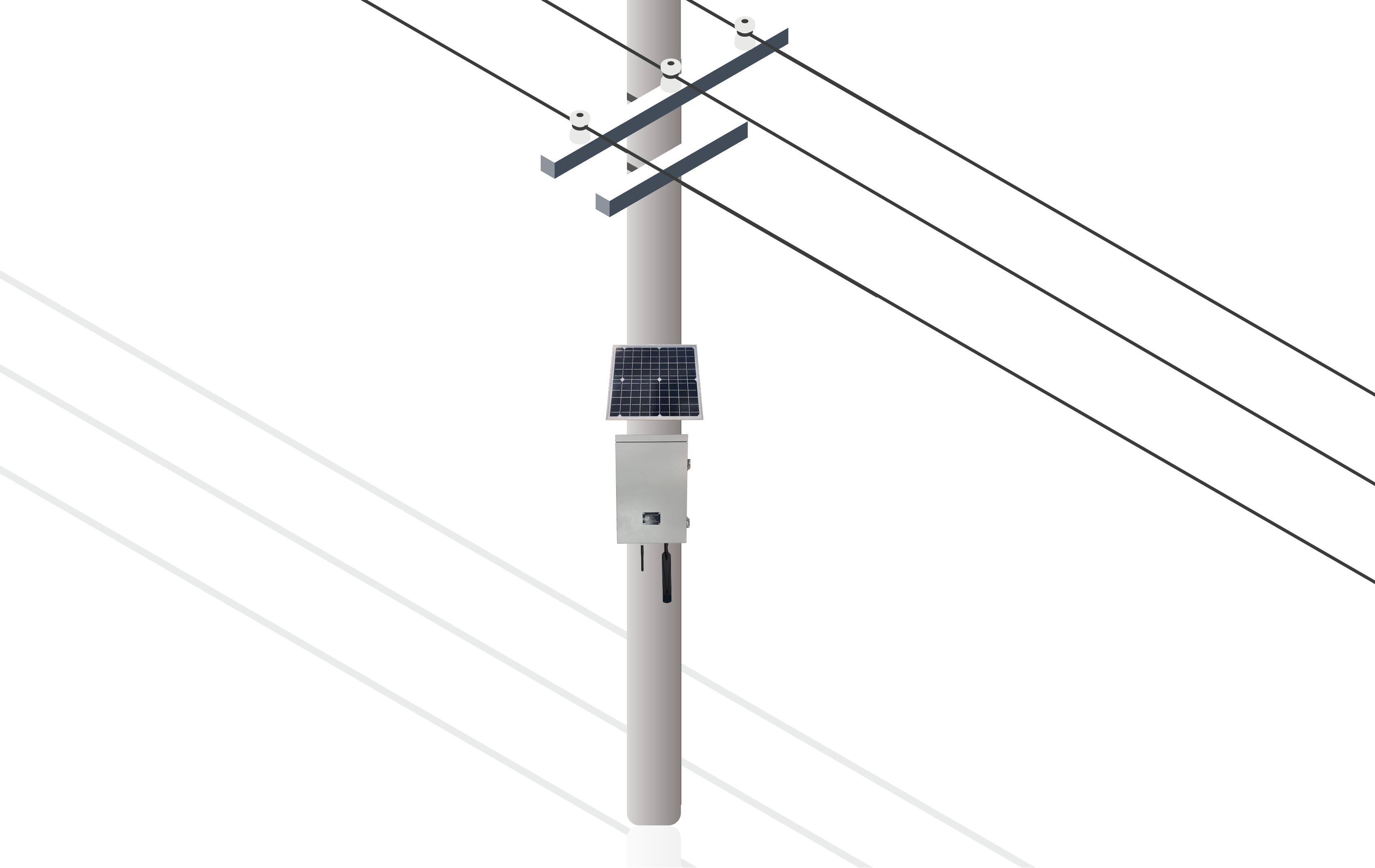

Montaje en poste

Equipado con abrazadera de fijación, proporciona una estructura más estable y segura.

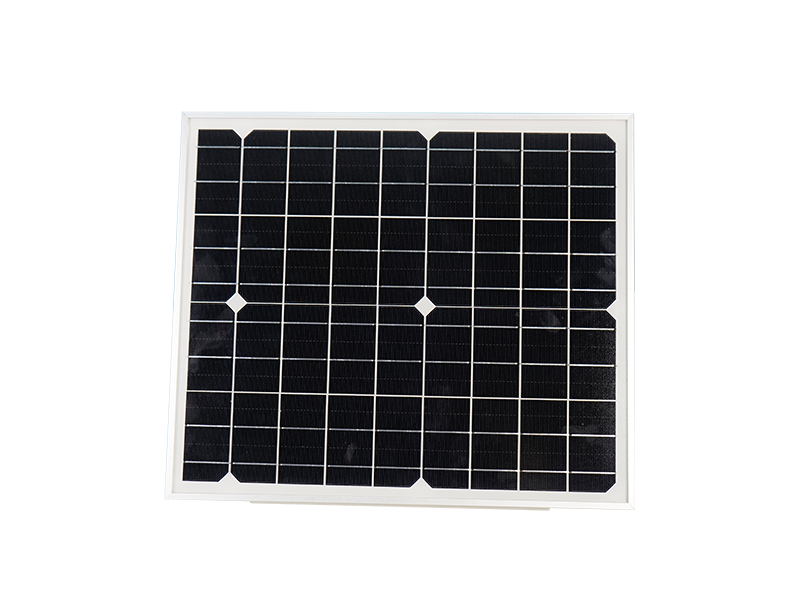

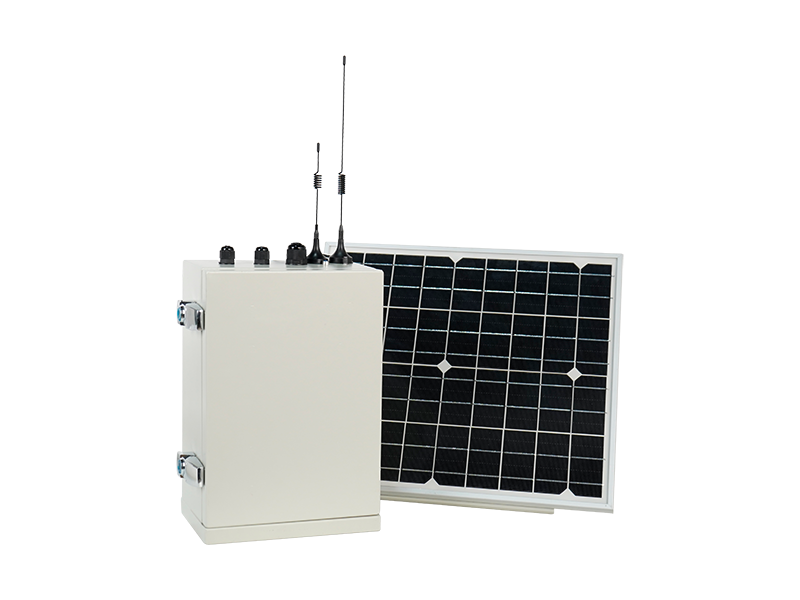

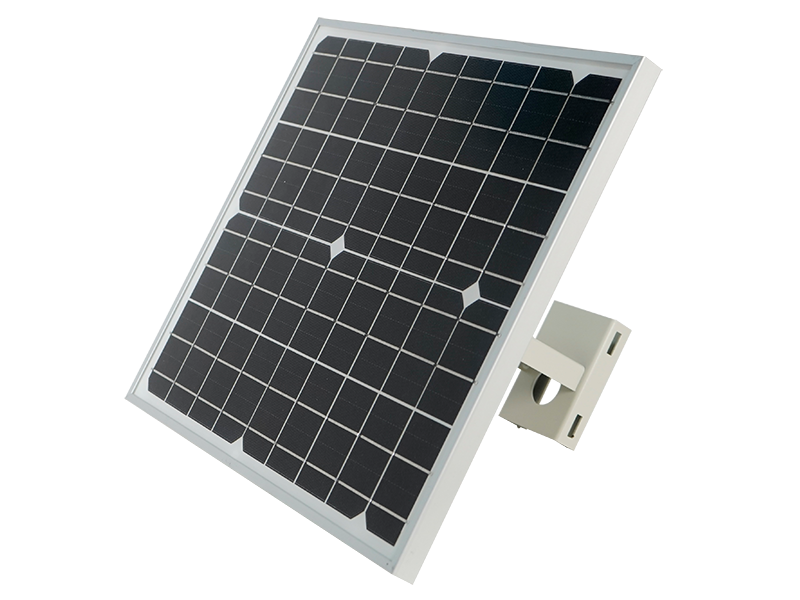

Alimentación solar independiente

Siempre conectado

Equipado con batería de respaldo y energía solar, garantizando un funcionamiento continuo y confiable.

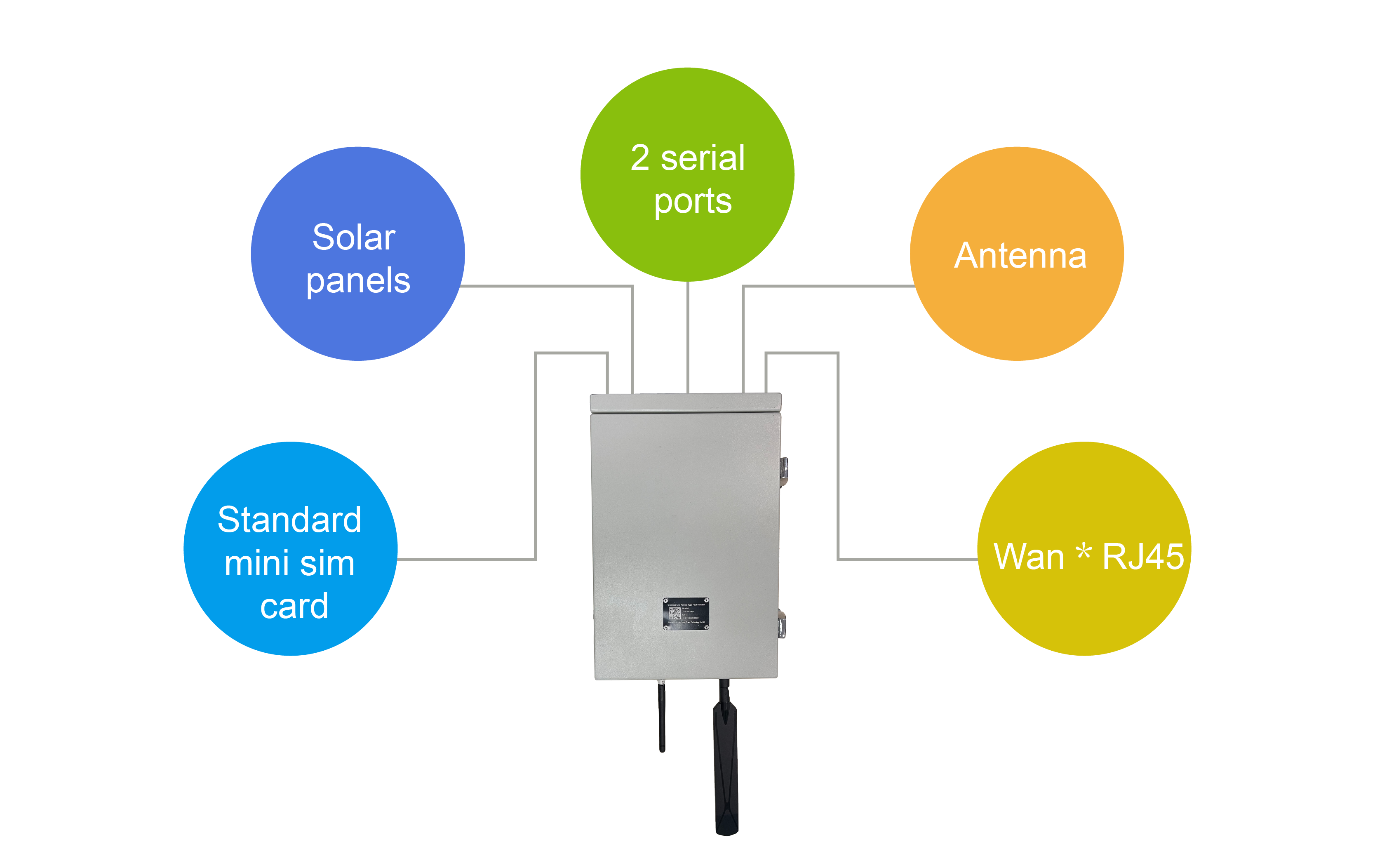

Diseño modular, combinación flexible

Mayor escalabilidad

Soporta comunicación por Ethernet y puerto serie, con módulo GPS integrado para un posicionamiento preciso.

Product Structure

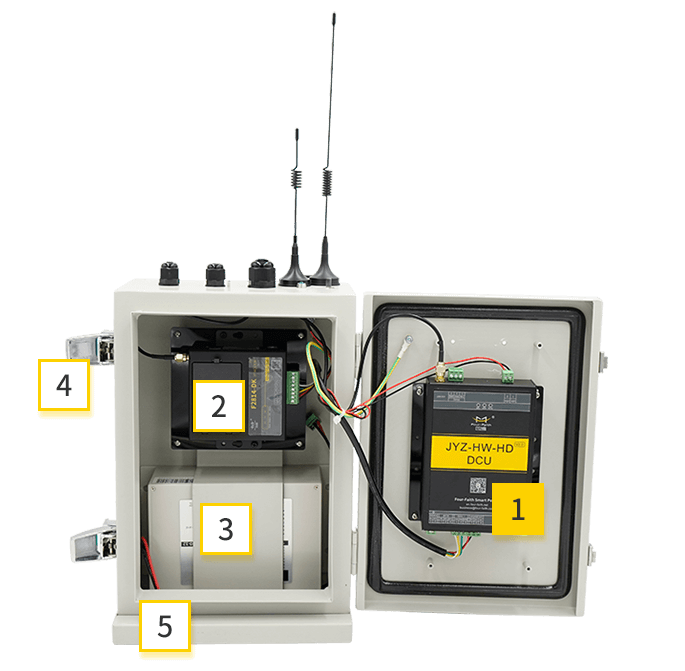

JYZ-FF-HD V2.0

1
JYZ-HW-HD V2.0 Recopila información de fallas, carga y estado de comunicación (heartbeat) de los indicadores. Carcasa metálica con interfaz de salida de 12 VDC.

2
Unidad de comunicación DCU con interfaces RS232/RS485 y puerto Ethernet, ofreciendo una mayor escalabilidad y flexibilidad de integración.

3
Batería de litio de respaldo, diseño compacto, mayor capacidad y larga vida útil, proporcionando alimentación continua al equipo durante cortes de energía o condiciones climáticas lluviosas.

4
Sistema de bloqueo oculto que garantiza la seguridad del equipo.

5
Recubrimiento aislante y anticorrosivo, diseñado para uso exterior en ambientes adversos, con alta resistencia a la temperatura y a la corrosión.
DCU V2.0

1
La interfaz de carga solar de la DCU es compatible con una tensión de entrada de 18V DC.

2
Interfaz de batería de litio de respaldo

3
Puerto serie 2 para comunicación remota

4
Interfaz de salida de alimentación del módulo de comunicación, con salida de tensión amplia (10 V~21 VDC)

5
Puerto Ethernet de la DCU, compatible con comunicación mediante router y Ethernet cableado

6
Puerto serie 1 para salida de registros, actualización local y mantenimiento del equipo

7
Interfaz reservada para indicador LED externo
Modem

1
Conector de alimentación del módem

2
Interfaz de comunicación RS232

3
Ubicación de instalación de la tarjeta SIM
JYZ-FF-HD

1
Placa principal de la DCU, integra funciones de comunicación remota y recopila datos de los indicadores

2
Batería de litio de respaldo para garantizar la alimentación durante cortes de energía.

3
Junta de sellado impermeable de goma, diseñada para ambientes exteriores adversos.

4
Puerto de carga solar e interfaz serie de depuración

5
Antenas de comunicación celular y radiofrecuencia (RF)

Technical Parameter

Parámetro	Valor
Fuente de Alimentación
Alimentación principal	Alimentación solar (tensión nominal de salida del panel solar DC18V, 20W)
Alimentación de respaldo	Batería de litio: DC12V/10Ah
Comunicación
Comunicación remota	GPRS/3G/4G(HD)
Comunicación remota	Módem/Router(HD 2.0)
Comunicación local	433MHz
Distancia de comunicación local	Hasta 70m
Protocolo de comunicación	IEC101/IEC104
Tarjeta SIM	1 tarjeta SIM
Número de FPI conectados	Estándar 3, hasta 9 FCI
Características físicas
Dimensiones	200X300X130mm
Peso	≤3.9Kg
Grado de protección	IP54
Temperatura de operación	-40℃～70℃
Interfaz de configuración	RS232
Interfaz de comunicación	Puerto de Ethernet （HD2.0）
Indicación visual de falla	LED light
Instalación	Montaje en poste
Vida útil	>8 años
